Trelleborg 154 er en ferdigsmurt glidepakning som monteres på spissenden på kum. Ekstra glidemiddel er ikke nødvendig. Glidemiddel har blitt påført mellom glideskinnet og pakningen.
Den spesielle utformingen av skjøten og pakningen gjør systemet enkelt å sentrere under montering, tillater installasjon med svært lav monteringskraft, da det ikke er friksjon mellom gummi og betong og er en standard i mange land.
Skjøten er avhengig av dimensjonsnøyaktighet og en jevn overflate på spissende og i muffa.
Trelleborg 154 oppfyller alle relevante og gjeldende europeiske standarder.
Funksjoner og fordeler
- Lett å sentrere under montering
- Enkel installasjon, ingen friksjon mellom gummi og betong
- Ingen smøring under hengende last
Materiale
- Syntetisk SBR eller EPDM - Hardhet 40 ± 5 IRHD
- Godkjent i henhold til EN 681-1
- Beskyttet mot ozon, oljebestandig er tilgjengelig på forespørsel
Sizing Chart
| A (mm) | B (mm) |
|---|---|
| 19 | 29.3 |
| 27 | 41.5 |
| 32 | 49.2 |
Dimensjoner og merking
På hver pakning er det oppgitt profil, diameter og passende rørdimensjoner sammen med produksjonsdato. Tilsvarende informasjon er også inkludert på kartongen.
Med forbehold om endringer av tekniske årsaker.
Joint Assembly

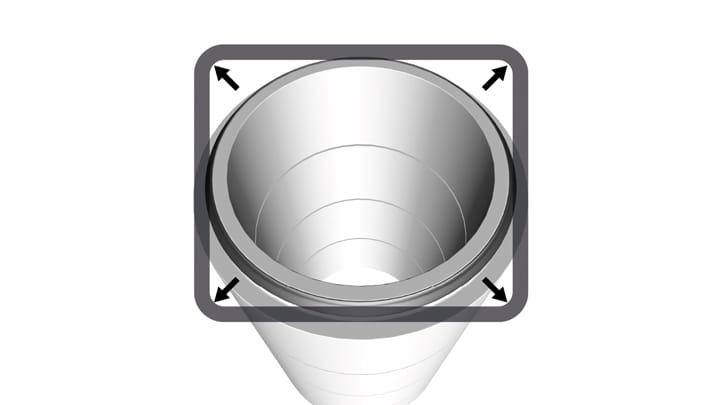

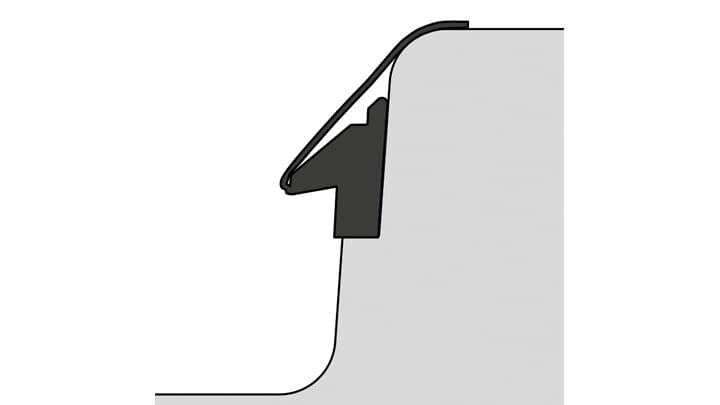

Utjevn spenningen i pakningen ved å løfte den noen steder og strekk ut. Det er viktig at pakningen ligger mot recesskanten rundt omkretsen. Glidemiddel på spissende eller i muffa er ikke nødvendig.

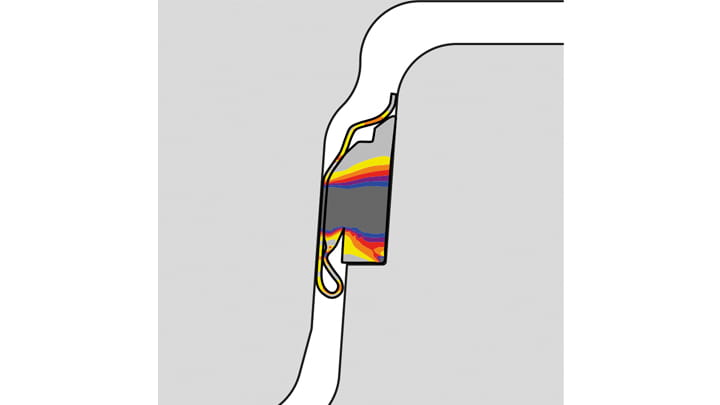

Sentrer skjøten og monter. Pakningens plassering etter at den er montert, vises på figuren.
Hvis det er behov for en ny montering, må du sørge for at glideskinnet trekkes tilbake til startposisjonen.
