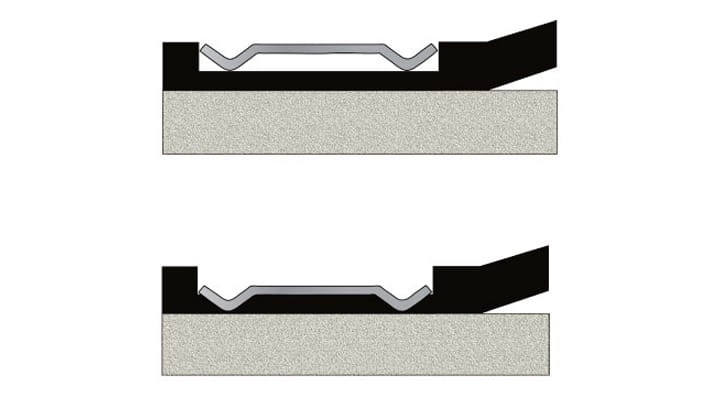

Conception et fonction du joint
La technologie brevetée « Waveband » crée un joint plus efficace en concentrant la force de compression de la bande d'extension. Le caoutchouc est «emprisonné» entre la bande et le béton.
Advantages et caractéristiques

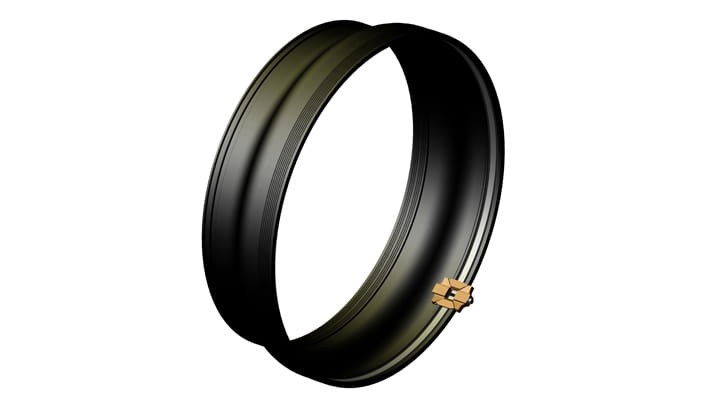

- Conçu avec le système de bande d'extension de la série EX
- Conforme aux spécifications de la norme ASTM C1478-07 pour les raccords d'eaux pluviales
Sizing Chart
|
Gamme des diamètres de réservation |
Numéro du modèle |
Gamme des diamètres de tuyaux |
Taille minimale requise du regard |
|---|---|---|---|
| 18" | S506-18L | 15.000-15.625 | 48/4 |
| 20"
20" |
S506-20 S506-20L |
15.625-17.000 17.000-17.625 |
48/4 48/4 |
| 22"
22" |
S506-22 S506-22L |
17.625-19.000 19.000-19.625 |
48/4 48/4 |
| 24" 24" |
S506-24 S506-24L |
19.625-21.000 21.000-21.625 |
48/5 48/5 |
| 26"
26" |
S506-26 S506-26L |
21.625-23.000 23.000-23.625 |
48/5 48/5 |
| 28"
28" |
S506-28 S506-28L |
23.625-25.000 25.000-25.625 |
48/5 48/5 |
| 30"
30" |
S506-30 S506-30L |
25.625-27.000 27.000-27.625 |
48/6 48/6 |
| 32"
32" |
S506-32 S506-32L |
27.625-29.000 29.000-29.625 |
60/6 60/6 |
| 34"
34" |
S506-34 S506-34L |
29.625-31.000 31.000-31.625 |
60/6 60/6 |
| 36"
36" |
S506-36 S506-36L |
31.625-33.000 33.000-33.625 |
60/7 60/7 |
Recommandations et conseils
Utilisation de tuyaux annelés
Des adaptateurs sont nécessaires en cas d'utilisation de tuyaux annelés.
Pour plus de détails, se référer à la fiche technique de l'adaptateur de tuyaux annelés.
