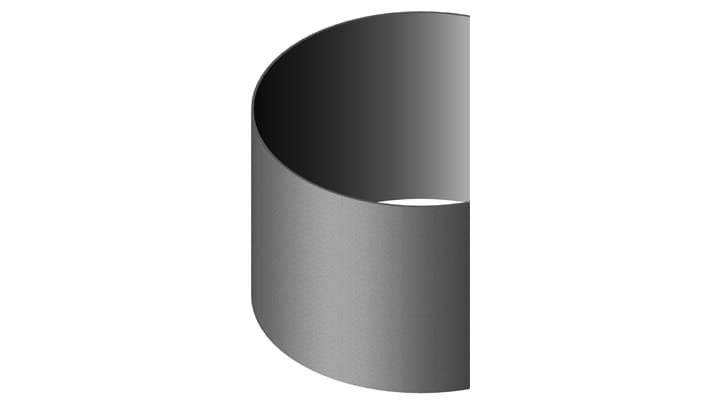

Conception et fonction du joint
Le raccord de la série 706 agit comme un mandrin interne – en éliminant la nécessité de rentrer à l'intérieur du regard une fois le formage terminé.
Advantages et caractéristiques
- Connexion multi-diamètres pour les tuyaux les plus communs 6, 8 et 10”

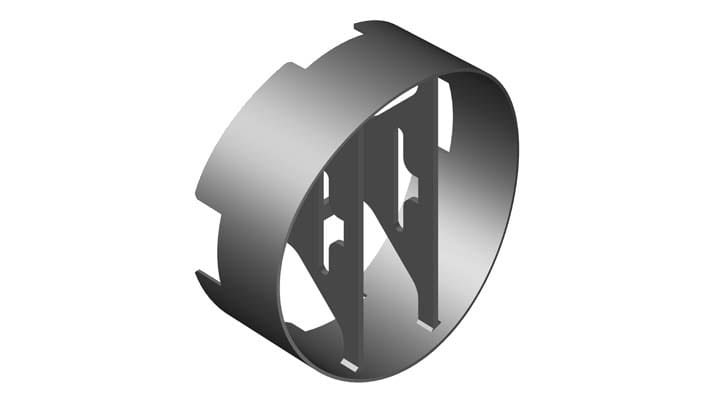

- Nouveau mandrin « à clé » d'une seule pièce, pour un montage avec formage rapide et précis
- Conforme aux exigences de la norme ASTM C923
- Matériau EPDM résistant aux UV, idéal pour le stockage
Sizing Chart
|
Numéro de pièce |
Gamme des diamètres de tuyaux |
Taille structure |
|---|---|---|
| S706-12A-485 | 7.5-9.0 | 48" Round |
| S706-12A-FLT |
7.5-9.0 |
Flat Wall |
| S706-12M-485 |
6.0-7.0 7.5-9.0 9.5-10.5 |
48" Round |
| S706-12M-FLT |
6.0-7.0 7.5-9.0 9.5-10.5 |
Flat Wall |
| 48" Round |
| 48" Round |
Recommendations and advice

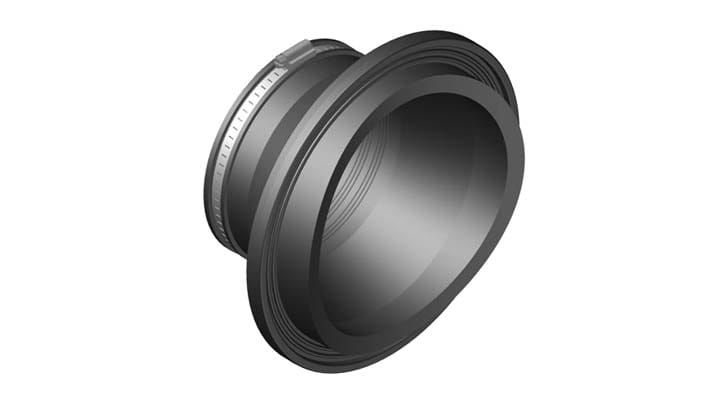

S706-12A
Notre raccord 12A de la série 706 a été spécifiquement conçu pour monter des tuyaux en PVC 8” dans des regards et structures de paroi plates de 48”.

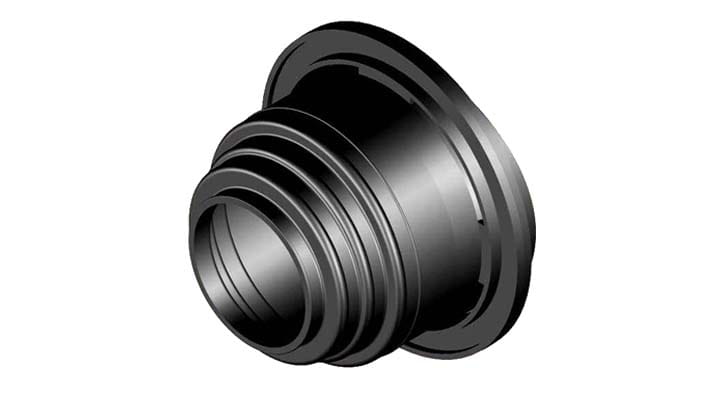

S706-12M
Le raccord 12M de la série 706 – doté de notre conception unique – est adapté aux tuyaux dont le diamètre extérieur mesure de 6” à 10,5”. Il existe des modèles de raccord séparés pour paroi plate.
Downloads
Kor-N-Seal I 706 Series
Fiche technique en anglais
Kor-N-Seal
Fiche de sécurité en anglais
In accordance with the OSHA Hazard Communication Program (29 CFR1910.1200)
Fiche de sécurité en anglais
