Applications
Transport hydraulique par aspiration ou refoulement de produits très abrasifs.
Avantages
Excellente résistance à l'abrasion (très forte épaisseur de tube).
Pression de service de 20bar.
Faibles coûts d'installation.
Réduction des pertes de charges.
Amortissement des vibrations et du bruit.
Design
Dessin technique

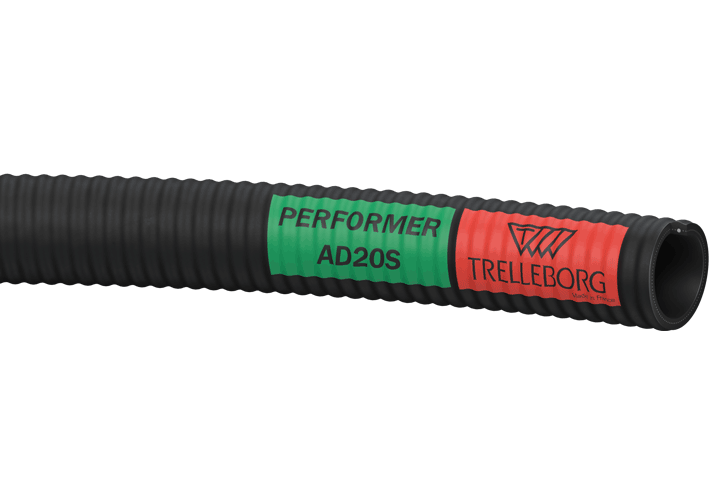

Vue d'ensemble
$name
Tube
NR, lisse, noir, résistant à l'abrasion
Armature
nappes métalliques avec hélice de renforcement en acier noyée dans la paroi,
Revêtement
EPDM, ondulé, aspect grain toile, noir, résistant aux intempéries
Température
-30 to +70
Propriétés électriques
tube et revêtement conducteurs.
Informations complémentaires
Faible allongement sous pression de service inférieure à 20bar.
Raccords et raccordements
Les tuyaux équipés de brides END-FLEX® peuvent travailler conformément aux pressions de service ou dépressions indiquées dans le tableau ci-dessous.
Spécifications techniques
| ID (mm) | Epaisseur de paroi (mm) | OD (mm) | Pression de service (bars) | Pression d'éclatement (bars) | Dépression max. (bars) | Rayon de courbure (mm) | Poids (kg/m) | Longueur (m) | Référence article | Stock ou min. de commande (m) |
¤ Selon disponibilité. * Tolérance sur longueur : ±1% (norme ISO 1307)
