Der vielseitig einsetzbare Fräsroboter, der seiner Zeit weit voraus ist
Dieser Roboter besitzt ein funktionelles Design ohne Versorgungsleitungen auf dem Gerät, das Endloskreisen des Roboterarms erfolgt ohne Anschlag. Darüber hinaus visualisiert der PC 200 die Armposition und verfügt über eine CAN-Bus-Steuerung.

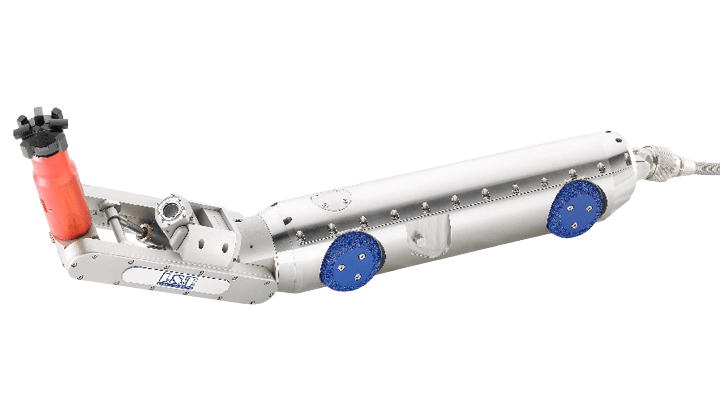

PowerCUTTER 200
Einsatzbereich: DN 200 – DN 600
Gewicht: 65 – 100 kg (Konfigurationsabhängig)
Länge: 950 mm
Hüllkreis: 140 mm
Freiheitsgrade: 4
Kameras: 2 (Front und Rück)
Antrieb Fräsmotor: Luft
Anzahl Motoren: 3
Sensorik: Ja
Einmess-Software: Ja
Luft/Wasser-Versorgungsschlauch: 100 m/200 m
Kabellängen: 140 m / 220 m
Stromversorgung: 240 V | 60/50 Hz | 16 A
Luftversorgung: min. 8 bar/3 m3
Einfahrgeschwindigkeit:
ca. 18 m/min mit 100 mm Rädern
ca. 36 m/min mit 190 mm Rädern
Standard Funktionen
- Hohe Einfahrgeschwindigkeit (ca. 18–36 m/min)
- Schwenkbare Farbkamera mit Beleuchtung
- Front- und Heckkamera
- Schalldämpfer für Luftmotor
- Schneller Radtausch bei Nennweiten-Wechsel
- Ein System, zwei Roboter (DN 150 bis DN 600)
- Endlos rotierender Arm
Funktionen
- Multifunktionaler Roboter
- Keine Versorgungsleitungen auf dem Roboter
- Positionssensor für Arm, Roboter und Zubehör
- Druck-, Feuchtigkeits- und Temperaturüberwachung
- Automatisierter Zulauffinder (patentiert)
- Schnell wechselbare Luftmotoren
- Kompatibel mit WinCan
- Frei konfigurierbare Steuerung
Der multifunktionale Roboter
Fräsen

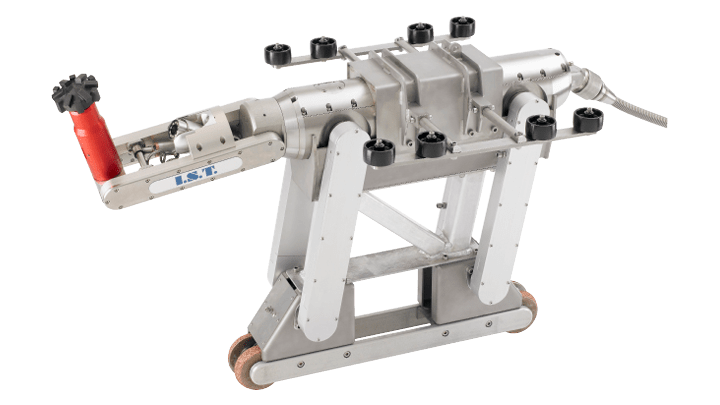

Fräsen auch in Eiprofilen
DN 400/600 – DN 600/900
Reparaturen und Sanierungen
Packersortiment und Setzblasen

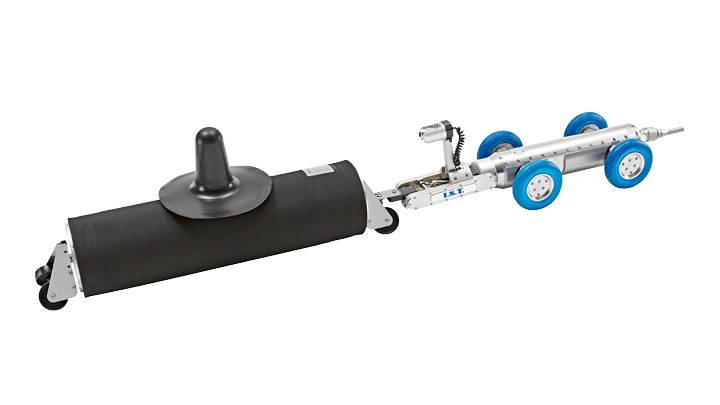

Stutzensanierung DN 150 – DN 700, abkoppelbar
Reparaturen und Sanierungen

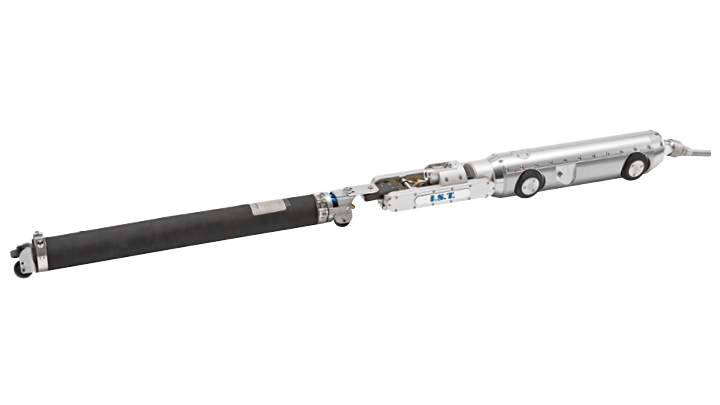

Kurzliner
DN 100 – DN 600
Reparaturen und Sanierungen

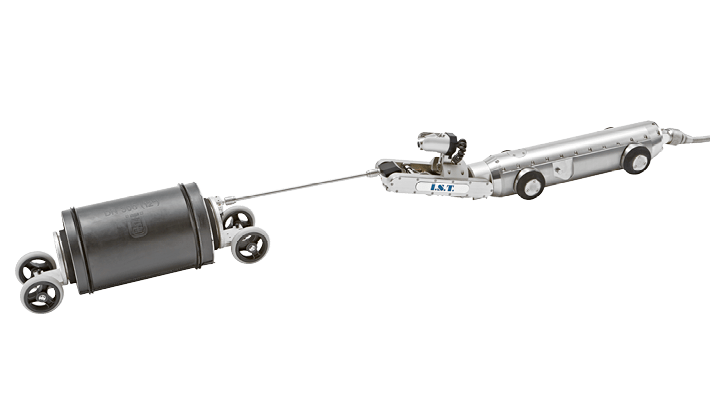

Quick-Lock-system

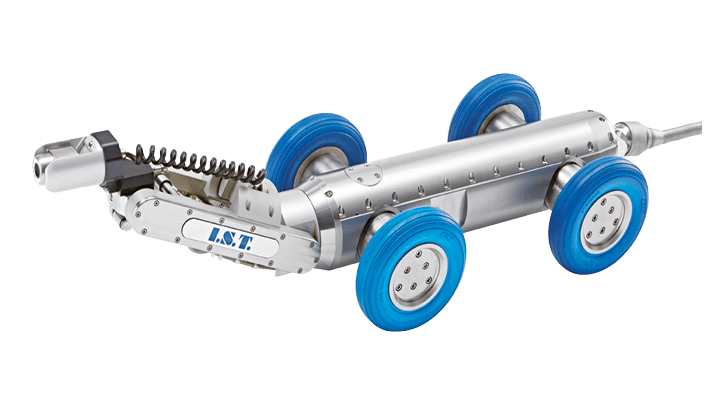

CCTV-Inspektionen und Reinigung
TV-Inspektion
WinCan
CCTV-Inspektionen und Reinigung
Höchstdruck-Wasserstrahlen
CCTV-Inspektionen und Reinigung

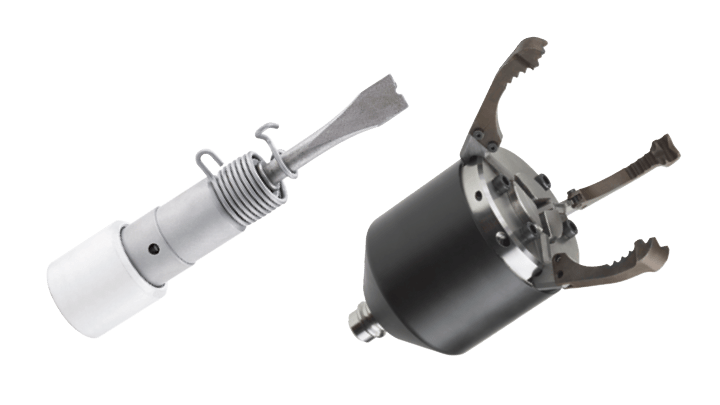

Sonderwerkzeug
Meißel + Grabber
Luftmotoren

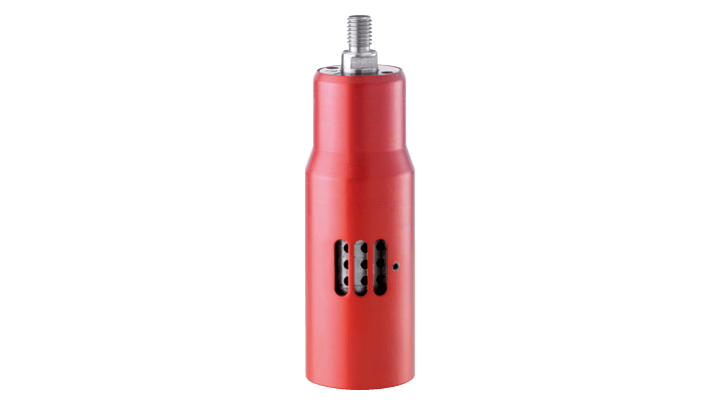

Power-Line
- Leistung: 1,4 kW / 1,9 hp
- Drehzahl: 4.300 1/min
- Drehmoment: 12,2 Nm / 28,85 lbs ft
- Luftbedarf:1,650 l/min / 58 cfm

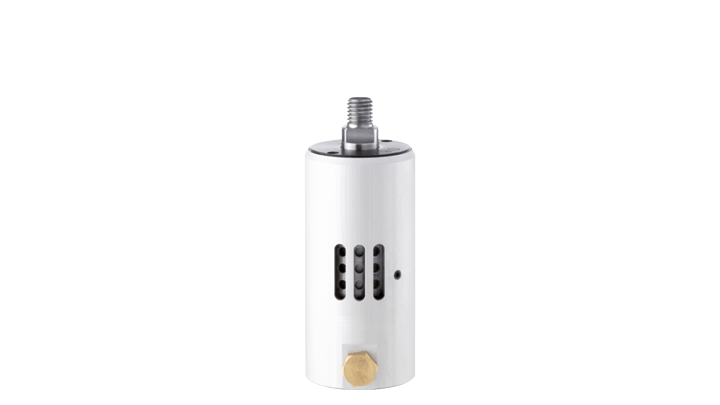

Basic-Line
- Leistung: 1,2 kW / 1,63 hp
- Drehzahl: 10.800 1/min
- Drehmoment: 5,5 Nm / 3,7 lbs ft
- Luftbedarf:1,500 l/min / 52 cfm

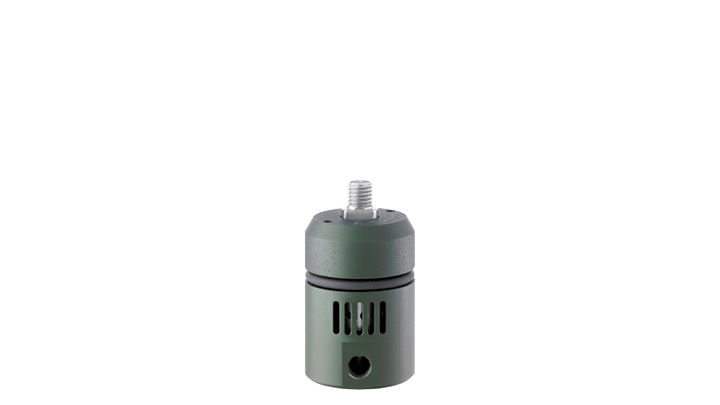

Eco-Line
- Leistung: 0,86 kW / 1,2 hp
- Drehzahl: 18.000 1/min
- Drehmoment: 4 Nm / 2,95 lbs ft
- Luftbedarf:1,050 l/min / 35 cfm
Kameras

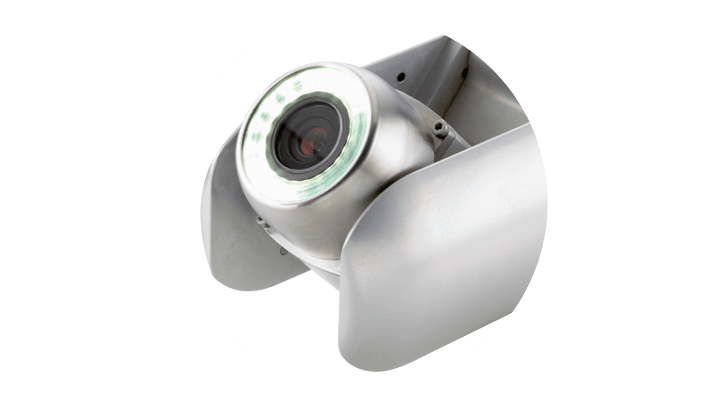

Basic Frontkamera
- Hochauflösende CCD-Farbkamera
- High power LED-Beleuchtung
- Großer Schwenkbereich
- Manuelle, elektronische Fokussierung
- Druckbeaufschlagt
- Einfach Montage / Demontage

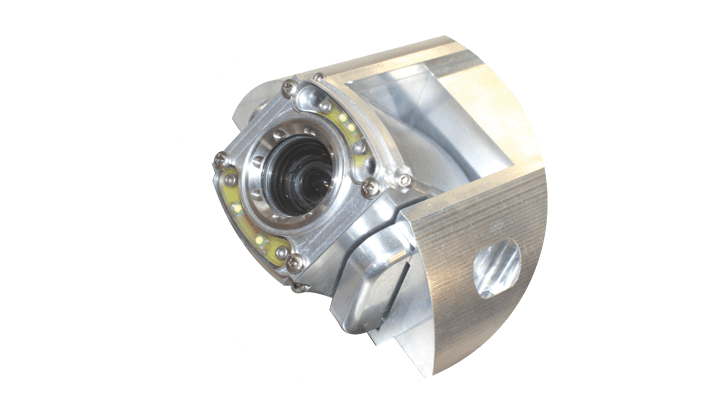

Zoom Frontkamera
- Hochauflösende CCD-Farbkamera
- High power LED-Beleuchtung
- 10 x optischer Zoom
- Großer Schwenkbereich
- Autofokus / manuelle Fokussierung
- Blendenautomatik / manuelle Blendeneinstellung
- Drucküberwacht

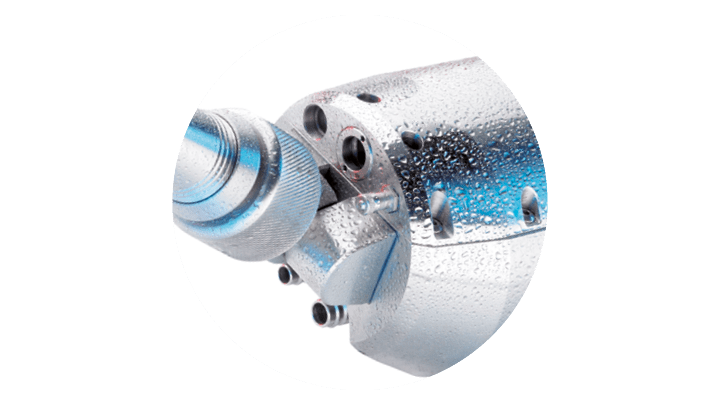

Heckkamera
- Kamera zur Überwachung des Rückfahrvorgangs
- Hochauflösende CCD-Farbkamera
- High power LED-Beleuchtung
- Kameraauswahl mittels Joystick-Taste
- Drucküberwacht

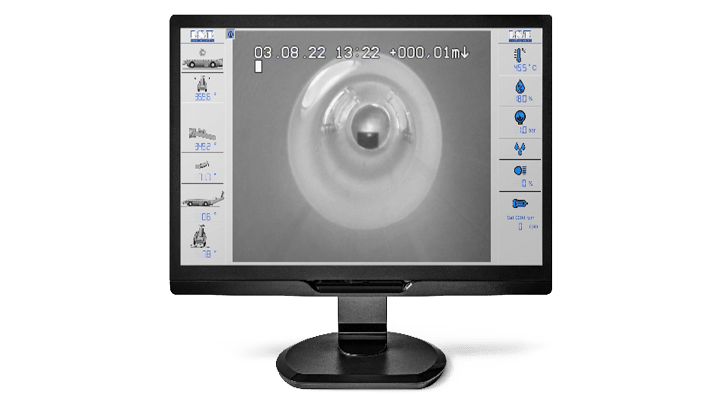

Sensorik
Sicherheitssensorik
- Druck-Sensor im Fahrwagen
- Temperatur-Sensor im Fahrwagen
- Feuchtigkeitssensor im Fahrwagen
Lagesensorik
- Armstellung Heben und Senken
- Werkzeugstellung vor und zurück
- Position Arm Kreisen
- Längs- und Querneigung des Fahrwagens
CAN-Bus-Kommunikation
- CAN-Bus ermöglicht einen modularen Aufbau
Fräswerkzeuge

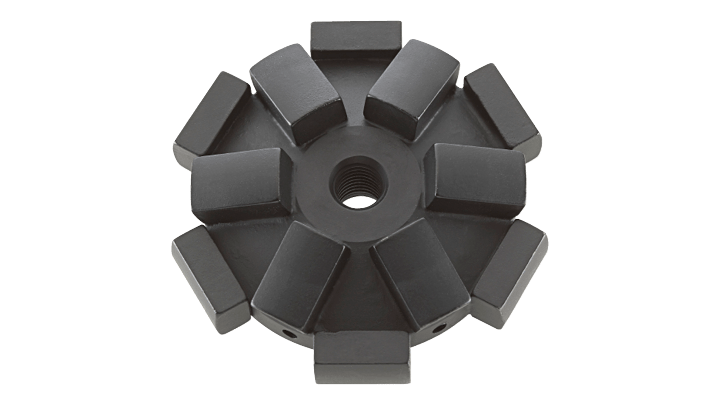

Diamand-Fräsköpfe
Einsatzgebiet: Mineralische Werkstoffe wie Beton und Steinzeug.
Bedingt auch einsetzbar für die Bearbeitung von Guss-Materialien.

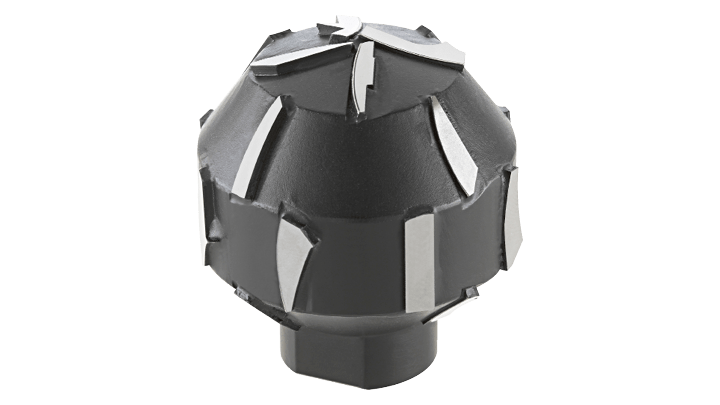

Fräsköpfe der Epulo-Serie
Einsatzgebiet: Alle nicht-mineralischen Werkstoffe wie Linermaterialien, Wurzeln und Kunststoffe.
ACHTUNG: Die Fräsköpfe der Epulo-Serie dürfen nicht für die Bearbeitung von Stahl und nicht für Guss-Materialien verwendet werden!

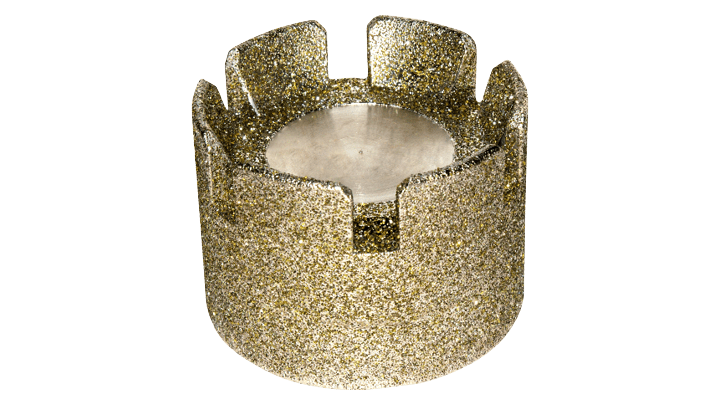

Fräsköpfe der KATANA-Serie
Die perfekten Werkzeuge für noch nie dagewesene Bohr- und Fräsleistungen speziell bei sehr harten Werkstoffen mit beeindruckenden Resultaten.
Innerhalb von wenigen Sekunden können mit diesen qualitativ extrem hochwertigen Werkzeugen Bohrungen von mehreren Zentimetern bewerkstelligt werden mit anschließendem Auffräsen.
Ein absolut sauberes Schnittbild rundet die Überlegenheit gegenüber herkömmlichen Fräsköpfen ab.

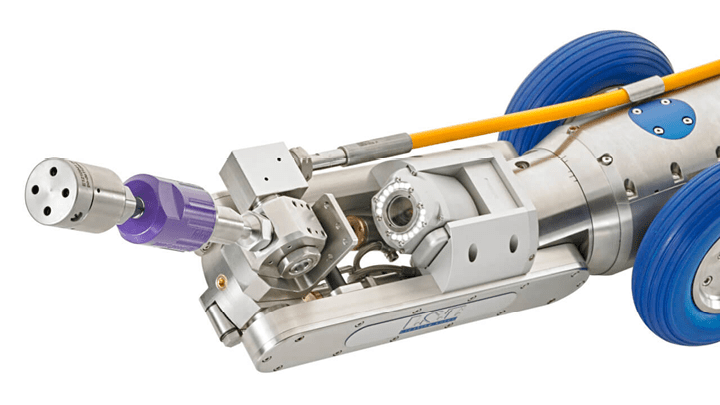

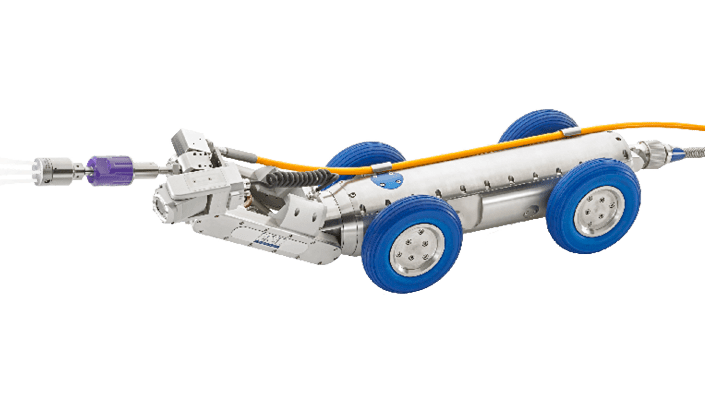

Höchstdruck-Wasserstrahlen
Als Adaptionsmöglichkeit im Sinne des Systemgedanken kann der Power CUTTER 200 mit einen Halter und entsprechender Technik ausgerüstet werden, die es ermöglicht, Höchstdruckreinigungen mittels Wasser mit einem Druck von bis zu 2.500 bar im Rohr auszuführen.
So können mit einem entsprechend ausgestatteten Roboter auch Wurzeln, Ablagerungen und störende Gegenstände mittels Wasserhöchstdruck entfernt werden – ja sogar ganze Liner bzw. Linerteilstücke.
