Le Trelleborg 146 est un joint glissant pré-lubrifié qui est étiré sur l’about mâle du tuyau ou du regard. Aucun lubrifiant supplémentaire n'est nécessaire pour l'assemblage.
Cette conception de l'assemblage constitue la norme dans de nombreux pays. Le joint est facile à manipuler et non salissant puisque le lubrifiant est renfermé dans la membrane. Ceci permet une installation nécessitant très peu d'effort, puisqu'il n'y a pas de friction entre le caoutchouc et le béton.
L'assemblage est conçu de telle sorte que la membrane pré-lubrifiée glisse pendant l'installation sur le haut de l'épaulement de l’about mâle et dans l’entrefer entre l’about mâle et la tulipe. Ceci empêche le contact béton/béton et permet une distribution efficace des contraintes de cisaillement à sur le joint. Cette conception optimise les performances et fournit un niveau exceptionnellement élevé de fiabilité opérationnelle.
La performance de l'assemblage dépend de la précision dimensionnelle et de la qualité de la surface de l’about mâle et de la tulipe.
Le Trelleborg 146 répond à toutes les normes européennes actuellement applicables
Advantages et caractéristiques
- La grande largeur de contact masque les petites imperfections de la surface
- Niveau élevé de fiabilité opérationnelle
- Excellentes performances pour les applications de tuyaux de fonçage
Matériau
- Caoutchouc synthétique SBR ou EPDM – Dureté DIDC 40+/-5
- Conforme à la norme EN 681-1
- Protégé contre l'ozone
Exemples de dimensions
| A (mm) | B (mm) | C (mm) | D (mm) |
Entrefer (mm) |
|---|---|---|---|---|
| 13.5 | 17.0 | 25.0 | 2.5 | 8.4±1.3 |
| 16.5 | 21.5 | 30.0 | 2.5 | 10.3±1.6 |
| 18.5 | 23.0 | 33.0 | 3.3 | 11.4±1.8 |
| 20.0 | 26.5 | 36.0 | 3.2 | 12.3±2.0 |
| 22.5 | 29.5 | 69.0 | 3.2 | 13.6±2.2 |
| 24.5 | 32.5 | 40.0 | 3.5 | 14.9±2.3 |
| 28.0 | 37.0 | 65.0 | 4.6 | 17.1±2.6 |
| 30.0 | 39.0 | 67.7 | 5.0 | 18.2±2.9 |
| 32.0 | 42.3 | 60.0 | 5.0 | 19.3±3.0 |
| 34.0 | 44.9 | 63.7 | 5.2 | 20.5±3.2 |
| 36.0 | 47.6 | 67.5 | 5.4 | 21.5±3.5 |
Dimensions et marquage
Sur chaque joint, le profil, le diamètre, les dimensions de tuyau appropriées ainsi que la date de fabrication sont indiqués. Les informations correspondantes figurent également sur l'emballage.
Susceptible de modifications pour raisons techniques.Assemblage

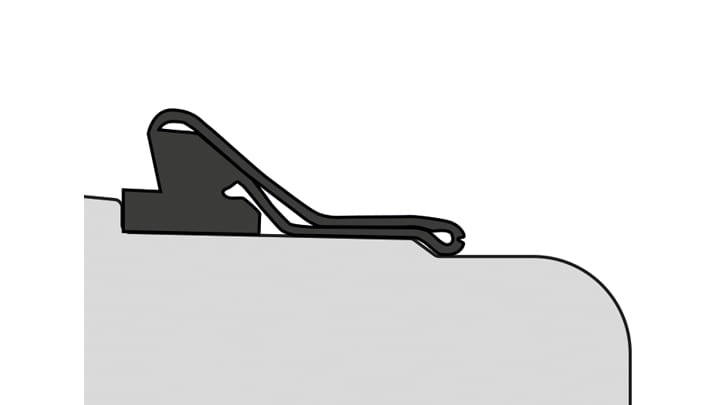

Étirez le joint sur l’about mâle et positionnez-le contre l'épaulement.
Répartissez la contrainte dans le joint en le soulevant et en le relâchant en plusieurs points. Le joint doit reposer uniformément contre l'épaulement de l’about mâle, autour du regard.
Aucune lubrification de la tulipe ou de l’about mâle n'est nécessaire.
Centrez et procédez à l'assemblage. La position du joint dans l'assemblage final est indiquée sur l'image.
Si un nouvel assemblage est nécessaire, assurez-vous que la membrane a été replacée à la position initiale.
Trelleborg 146
Fiche technique en anglais
