Le Trelleborg 101 G-Ring est un joint de compression roulé en place lors de l'assemblage.
Le joint-G Trelleborg est conçu principalement pour les canalisations en béton sans pression. Si l'assemblage est correctement conçu, il peut également être utilisé pour les canalisations sous pression. La compression du joint varie en fonction de l’entrefer et de la tolérance choisie.
Le joint Trelleborg 101 G-Ring répond à toutes les normes européennes actuellement applicables. La performance de l’assemblage dépend de la précision dimensionnelle et de la finition de la surface de l’about mâle et de la tulipe.
Advantages et caractéristiques
- Augmentation de la stabilité de l’about male durant le centrage et l’emboitement
- Le profil en forme de goutte d’eau empêche le tuyau de se séparer une fois l’assemblage réalisé
- Convient aux canalisations basse pression
Matériau
- Caoutchouc synthétique SBR ou EPDM – Dureté DIDC 40+/-5
- Conforme à la norme EN 681-1
- Protégé contre l'ozone, matériau résistant à l'huile disponible sur demande
Exemples de dimensions
| A (mm) | B (mm) |
|---|---|
| 10.0 | 12.0 |
| 12.0 | 14.4 |
| 13.0 | 15.6 |
| 14.0 | 16.8 |
| 16.0 | 19.2 |
| 18.0 | 21.6 |
| 20.0 | 24.0 |
| 22.0 | 26.4 |
| 24.0 | 28.8 |
| 28.0 | 33.6 |
Dimensions et marquage
Sur chaque joint, le profil, le diamètre, les dimensions de tuyau appropriées ainsi que la date de fabrication sont indiqués. Les informations correspondantes figurent également sur l'emballage.
Susceptible de modifications pour raisons techniques.Assemblage
Assurez-vous que l’about mâle et la tulipe sont propres. Étirez le joint sur l’about mâle, avec la pointe du joint-G tournée vers l'extérieur.
Répartissez la contrainte sur le joint en le soulevant et en le relâchant en quelques points de la circonférence. Le joint doit être étiré uniformément autour de l’about mâle.

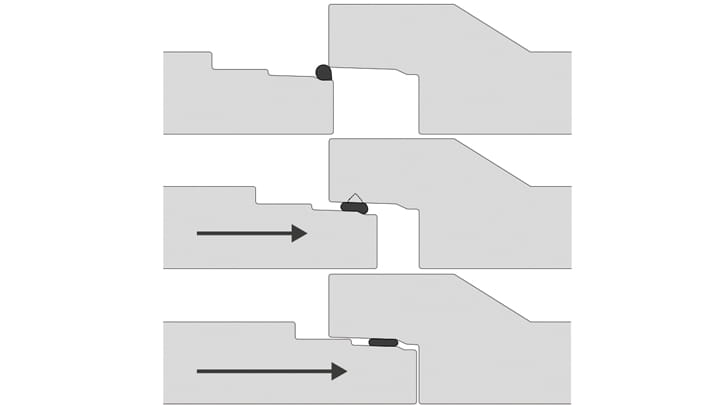

Centrez les tuyaux et assemblez-les en utilisant un équipement approprié. Le joint-G va rouler et se comprimer dans la tulipe.
Trelleborg 101 G-Ring
Fiche technique en anglais
