Trelleborg 165 est un joint intégré pour tuyaux béton. Il assure une étanchéité entre les tuyaux, les éléments de regards et les connexions tuyaux/regards.
Le joint est moulé dans la tulipe pendant la fabrication du tuyau. Cela sécurise le joint dans la bonne position, minimisant les risques de déplacement.

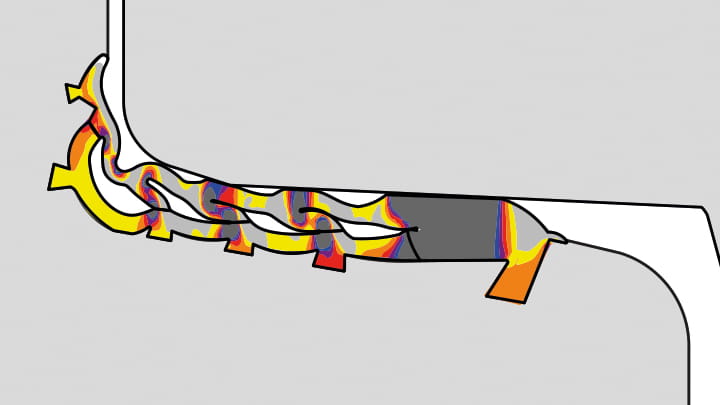

Trelleborg 165 est coextrudé, et utilise des types d’EPDM, de deux duretés différentes, spécialement formulés pour former une étanchéité parfaite:
- Le dos du joint, en caoutchouc dur (70 IRHD), assure un profil de joint sûr et précis pendant la coulée
- La zone d'étanchéité en caoutchouc souple (50 IRHD) est un joint à lèvre à compression combiné.
- Les pattes d’ancrage sont noyées dans le béton pendant la fabrication du tuyau et fixent le joint dans la bonne position
- Les lèvres aux extrémités du joint se plaquent contre la rondelle de base (palette) et empêchent la pénétration de laitance pendant la fabrication du regard.
Advantages et caractéristiques
- Moulé dans le tuyau ou le regard pendant la fabrication
- Ne bouge pas pendant le stockage ou le transport
- Gain de temps à la mise en place
Matériau
- Caoutchouc synthétique EPDM
- Dureté DIDC 50+/-5
- Dureté DIDC 70+/-5

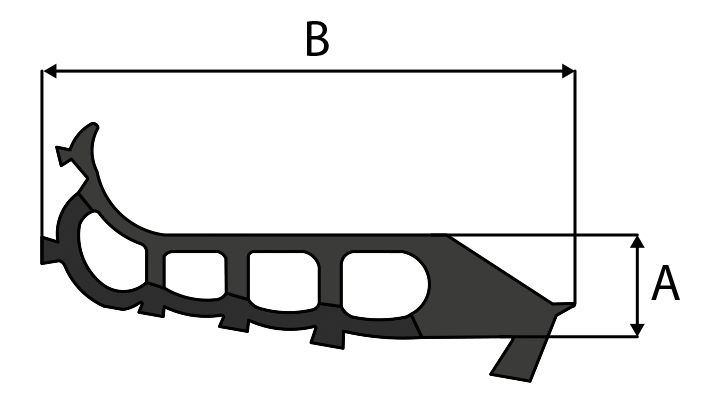

Dimensions disponibles
|
Tuyau DN (mm) |
Profil |
Épaisseur effective, mm |
A (mm) | B (mm) |
|---|---|---|---|---|
| 250-300 | 12 | 12.0 | 12.4 | 64.5 |
| 300-600 | 14 | 14.0 | 14.7 | 72.4 |
| 300-600 | 14T | 14.0 | 14.6 | 86.5 |
| 675-1200 | 18 | 18.0 | 18.4 | 89.2 |
| 675-1200 | 18N | 18.0 | 18.4 | 98.3 |
| 675-1200 | 18T | 18.0 | 18.4 | 109.2 |
| 1200-1600 | 22 | 22.0 | 22.4 | 107.1 |
| 1200-600 | 22T | 22.0 | 22.6 | 119.4 |
| 1600-2500 | 26 | 26.0 | 26.5 | 128.3 |
Dimensions et marquage
Sur chaque joint, le profil, le diamètre, les dimensions de tuyau appropriées ainsi que la date de fabrication sont indiqués. Les informations correspondantes figurent également sur l'emballage.
Susceptible de modifications pour raisons techniques.Assemblage

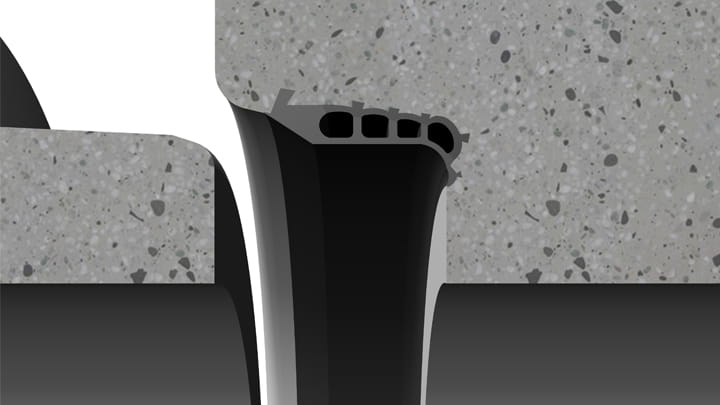

Vérifiez que la tulipe et l’about mâle sont en bon état et exempts de boues ou de graviers. Appliquez du lubrifiant sur l’about mâle. Celui-ci doit être réparti uniformément sur toute la surface, en accordant une attention particulière à la partie avant.

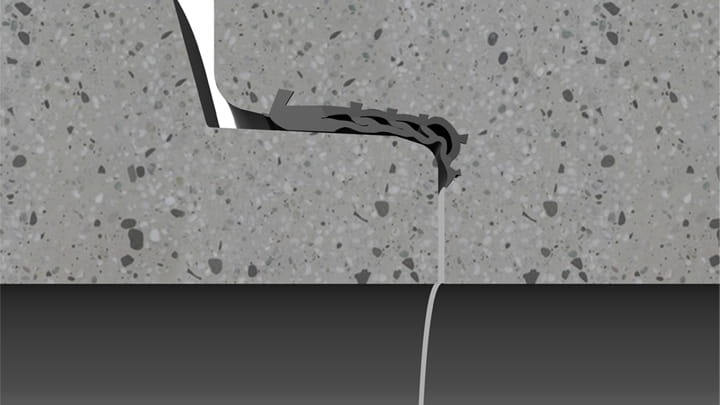

Centrez l’about mâle dans la tulipe et poussez pour emboiter les tuyaux. La conception du joint empêche le contact béton/béton.
Trelleborg 165
Fiche technique
