Trelleborg 592 Rieber PIP es una junta combinada de labio y compresión. Se instala en la campana, una vez ésta haya sido moldeada.
La junta consta de un elemento de caucho flexible para sellar de manera eficaz la campana y la espiga y de un anillo de metal reforzado que mantine la junta en la posición correcta.

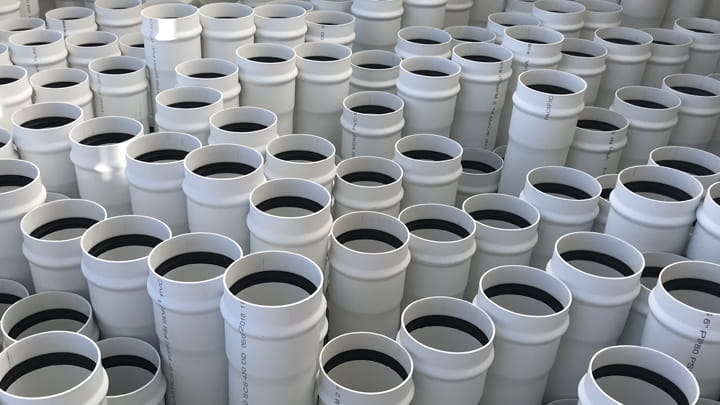

Las junta se inserta durante el proceso de fabricación convirtiéndose así en una parte integral de la campana. Ésto reduce las irregularidades y tolerancias en la campana, incrementa la fiabilidad de la instalación y minimiza el riesgo de desplazamiento del sello durante la instalación de la tubería.
La junta es igualmente eficaz, tanto bajo presión positiva como negativa (vacío). Bajo presión positiva, a mayor presión mayor fuerza de sellado y ha sido diseñada para su uso con tuberías de PVC de conformidad con la norma SCS 430 DD.
Características y ventajas principales
- No se desplaza durante el transporte y la instalación
- Mayor fiabilidad de la junta debido a la reducción de tolerancia de la misma
- Mejora la productivad – reduce el volume de chatarra
Material
- Caucho sintético (SBR) - Dureza 55 ± 5 Shore A, disponible en EPDM, Nitrilo u otro material eslastomérico bajo pedido
- Refuerzo de metal
- Cumple con los requisitos de la norma ASTM Standard F-477 LH
Tabla de dimensiones
| TAMAÑO DE LA TUBERÍA | A (pulgadas) | B (pulgadas) |
| 6 | 0.425 | 0.957 |
| 8 | 0.472 | 1.063 |
| 10 | 0.567 | 1.276 |
| 12 | 0.614 | 1.382 |
| 15 | 0.616 | 1.358 |
| 18 | 0.712 | 1.539 |
| 21 | 0.786 | 1.72 |
| 24 | 0.863 | 1.902 |
| 27 | 0.945 | 2.083 |
Dimensiones y nomenclatura
En cada junta se indica el espesor del perfil, el diámetro exterior, la dimensión de tubería recomendada y el periodo de producción. Información, además, disponible en el embalaje.
Sujeto a modificación por razones técnicas.
Ensamblaje

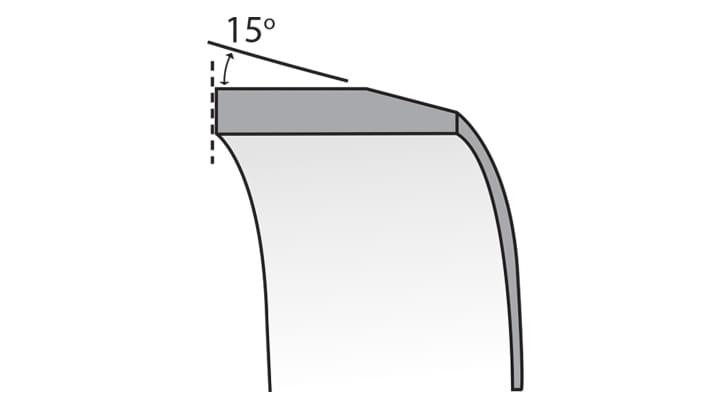

Previo al ensamblaje, inspecione la espiga y la campana ante posibles daños y elimine eventuales partículas de suciedad. Achaflane la espiga, elimine cualquier posible rebaba.
Aplique el lubricante de manera homogénea en el extremo de la espiga.

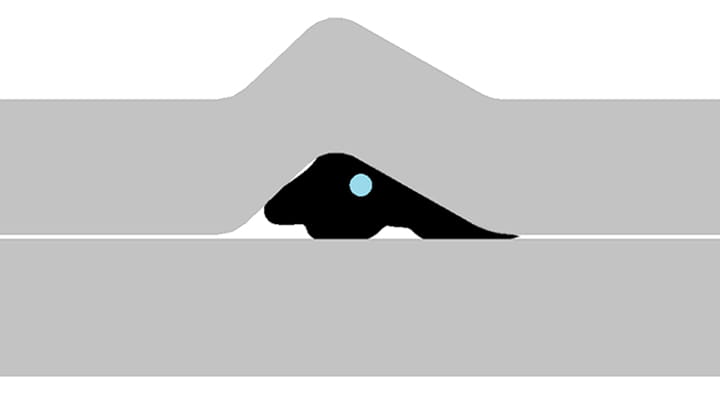

Alinee la espiga y la campana y deslice la espiga en el interior de la tubería hasta el lugar adecuado.
