Systembeschreibung

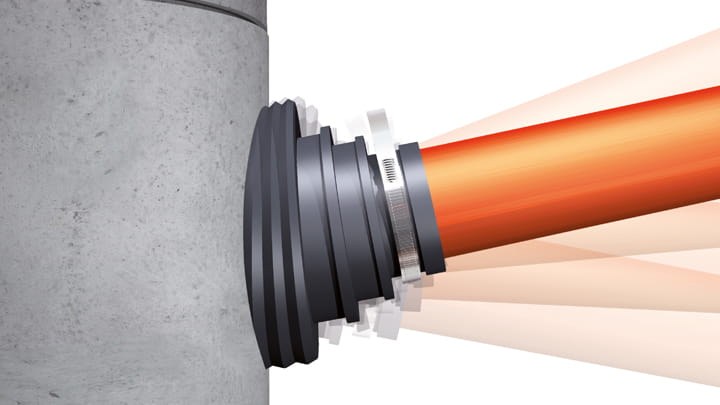

Die erforderliche Öffnung kann entweder werksseitig vorgefertigt oder mit einer Bohrkrone gebohrt werden.
Die äußeren Rippen (1) werden gegen die Innenseite des Lochs gepresst, wenn die Dichtung eingesetzt wird.
Der Kunststoff-Stützring (2) sollte mit einem Gummi- oder Kunststoffhammer in Position geklopft werden.
Das an den Schacht anzuschließende Rohr wird durch die Muffe (3) eingesetzt, die drei oder vier Manschetten für verschiedene Rohrgrößen besitzt.
Wenn ein größeres Rohr eingesetzt werden muss, wird der Überschuss – der kleinere Abschnitt der Muffe – mittels eines passenden Einschnitts (5) abgetrennt. Die Muffe wird am Rohr durch ein Edelstahl-Spannband (4) abgedichtet. Das mit der Muffe mitgelieferte Spannband passt auf alle Rohrgrößen, für die der Verbinder konzipiert wurde.
Die Trelleborg 911 Bohranschlussdichtung entspricht allen derzeit geltenden europäischen Standards.
Vorteile
- Kann mit vorgefertigten und kerngebohrten Löchern verwendet werden
- Exzellente Abwinkelung
- Nimmt eine Vielzahl von Rohrdurchmessern auf
Material
- Synthetischer SBR- oder EPDM-Kautschuk - Härte 40±5 IRHD
- geprüft nach EN 681-1
- Ozonbeständig
- Auch in öl-resistenten Material erhältlich (NBR)
- Edelstahl-Spannband DIN 1.4404 AISI 316 V4A
Sizing Chart
|
Technische Daten |
Trelleborg 911-1B | Trelleborg 911-1 |
Trelleborg 911-2 |
Trelleborg 911-2B |
Trelleborg 911-3 |
Trelleborg 911-3B | Trelleborg 911-4 |
| Rohrdurchmesser | 24-50 mm |
60-100 mm |
105-175 mm |
105-226 mm |
159-285 mm |
250-368 mm |
286-400 mm |
|
Artikel-Nr. |
1500421 | 1602823 | 1562020 | 1782324 | 1632223 | 1993923 | 1774721 |
|
Anschlussrohrdurchmesse (1) Max. Winkelablenkung |
25 mm 40° |
60-70 mm 45° |
105-125 mm 45° |
105-125 mm 45° |
195-226 mm 35° |
250-279 mm 40° |
286-330 mm 30° |
|
Anschlussrohrdurchmesse (2) Max. Winkelablenkung |
32 mm 35° |
71-84 mm 30° |
144-159 mm 30° |
144-159 mm 30° |
235-275 mm 30° |
280-309 mm 30° |
331-375 mm 15° |
|
Anschlussrohrdurchmesse (3) Max. Winkelablenkung |
40 mm 33° |
85-100 mm 15° |
160-175 mm 15° |
160-175 mm 20° |
276-285 mm 15° |
310-339 mm 20° |
376-400 mm 10° |
|
Anschlussrohrdurchmesse (4) Max. Winkelablenkung |
50 mm 30° |
- - |
- - |
195-226 mm 10° |
- - |
340-368 mm 10° |
- - |
|
Bohrungs-Ø, mm |
138 -1+0 |
138 -1+0 |
250-2+0 |
305-2+0 |
341-2+0 | 426-2+0 |
475-2+0 |
Bezeichnung und Abmessungen
Auf jeder Dichtung sind Profilstärke, Außendurchmesser, empfohlene Rohrabmessung und Produktionszeitraum angegeben. Die entsprechenden Daten befinden sich auch auf der Verpackung.
Änderungen aus technischen Gründen vorbehalten.
Joint Assembly
- Die gebohrte oder werksseitig vorgefertigte Öffnung mit Trelleborg 992 Gleitmittel bestreichen
- Die Dichtung in die Kernbohrung einbringen und mithilfe eines Gummi- oder Kunststoffhammers in die richtige Position schlagen
- Dabei auf das Ende des kurzen Kunststoff-Stützrings klopfen, der in die Dichtung eingepasst ist
- Geeignete Manschettengröße für das Anschlussrohr auswählen
- Den überschüssigen Teil der Muffe abtrennen - eine spezielle Vertiefung ist zu diesem Zweck vorhanden
- Gleitmittel als dünne Schicht auf die Dichtung auftragen
- Das Rohr verbinden und das Spannband in Position bringen
- Schraube so festziehen, dass die Dichtung gegen das Verbindungsrohr gepresst wird
Trelleborg 911 Bohranschlussdichtung
Datenblatt in Englischer Sprache
