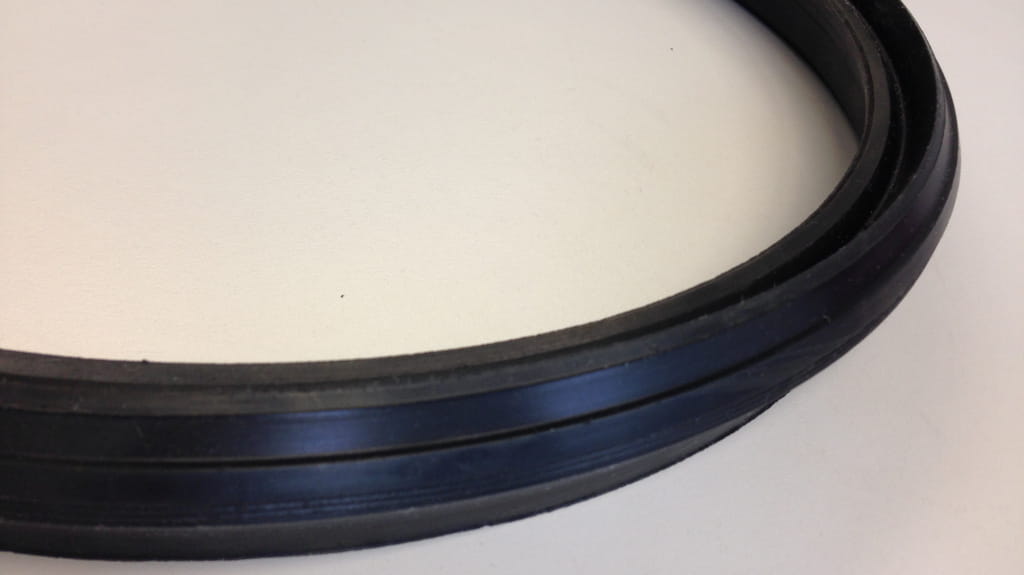

Le joint Trelleborg 575 Anger est une combinaison de joint à lèvre et de joint de compression. Le joint est positionné dans la tulipe par le fabricant du tuyau.

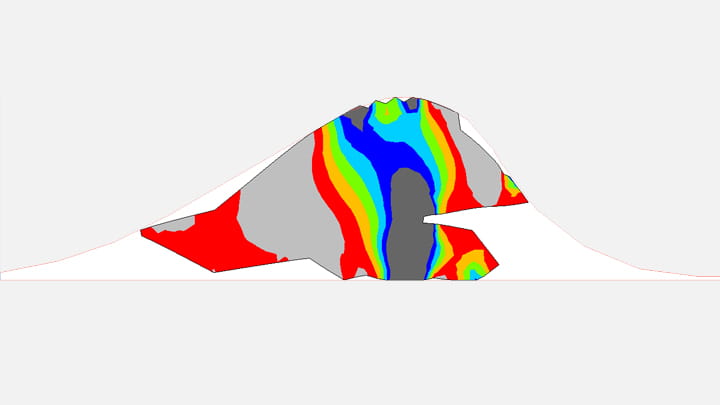

La lèvre principale est composée d’une lèvre et d’une zone de compression. La lèvre avant et arrière positionnent le joint dans la gorge et absorbent les variations admissibles.
Le joint Trelleborg 575 Anger satisfait ou dépasse les normes européennes actuelles concernant la pression, le vide, la déviation angulaire et la contrainte de cisaillement. De plus, la conception du joint fait que l'effort d’emboitement est faible, ce qui rend l'assemblage du tuyau plus facile.
Advantages et caractéristiques
- Faible force d’emboitement pour une installation plus facile
- Minimise les risques de déplacement du joint
- Haute performance pour un coût réduit

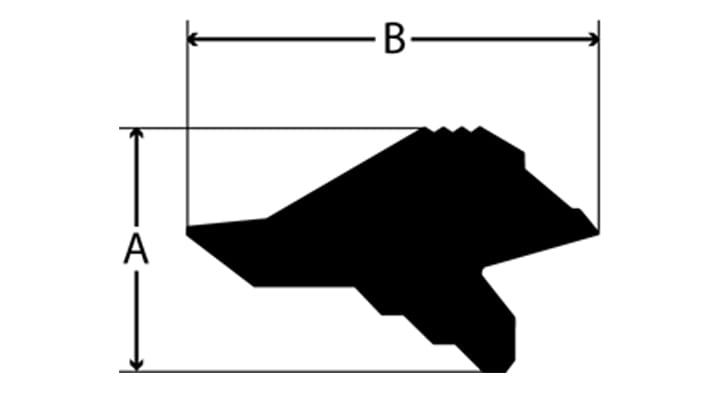

| Dimension du tuyau (mm) | A (mm) | B (mm) |
|---|---|---|
| 63 | 10.4 | 17.7 |
| 75 | 11.6 | 19.6 |
| 90 | 12.7 | 21.5 |
| 110 | 13.8 | 23.4 |
| 125 | 13.8 | 23.4 |
| 140 | 14.8 | 25.1 |
| 160 | 15.9 | 27.0 |
| 200 | 16.9 | 28.7 |
| 225 | 18.0 | 30.6 |
| 250 | 19.9 | 33.8 |
| 280 | 21.2 | 36.0 |
| 315 | 22.2 | 37.7 |
| 400 | 28.0 | 44.8 |
| 500 | 32.2 | 51.5 |
Dimensions et marquage
Sur chaque joint, le profil, le diamètre, les dimensions de tuyau appropriées ainsi que la date de fabrication sont indiqués. Les informations correspondantes figurent également sur l'emballage.
Susceptible de modifications pour raisons techniques.

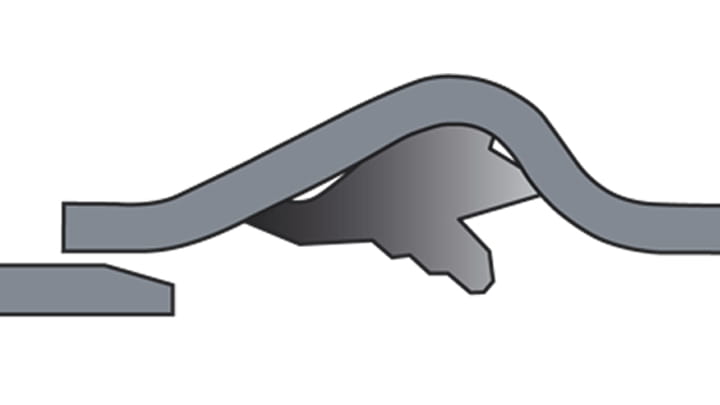

Un lubrifiant doit être appliqué uniformément sur l’about mâle du tuyau.

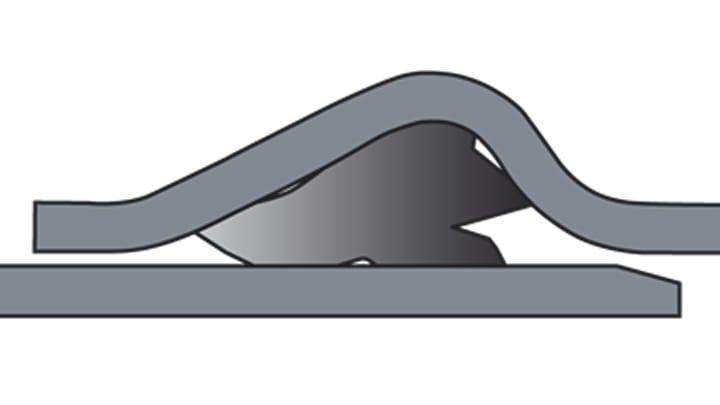

L’about mâle et la tulipe doivent être correctement alignés.
