Le Trelleborg 140 Lamelle est un joint glissant pré-lubrifié qui est monté étiré sur l’about mâle du tuyau ou du regard. Aucun lubrifiant supplémentaire n'est nécessaire pour l'assemblage.
Cette conception de l'assemblage constitue la norme dans de nombreux pays. Un dessin est disponible sur demande auprès de Trelleborg Pipe Seals.
Le joint est facile à manipuler et non salissant puisque le lubrifiant est renfermé dans la membrane. Ceci permet très peu d'effort à l’installation, puisqu'il n'y a pas de friction entre le caoutchouc et le béton.

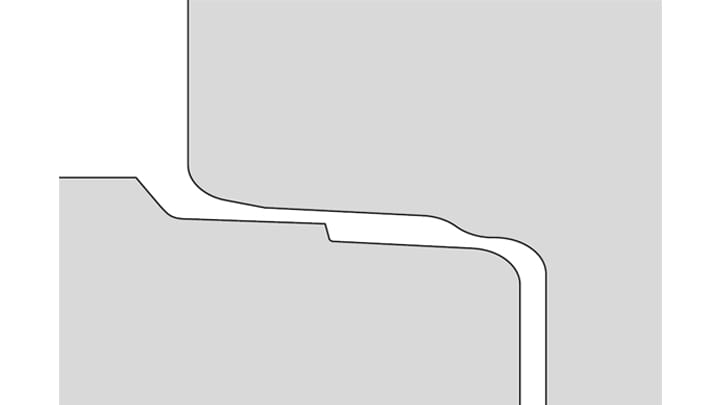

L'assemblage est conçu de telle sorte que la membrane pré-lubrifiée glisse pendant l'installation sur le haut de l'épaulement de l'about mâle et dans l’entrefer entre l’about mâle et la tulipe. Ceci empêche le contact béton/béton et permet une distribution efficace des contraintes de cisaillement sur le joint.

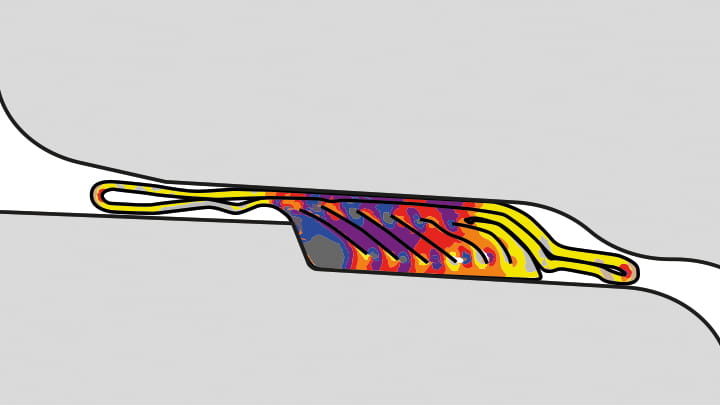

La section rectangulaire du corps de l'élément d'étanchéité rend le joint très flexible et offre une excellente largeur de contact.
La performance de l'assemblage dépend de la précision dimensionnelle et de la qualité de surface de l’about mâle et de la tulipe.
Le Trelleborg 140 Lamell répond à toutes les normes européennes actuellement applicables.
Advantages et caractéristiques
- Très flexible, il permet d’excellentes surfaces de contact
- Installation facile, peu de friction entre le caoutchouc et le béton
- La grande largeur de contact masque les petites imperfections de la surface

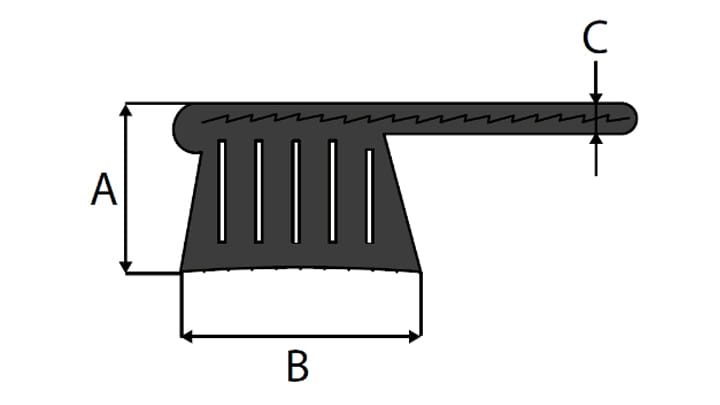

| A (mm) | B (mm) | C (mm) |
|---|---|---|
| 13.5 | 17.5 | 2.7 |
| 16.5 | 24.0 | 2.5 |
| 18.5 | 26.0 | 3.3 |
| 20.0 | 28.0 | 2.8 |
| 22.5 | 30.0 | 3.2 |
| 24.5 | 32.0 | 3.5 |
| 28.0 | 35.0 | 5.0 |
| 32.0 | 40.0 | 5.2 |
Dimensions et marquage
Sur chaque joint, le profil, le diamètre, les dimensions de tuyau appropriées ainsi que la date de fabrication sont indiqués. Les informations correspondantes figurent également sur l'emballage.
Susceptible de modifications pour raisons techniques.

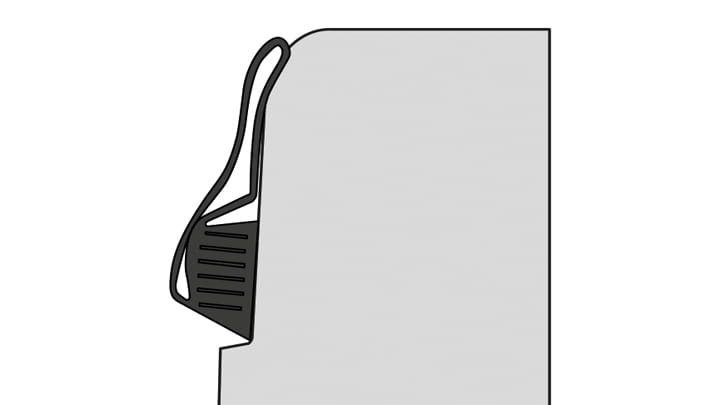

Étirez le joint sur l’about mâle et positionnez-le contre l'épaulement.

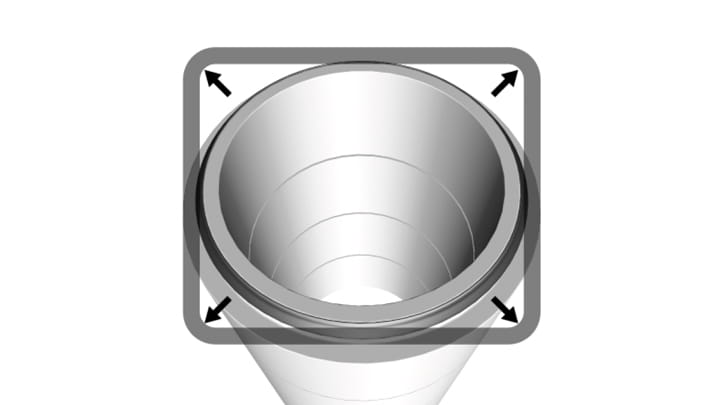

Répartissez la contrainte dans le joint en le soulevant et en le relâchant en plusieurs points. Le joint doit reposer uniformément contre l'épaulement l’about mâle.
Aucune lubrification de la tulipe ou de l’about mâle n'est nécessaire.

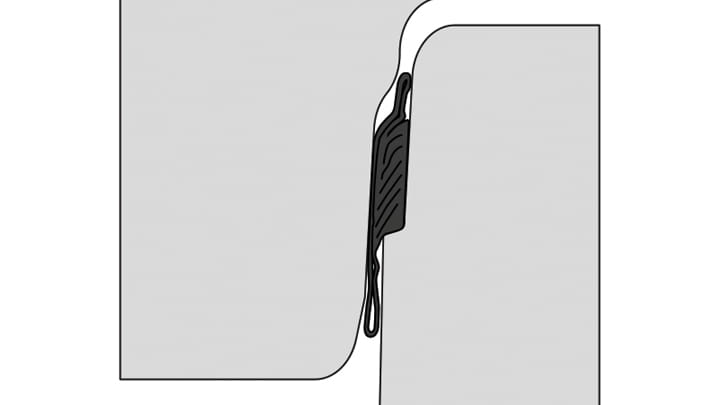

Centrez et procédez à l'assemblage.
Trelleborg 140 Lamelle
Fiche technique en anglais
