Conception et fonction du joint

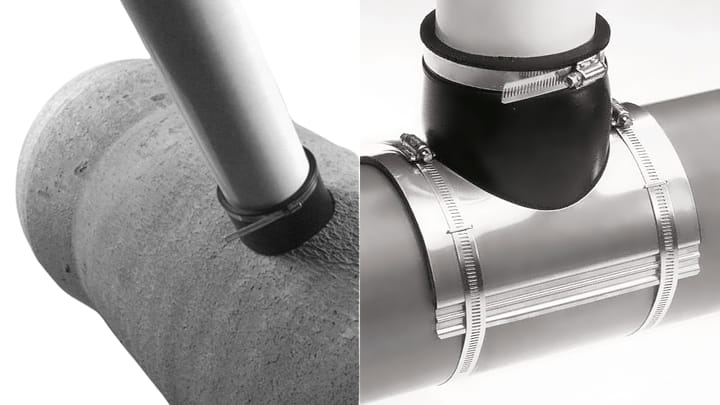

Les raccords Pipe-to-Pipe Kor-N-Tee® et Kor-N-Tee Saddle® sont des joints économiques et étanches pour tuyaux en béton ou à paroi souple, qui peuvent être installés rapidement et facilement sans excavation complète du tuyau ni perturbation du lit de pose.

Ces deux raccords fournissent une connexion latérale souple qui s'adapte aux mouvements du sol et aide à prévenir le cisaillement. Ils rendent inutile l'emploi de colle, de résine époxyde ou mortier de ciment lors de la réalisation d'un branchement latéral.

La « butée » située à l'intérieur du Kor-N-Tee® et du Kor-N-Tee Saddle® empêche l'intrusion de la conduite latérale dans la canalisation principale. Les matériaux de construction des deux raccords satisfont ou dépassent la norme ASTM C923.

Kor-N-Tee® et Kor-N-Tee®Saddle

Kor-N-Tee®

Raccord P/N	Plage des dimensions de trous	Plage des dimensions de trous	Collier de serrage tuyau	D.I. min. tuyau	Épaisseur min. paroi	Outils requis pour l'installation
S006-5	4.125-4.800	4.960-5.010	l-80	12	2.00	90349
S006-6	5.125-5.625	5.960-6.010	l-128	12	2.00	90349
S006-7B	5.875-6.375	6.995-7.055	l-128	12	2.00	90225
S006-7BWS	5.875-6.375	6.995-7.055	l-128	12	2.00	Torque Wrench
S006-7A	6.750-7.750	6.995-7.055	l-128	12	2.00	90225
S006-9A	8.000-8.750	8.990-9.050	l-180	18	2.25	90225 & 10831
S006-9	8.500-9.875	8.990-9.050	l-180	18	2.25	90225 & 10831
S006-11	10.000-10.750	11.025-11.115	l-180	21	2.25	90225 & 10831
* Le S006-7BWS avec coin en acier nécessite une clé à douille 1/2". Couple à 8 pieds-livres (10,85 Nm)
