Conception et fonction du joint
Le Trelleborg 103 Glipp est un système d'étanchéité intégré à la tulipe lors de la fabrication du tuyau ou du regard. Ce système peut également être utilisé pour les connexions entre tuyaux béton et regards.
- L'élément d'étanchéité élastomère est une combinaison de joint à lèvre et de joint de compression.
- La pièce moulée en polystyrène fait partie du système, tout comme l'élément d'étanchéité en caoutchouc. Pendant la fabrication, le stockage, le transport et la manipulation, la bande polystyrène reste dans la tulipe. Elle empêche le sable, l'argile, la glace ou la neige de pénétrer dans la zone d'étanchéité. Elle est retirée dans la tranchée avant l'assemblage des tuyaux.
- La section de compression absorbe la contrainte de cisaillement transversale dans l'assemblage et empêche le contact béton/béton.
- Les éléments de retenue ou pattes d’ancrage sont coulés dans le béton pendant la fabrication du tuyau et sécurisent l'assemblage en le maintenant en position correcte.
- La lèvre assure l'étanchéité en se plaquant contre la palette afin d'empêcher toute pénétration pendant le compactage du béton.
Le Trelleborg 103 Glipp répond à toutes les normes européennes applicables. La performance de l'assemblage dépend de la précision dimensionnelle et de la finition de la surface de l’about mâle et de la tulipe.

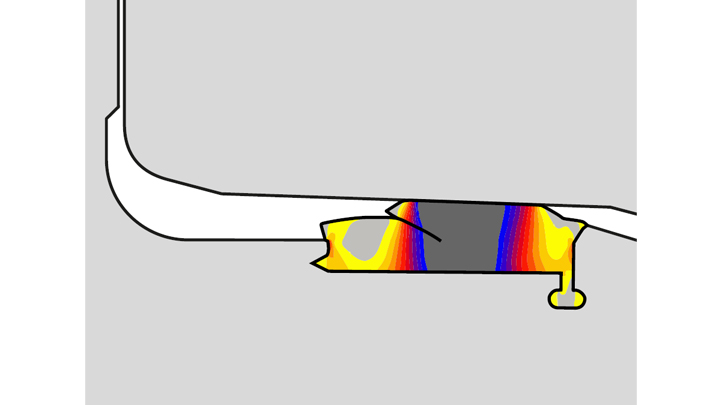

Advantages et caractéristiques
- Facile à centrer lors de l'assemblage
- Garantis que le bon joint est toujours utilisé
- Aucun recul du tuyau à l’assemblage
Matériau
- Caoutchouc synthétique SBR ou EPDM – Dureté DIDC 40+/-5
- Conforme à la norme EN 681-1
- Protégé contre l'ozone, matériau résistant à l'huile sur demande
Dimensions disponibles
|
Tuyau DN |

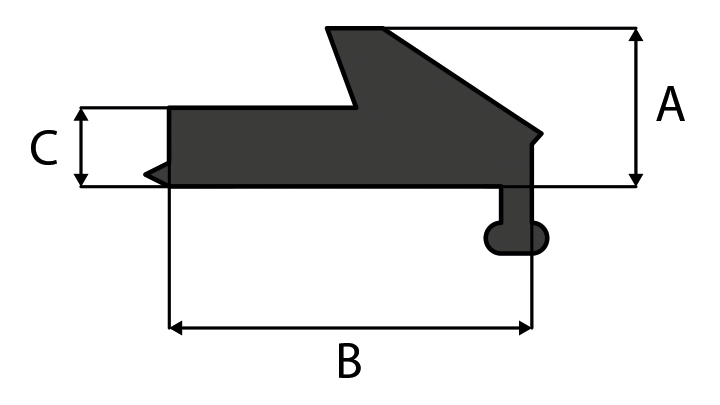

A (mm) | B (mm) | C (mm) |
|---|---|---|---|
|
150-200 |
10.0 | 24.5 | 5.0 |
| 225-300 | 12.0 | 28.5 | 6.0 |
| 300-675 | 14.0 | 33.8 | 7.0 |
| 700-1200 | 18.0 | 43.4 | 9.0 |
| 1200-1600 | 22.0 | 53.0 | 11.0 |
| 1800-2100 | 26.0 | 62.4 | 13.0 |
| >2100 | 30.0 | 72.0 | 15.0 |
Dimensions et marquage
Sur chaque joint, l'épaisseur du profil, le diamètre extérieur, la mesure recommandée du tuyau et la période de production sont indiqués. Les données correspondantes figurent également sur l'emballage.
Susceptible de modifications pour des raisons techniques.
Assemblage

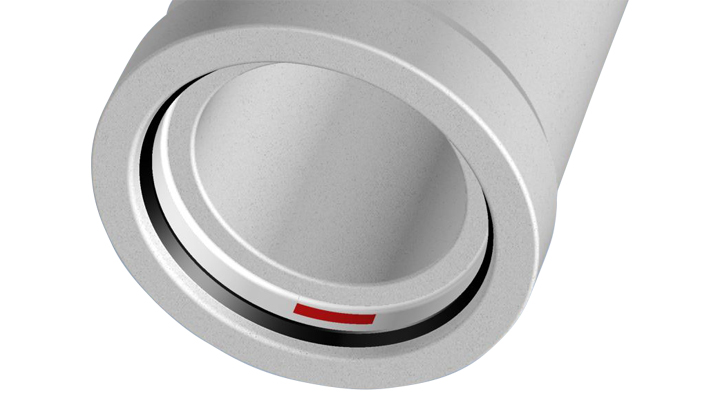

Controlez les tuyaux et assurez-vous qu'ils sont en bon état.
La bague polystyrène dans la tulipe aide à garder la zone d'étanchéité exempte de saleté, de boue ou de gravier.

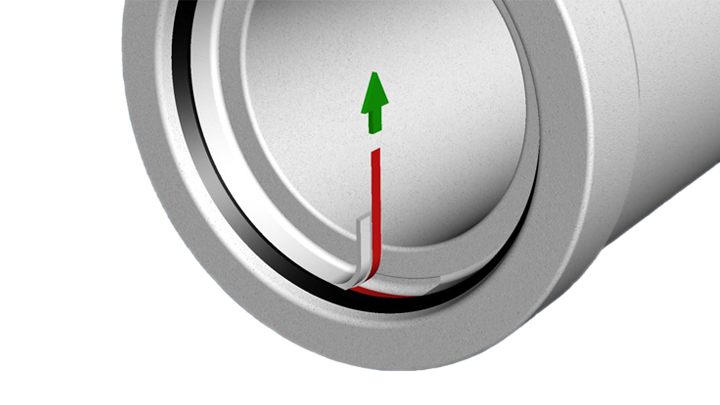

Retirez la bague polystyrène en saisissant l’adhésif et en la tirant vers le centre du tuyau.
De petites parties de la bande peuvent rester dans le tuyau sans affecter la performance de l'assemblage.
Assurez-vous que l’about mâle et la tulipe sont propres.
Appliquez du lubrifiant sur l’about mâle. Celui-ci doit être réparti uniformément sur toute la circonférence, en accordant une attention particulière à l'avant de l’about mâle.

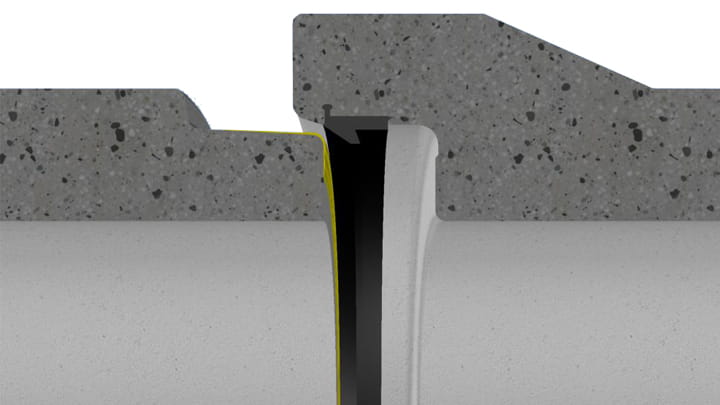

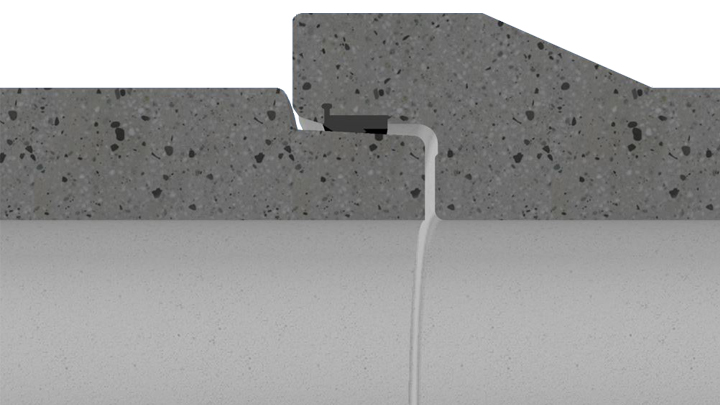

Centrez l’about mâle dans la tulipe et poussez pour assembler les tuyaux.
La conception de la tulipe et le joint en forme de coin agissent comme un entonnoir et aident à centrer les tuyaux.
