Description du produit

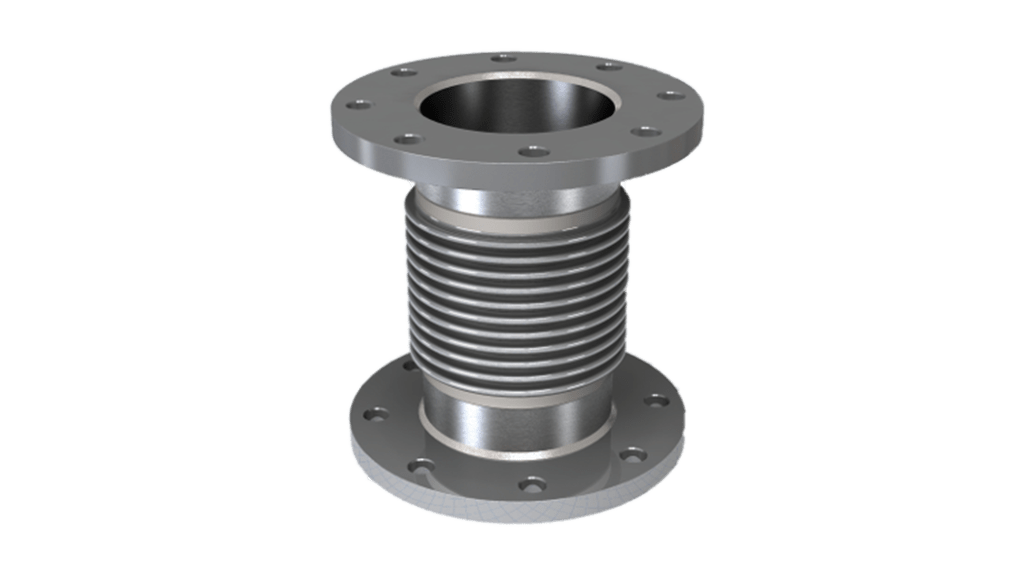

Le Balance V est un compensateur en acier inoxydable avec brides fixes en acier au carbone conformes à la norme DIN PN 10. Il est utilisé pour compenser les mouvements axiaux et les désalignements latéraux relativement faibles dans les systèmes de tuyauterie. Grâce à son soufflet à double couche, ce compensateur est plus flexible que les compensateurs similaires à simple couche. La température maximale de service du Balance V est de +550 °C, la pression maximale de service est de 2,5 bars (50 °C).

HOMOLOGATIONS

Homologation de type disponible sur demande.



CARACTÉRISTIQUES

  • Compensateur en acier inoxydable AISI 321
  • Matériau du soufflet à double couche
  • Longueur standard
  • Brides fixes en acier au carbone selon DIN PN 10
  • Température max. : 550 °C
  • Pression max. : 2,5 bar (50 °C)
  • Article en stock
Développer
Réduire

Données sur le produit

Poste Quantité Description Matériau Dimensions
 1  1  Soufflet  AISI 321
 2  2  Extrémité soudée  Acier au carbone
 3  2  Bande de soudure  AISI 321
 4  2  Bride  Acier au carbone  DIN PN 10



N° DE PIÈCE DN Ln Soufflet (AISI 321) Embouts à souder (acier au carbone) (mm) Mouvements 2 (mm) Taux de ressort (n/mm)
B (mm) Épaisseur (mm) No. of Conv. Nombre de plis A C2 L2 Axial +/- Lateral +/- Axial +/- Lateral +/-
330 410 040 40 215 60.3 0.3 22 1 48.3 2.6 55 28 15 36 143
330 410 050 50 255 78.3 0.3 13 2 60.3 2.9 68 28 15 49 214
330 410 065 65 255 96.7 0.3 13 2 76.1 2,9 68 28 14 40 206
330 410 080 80 255 109.7 0.3 13 2 88.9 3.2 68 28 13 46 261
330 410 100 100 255 140.5 0.3 11 2 114,3 3,6 68 35 10 35 281
330 410 125 125 255 165.7 0.3 11 2 139.7 3.6 68 35 9 42 389
330 410 150 150 255 200.5 0.3 9 2 168.3 4,0 68 35 9 35 365
330 410 200 200 255 251.1 0.3 9 2 219.1 4.5 68 35 6 43 610
330 410 250 250 255 305.2 0.3 9 2 273 5,0 68 35 5 54 924
330 410 300 300 305 360.9 0.3 9 2 323.9 5.6 80 40 6 42 698
330 410 350 350 305 392.6 0.3 9 2 355.6 5.6 80 40 5 48 870
330 410 400 400 305 443.4 0.3 9 2 406.4 5.6 80 40 3 52 1157


Note:

1. Autres qualités d'acier inoxydable et autres diamètres disponibles sur demande

2. Les mouvements axiaux et latéraux ne doivent pas être combinés.
