Diseño y funcionamiento de la junta
La junta Trelleborg 605 Sewer-Lock se integra en la tubería durante el proceso de fabricación. Para ello se calienta la tubería y se utiliza el mandril y la junta de manera conjunta como herramienta para moldear la campana. La junta da forma a la propia ranura del sello. Ésto reduce las irregularidades y tolerancias en la campana.
La junta es igualmente eficacaz, tanto bajo presión positiva como negativa (vacío). Bajo presión positiva, a mayor presión mayor fuerza de sellado. En vacío, la junta mantiene una fuerza de sellado positiva entre la espiga y el tubo evitando así la entrada de arena o tierra.
El diseño de la junta consta de dos elementos, un elemento de caucho flexible para sellar de manera eficaz la campana y la espiga y un elemento rígido de polipropileno que mantine la junta en la posición correcta.
Características y ventajas principales
- Mayor fiabilidad de la junta debido a la reducción de tolerancia de la misma
- Baja fuerza de inserción, elimina el riesgo de desplazamiento de la junta
- Instalación automatizada, elimina el riesgo de error humano
Material
- Caucho sintético (EPDM)
- Dureza 50±5 IRHD

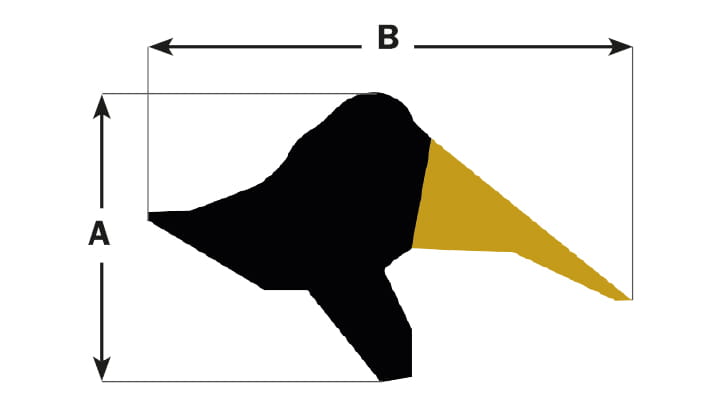

Sizing Chart
| TAMAÑO DE LA TUBERÍA (mm)) | A (mm) | B (mm) |
|---|---|---|
| 100 | 10.7 | 19.6 |
| 110 | 11.5 | 17.7 |
| 125 | 13.9 | 19.9 |
| 160 | 15.0 | 21.8 |
| 200 | 15.3 | 26.6 |
| 250 | 17.5 | 29.6 |
| 315 | 21.4 | 38.0 |
| 355 | 17.0 | 31.5 |
| 400 | 25.3 | 43.6 |
| 500 | 22.0 | 41.9 |
| 630 | 26.9 | 48.9 |
| 710 | 29.6 | 53.7 |
| 800 | 43.8 | 75.0 |
Dimensiones y nomenclatura
En cada junta se indica el perfil, el diámetro y la dimensión de tubería recomendada, así como la fecha de fabricación. Esta información se incluye, además, en el embalaje.
Sujeto a modificación por razones técnicas.
Ensamblaje
Previo al ensamblaje, inspecione la espiga y la campana ante posibles daños y elimine eventuales partículas de suciedad. Achaflane la espiga, elimine cualquier posible rebaba.
Aplique el lubricante de manera homogénea en el extremo de la espiga.
Alinee la espiga y la campana y deslice la espiga en el interior de la tubería hasta el lugar adecuado.
