Trelleborg 165 es un junta integrada para tuberías de hormigón. Garantiza un sellado hermético entre tuberías, secciones de los pozos y conexiones entre tuberías y pozos.
El sello se funde en la toma durante la fabricación de la tubería. Esto asegura el sello en la posición correcta, minimizando el riesgo de desplazamiento del sello.

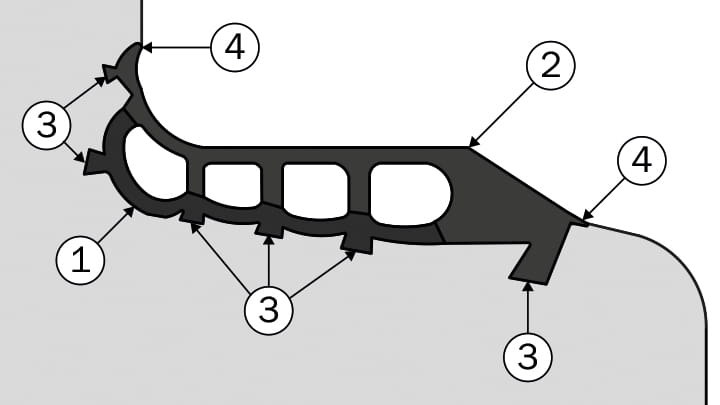

Trelleborg 165 está coextruido, utilizando compuestos de caucho EPDM especialmente formulados de dos arneses para formar el sellado perfecto:
- El molde, hecho de caucho rígido (70 IRHD) asegura una junta precisa durante la formación
- La sección de sellado, hecha de caucho de menor dureza (50 IRHD) es una junta combinada de labio y compresión
- Las secciones de retención se insertan en el hormigón durante la fabricación de la tubería y fijan la junta en la posición correcta
- El labio situado contra el molde evita la entrada de hormigón
Características y ventajas principales
- Se inserta en la tubería o pozo de hormigón durante la fabricación
- No se desplaza durante el almacenaje y transporte
- Ahorre tiempo durante el montaje
Material
- Caucho sintético EPDM
- Sección de sellado 50+/-5 IRHD
- Sección de formado 70+/-5 IRHD
Tamaño de la tubería

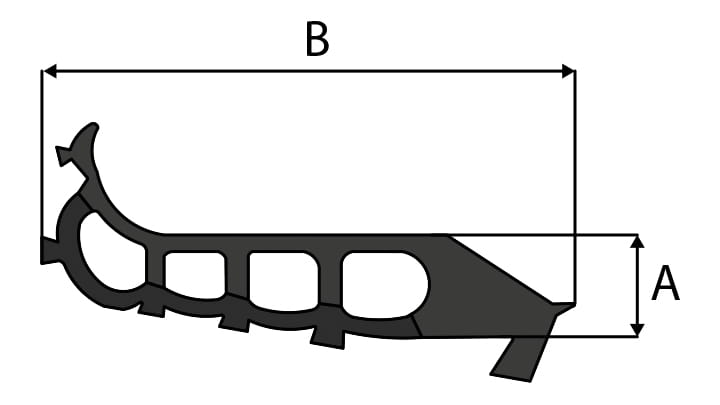

| PIPE DN (mm) | PROFILE | Effective thickness MM | A (mm) | B (mm) |
|---|---|---|---|---|
| 250-300 | 12 | 12.0 | 12.4 | 64.5 |
| 300-600 | 14 | 14.0 | 14.7 | 72.4 |
| 300-600 | 14T | 14.0 | 14.6 | 86.5 |
| 675-1200 | 18 | 18.0 | 18.4 | 89.2 |
| 675-1200 | 18N | 18.0 | 18.4 | 98.3 |
| 675-1200 | 18T | 18.0 | 18.4 | 109.2 |
| 1200-1600 | 22 | 22.0 | 22.4 | 107.1 |
| 1200-600 | 22T | 22.0 | 22.6 | 119.4 |
| 1600-2500 | 26 | 26.0 | 26.5 | 128.3 |
Dimensionesy nomenclatura
En cada junta se indica el espesor del perfil, el diámetro exterior, la dimensión de tubería recomendada y el periodo de producción. Información, además, disponible en el embalaje.
Sujeto a modificación por razones técnicas.
Ensamblaje

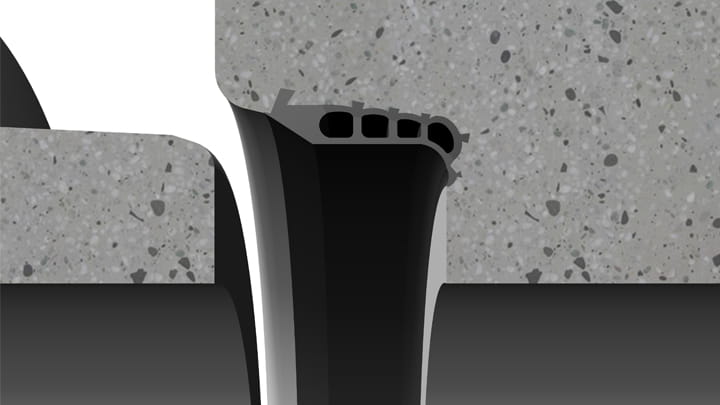

Compruebe que la espiga y la campana estén en buen estado y libres de lodo y grava. Aplique el lubricante sobre la superficie de la espiga de manera homogénea, prestando especial atención a su radio frontal.

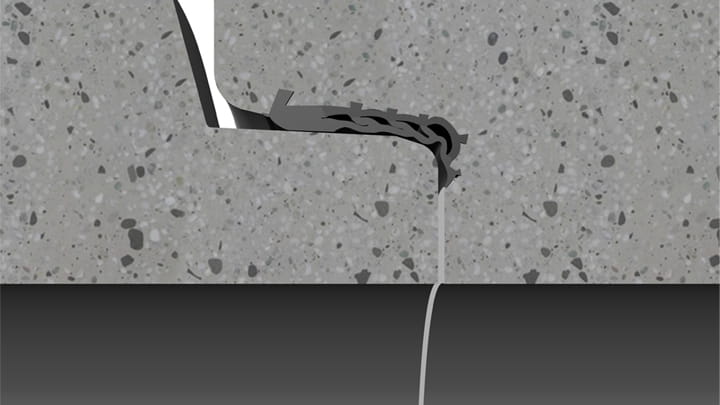

Centre la espiga en la campana y presione las tuberías entre sí. El diseño de la junta evita el contacto hormigón con hormigón.
