Trelleborg 140 Lamell es una junta deslizante prelubricada que se expande sobre la espiga de la tubería o pozo de hormigón. No se requiere lubricación adicional para el ensamblaje.
Gracias al lubricante, la junta es de fácil manejo, y se requiere menor fuerza de ensamblaje, ya que no existe fricción entre el caucho y el hormigón.

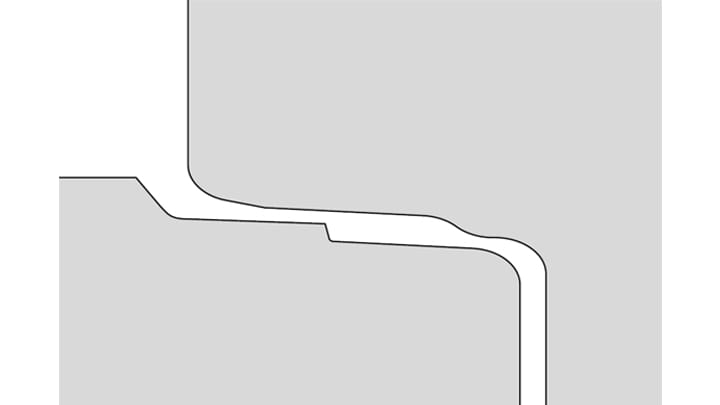

Durante la instalación, la capa prelubricada se desliza hasta la parte superior de la espiga, dentro de la pequeña separación entre la espiga y la campana. Ésto evita el contacto hormigón con hormigón y proporciona una distribución eficaz de las cargas transversales en la junta.

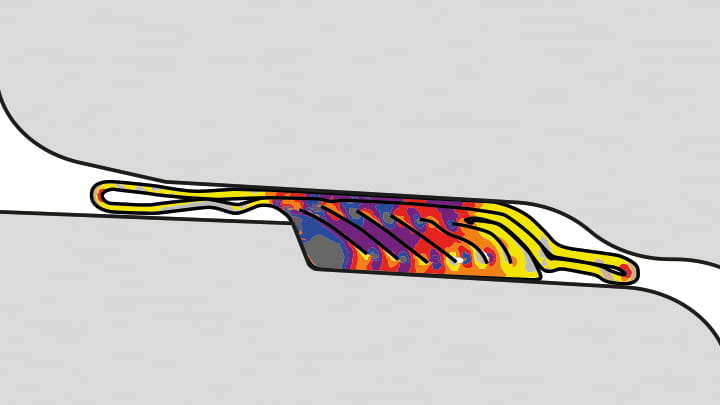

La sección transversal rectangular del cuerpo sellante hace que la junta sea muy flexible y proporcione una excelente de área contacto.
Su rendimiento depende de la precisión dimensional y del acabado superficial de la espiga y la campana.
La junta cumple los requisitos de la normativa europea y su diseño es estándar en la mayoría de los países.
Características y ventajas principales
- Muy flexible, proporciona una excelente área de contacto
- Fácil instalación, sin fricción entre el caucho y el hormigón
- La gran área de contacto cubre las pequeñas imperfecciones en la superficie
Material
- Caucho sintético SBR o EPDM - Dureza 40±5 IRHD
- De conformidad con la norma EN 681-1
- Protección frente al ozono. Disponible en material resistente al aceite bajo pedido
Tamaño de la tubería

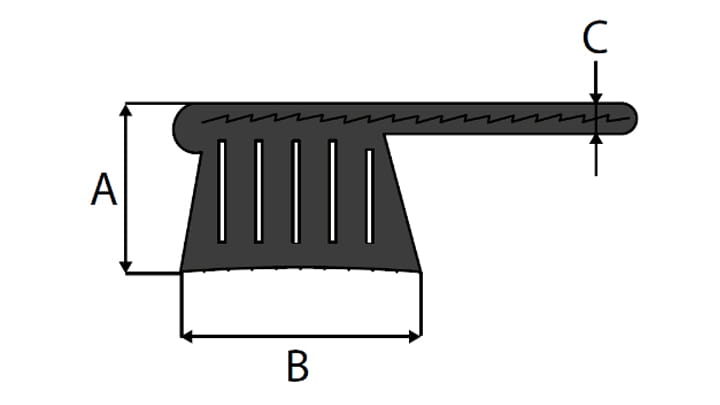

| A (mm) | B (mm) | C (mm) |
|---|---|---|
| 13.5 | 17.5 | 2.7 |
| 16.5 | 24.0 | 2.5 |
| 18.5 | 26.0 | 3.3 |
| 20.0 | 28.0 | 2.8 |
| 22.5 | 30.0 | 3.2 |
| 24.5 | 32.0 | 3.5 |
| 28.0 | 35.0 | 5.0 |
| 32.0 | 40.0 | 5.2 |
Dimensiones y nomenclatura
En cada junta se indica el espesor del perfil, el diámetro exterior, la dimensión de tubería recomendada y el periodo de producción. Información, además, disponible en el embalaje.
Sujeto a modificación por razones técnicas.
Ensamblaje

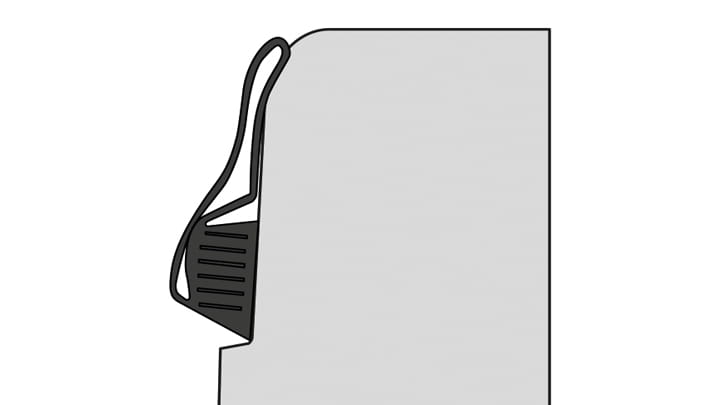

Expanda la junta sobre la espiga.

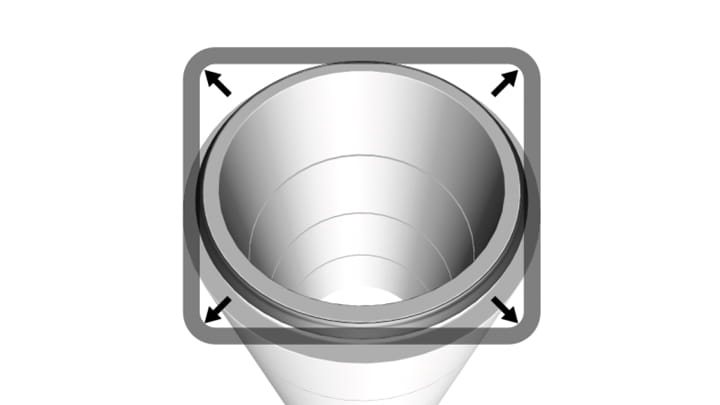

Iguale la tensión de la junta levantándola y soltándola en algunos puntos. La junta debe quedar colocada de manera homogénea sobre el soporte del sello.

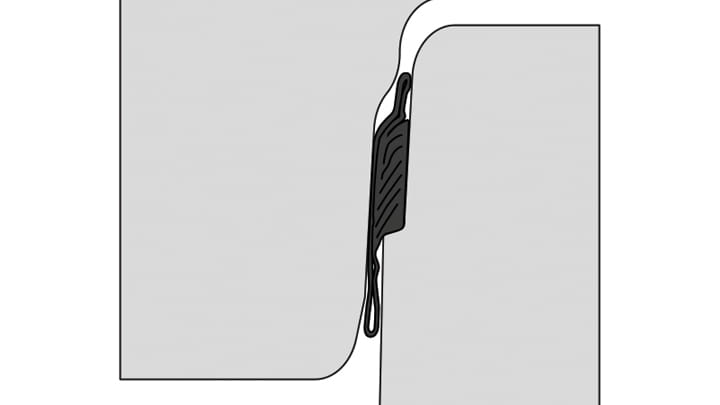

Centre la junta y ensamble utilizando el equipo adecuado.
