Le Trelleborg 159 Wedge est un joint glissant qui est étiré sur l’about mâle du tuyau ou du regard. Le lubrifiant est appliqué sur la tulipe avant l'assemblage.
Cette conception de l'assemblage constitue la norme dans de nombreux pays.

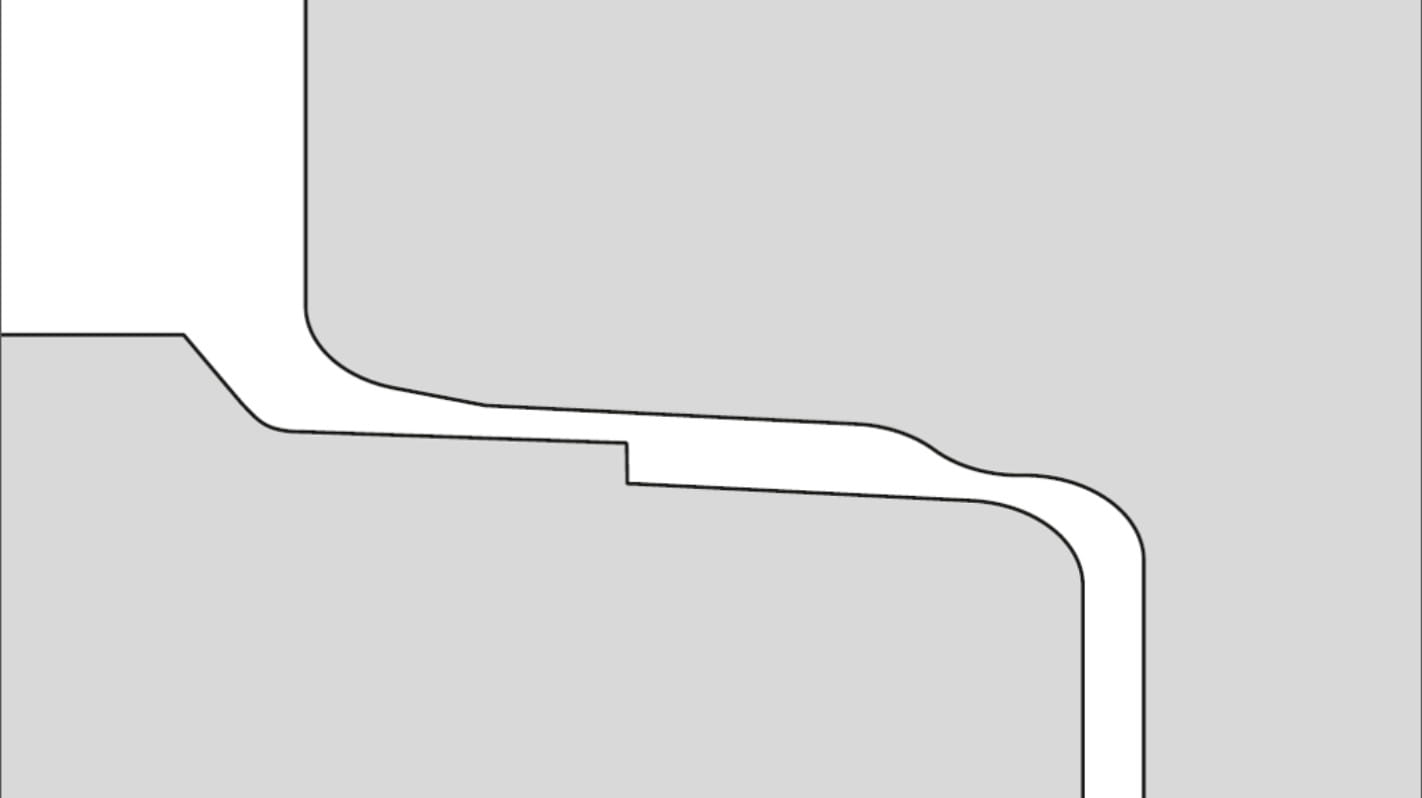

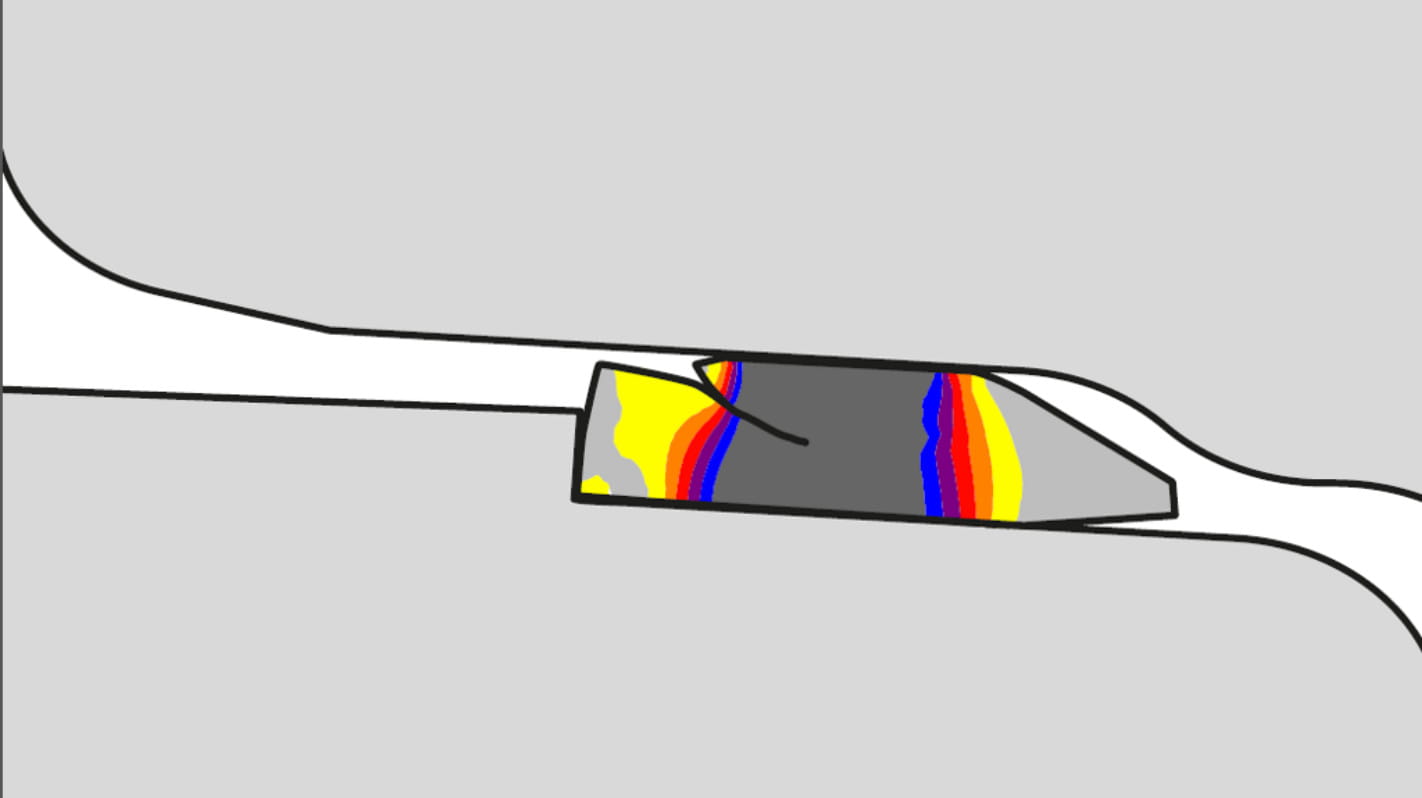

Le joint est comprimé lorsque l’about mâle est inséré dans la tulipe, créant une étanchéité à la fois sous pression interne et externe. Le design en forme de coin facilite l'auto-centrage et convient particulièrement aux tuyaux de fonçage lorsqu'un assemblage résistant aux pressions plus élevées est requis.
Une version « S » est disponible dans un nombre limité de profils, avec une dimension « B » réduite, lorsque la conception de l'assemblage ou la longueur de l’about mâle ne conviennent pas pour un joint standard.
Le joint Trelleborg 159 Wedge répond à toutes les normes européennes actuellement applicables. En outre, le fait que l'effort à fournir soit faible rend l'emboitement plus facile.
Advantages et caractéristiques
- Faible effort à l’emboitement
- Excellente capacité d'étanchéité sous pression, à la fois interne et externe
- Aide au centrage du joint lors de l'emboitement

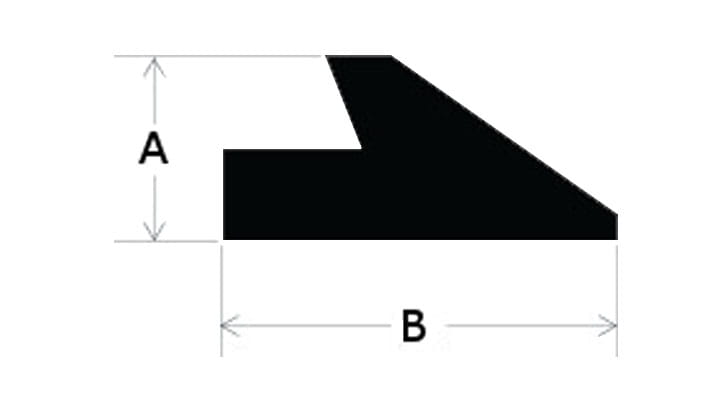

| A (mm) | B (mm) | B (mm) | Joint Gap (mm) |
| "S" Version |
|||
| 8.5 | 8.2 | 5.3±0.7 | |
| 10.0 | 21.4 | 6.2±0.8 | |
| 12.0 | 25.7 | 7.4±0.9 | |
| 14.0 | 30.0 | 8.6±1.1 | |
| 16.0 | 30.0 | 26.0 | 9.8±1.3 |
| 18.0 | 38.6 | 28.0 | 11.0±1.4 |
| 20.0 |
42.9 | 31.8 | 12.2±1.5 |
| 22.0 | 47.1 | 35.0 | 13.5±1.7 |
| 24.0 | 50.0 | 38.5 | 14.7±1.9 |
| 26.0 | 55.7 | 41.7 | 15.9±2.1 |
| 28.0 | 49.0 | 44.4 | 17.3±2.1 |
| 30.0 | 53.7 | 18.3±2.5 |
Dimensions et marquage
Sur chaque joint, le profil, le diamètre, les dimensions de tuyau appropriées ainsi que la date de fabrication sont indiqués. Les informations correspondantes figurent également sur l'emballage.
Susceptible de modifications pour raisons techniques.

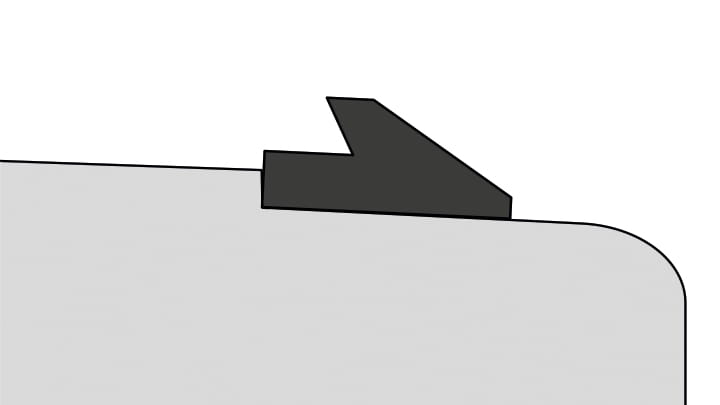

Étirez le joint sur l’about mâle et positionnez-le contre l'épaulement comme indiqué sur l'image.
Répartissez la contrainte en soulevant et en relâchant le joint en plusieurs points.

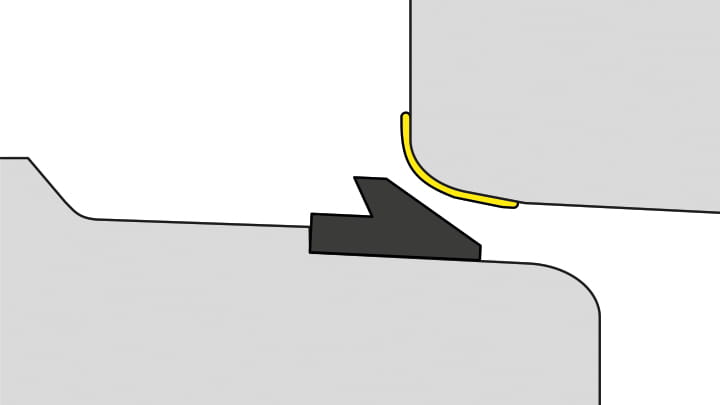

Appliquez du lubrifiant dans la tulipe. Celui-ci doit être réparti uniformément sur la surface de toute la tulipe.

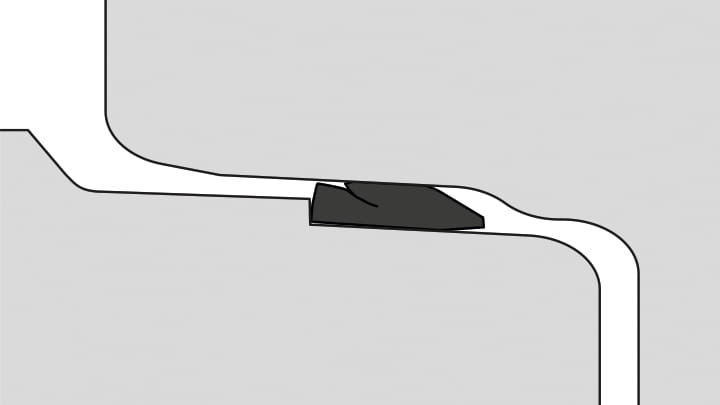

Centrez l’about mâle dans La tulipe et procédez à l'emboitement.
Trelleborg 159 Wedge
Fiche technique en anglais
