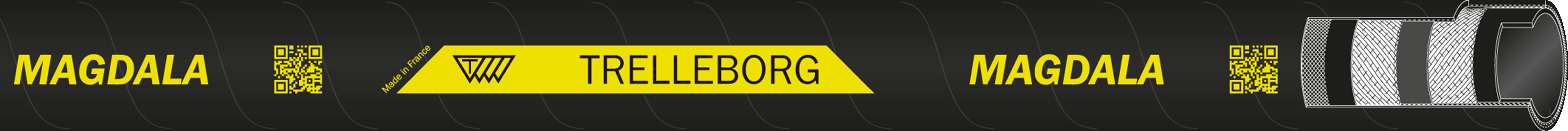

MAGDALA

Applications

Refoulement des hydrocarbures pour les barges et les docks ainsi que pour les produits raffinés à teneur en aromatiques jusqu’à 50%.

Avantages

- Peut s’enrouler à plat sur un cerclage acier de 800mm. - Tube lisse réduisant les pertes de charge. - Pliable et écrasable.

Vue d'ensemble

Tube

NBR résistant à l’huile, noir, lisse.

Armature

nappes textiles

Revêtement

CR résistant à l’huile et aux intempéries, noir, aspect grain toile.

Température

-20 to +82

Normes et homologations

Disponible avec bride vulcanisée fixe ou tournante (douille standard ou type END-FLEX®).

Informations complémentaires

Rayon de courbure testé sous pression de service de 3.5bar (test non applicable pour DN 300mm).
Poids du flexible assemblé : nous consulter.
MAGDALA avec raccord assemblé ou serti : voir la fiche produit MAGDALA C.
Tube spécifique disponible sur demande :
- Tube NBR adapté pour les transferts récurrents de carburant pour l’aviation.
- Tube HNBR sur demande pour huile chaude jusqu'à 125°C en service continu ou 135°C en service temporaire.
- Tube FKM sur demande pour produits raffinés à teneur en aromatiques jusqu'à 100% ou huile chaude à 150°C en service continu ou 200°C en service temporaire.
Deux bandes blanches radiales ajoutées aux extrémités pour se différentier de la version standard. Marquage vert pour FKM.

Spécifications techniques

ID (mm)	OD (mm)	Pression de service (bars)	Pression d'éclatement (bars)	Dépression max. (bars)	Rayon de courbure (mm)	Poids (kg/m)	Longueur (m)	Référence article
