Applications
Idéalement conçu pour les lignes basse pression hydrauliques et pneumatiques pour la robotique dans l'industrie automobile.
Utilisé avec des raccords à douilles annelées rapides sans collier pour une pression de service maximale de 16bar (250psi).
Ne convient pas pour des utilisations avec impulsions.
Avantages
- Livraison en longueurs de 40, 80 et 100 m sur tourets bois.
- Trés bonne résistance à l'abrasion.
- Souplesse, légèreté et maniabilité.
- Sans silicone.
Design
Vue d'ensemble
Tube
NBR/PVC, résistant à l'huile, noir, lisse.
Armature
tressée textile
Revêtement
NBR/PVC, résistant à l'abrasion, à l’huile et aux intempéries, noir, bleu, rouge ou vert, lisse.
Normes et homologations
Utilisé avec raccords à douilles annelées rapides sans collier avec pression de service maximale de 16bar (250psi).
Informations complémentaires
Livraison en longueurs de 40, 80 et 100m sur tourets bois.
Longueur de 20m : livrée en couronnes avec film PE sur palette.

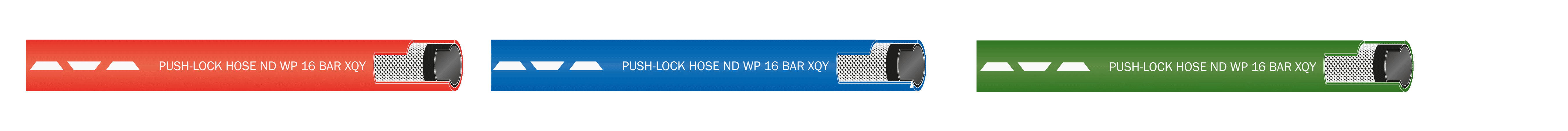

4 couleurs standards proposées.
Type BK = Noir / Type RE = Rouge
Type BL = Bleu / Type GR = Green
Longueur de 20m : livrée en couronnes avec film PE sur palette.
4 couleurs standards proposées.
Type BK = Noir / Type RE = Rouge
Type BL = Bleu / Type GR = Green
Spécifications techniques
| ID (mm) | OD (mm) | Pression de service (bars) | Pression d'éclatement (bars) | Dépression max. (bars) | Rayon de courbure (mm) | Poids (kg/m) | Longueur (m) | Référence article |
¤ Selon disponibilité. * Tolérance sur longueur : ±1% (norme ISO 1307)
