Applications
Transport pneumatique et hydraulique de produits extrêmement abrasifs.
Avantages
Durée de vie au minimum 10 fois supérieure à un tuyau caoutchouc.
4 à 5 fois plus flexible que les tuyaux céramiques standards.
Très grande facilité et rapidité d’installation :
Tronçonnable sur site sans outil spécifique.
Rapidité de montage des raccords BLOC-END®.
30 à 60% plus léger que les tuyaux céramiques standards.
Design
Dessin technique

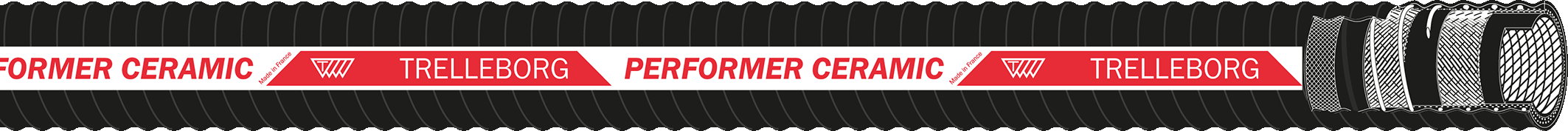

Vue d'ensemble
Tube
céramique Al203,92% noyée dans un tube NR, noir,
Armature
nappes synthétiques avec hélice de renforcement en acier noyée dans la paroi,
Revêtement
EPDM, résistant aux intempéries, aspect grain toile, noir, ondulé
Température
-30 to +70
Informations complémentaires
Les tuyaux sont fabriqués et livrés à la longueur.
Raccords et raccordements
Les tuyaux sont équipés de raccords BLOC-END® et doivent être utilisés aux pressions de service maximales suivantes :
Ø int.≤150mm : PS=10bar,
Ø int.>150mm :
PS=10bar pour les applications statiques (sans mouvement du tuyau, sans colonne d’eau, sans traction) et/ou pour une température inférieure à 40°C,
PS=5bar pour les applications dynamiques et/ou pour une température supérieure à 40°C.
Ø int.≤150mm : PS=10bar,
Ø int.>150mm :
PS=10bar pour les applications statiques (sans mouvement du tuyau, sans colonne d’eau, sans traction) et/ou pour une température inférieure à 40°C,
PS=5bar pour les applications dynamiques et/ou pour une température supérieure à 40°C.
Spécifications techniques
| ID (mm) | Epaisseur de paroi (mm) | OD (mm) | Pression de service (bars) | Pression d'éclatement (bars) | Dépression max. (bars) | Rayon de courbure (mm) | Poids (kg/m) | Longueur (m) | Référence article | Stock ou min. de commande (m) |
¤ Selon disponibilité. * Tolérance sur longueur : ±1% (norme ISO 1307)
TELECHARGEMENTS
Fiche produit
Fiche produit (PDF)
Guide de manipulation
Guide d'utilisation
Guide de stockage
Guide d'utilisation
Performer Ceramic
Brochure
Vidéos et animations 3D
La solution Performer Ceramic
Les carreaux de céramique sont intégrés dans le tube interne du tuyau Performer Ceramic. Le matériau céramique a été sélectionné pour son excellente résistance à l'abrasion et permet une durée de vie au moins 10 fois supérieure à celle d'un tuyau en caoutchouc.
Etudes de cas

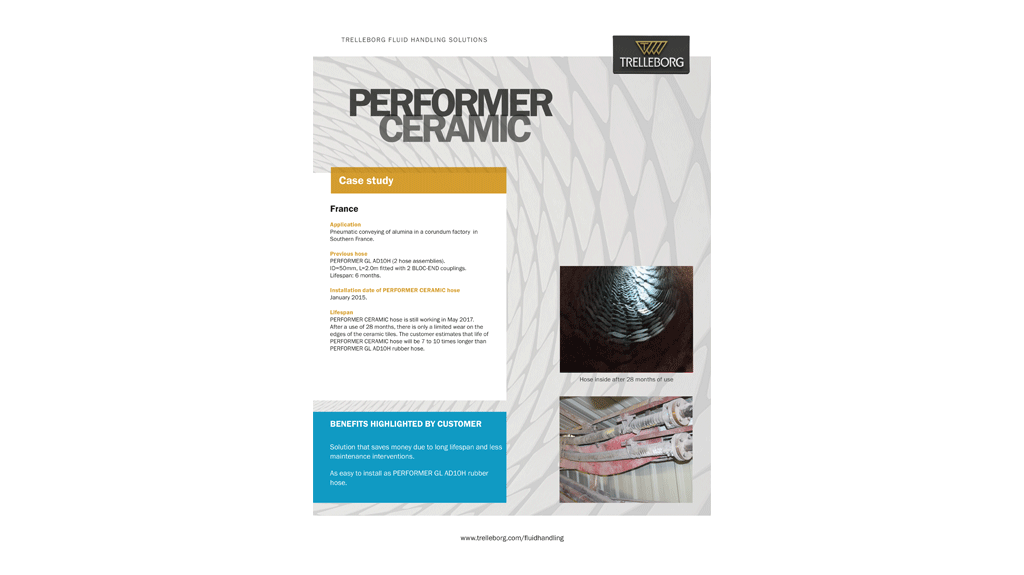

Transport pneumatique d'alumine dans une usine de corindon
Pneumatic conveying of alumina in a corundum factory in Southern France.

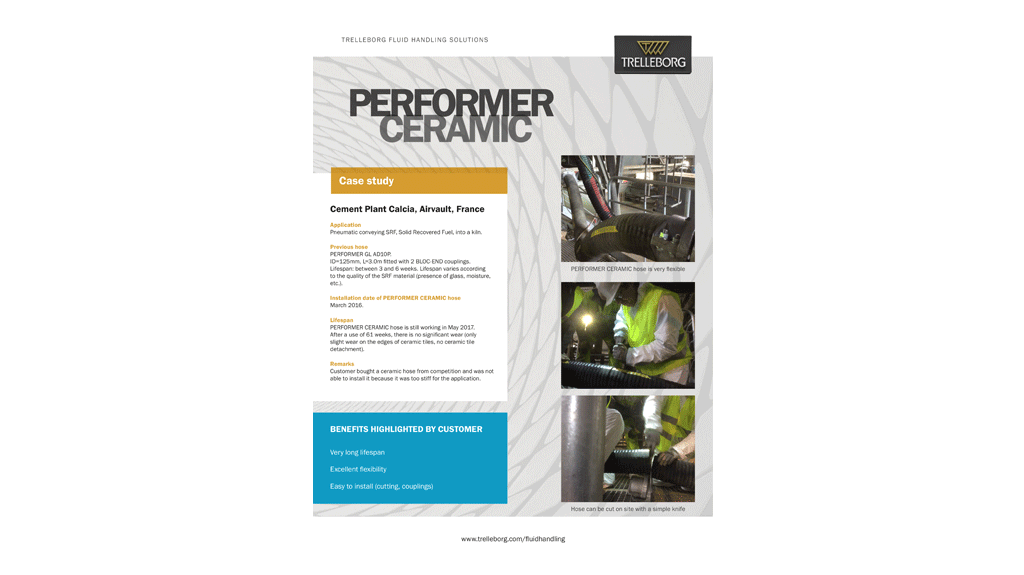

Cimenterie Calcia, Airvault, France
Cement plant Calcia, Airvault, France
