Applications
Transport hydraulique par refoulement de produits abrasifs.
Avantages
Excellente résistance à l’abrasion.
Faibles coûts d’installation.
Amortissement des coups de bélier.
Réduction des pertes de hauteur de pression.
Amortissement des vibrations et du bruit.
Stabilité dimensionnelle exceptionnelle à la pression.
Bonne tenue au rond.
Bonne résistance aux intempéries.
Design
Dessin technique

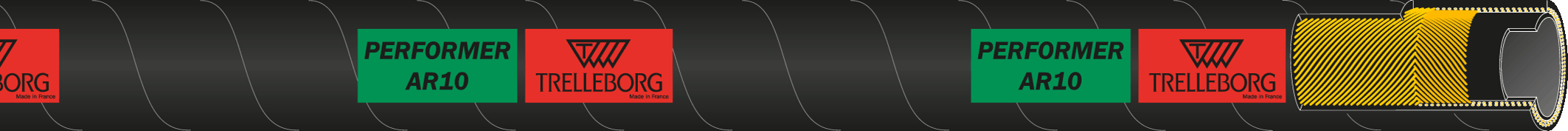

Vue d'ensemble
Tube
NR résistant à l’abrasion, lisse, noir,
Armature
2 nappes de câbles métal pour diamètres de 100 à 400mm, 4 nappes de câbles métal pour diamètres de 450 à 500mm,
Revêtement
EPDM résistant aux intempéries, aspect grain toile, noir,
Température
-30 to +70, Pointes à +80°C
Propriétés électriques
tube et revêtement conducteurs.
Raccords et raccordements
Les tuyaux équipés de brides END-FLEX® peuvent travailler conformément aux pressions de service ou dépressions indiquées dans le tableau.
Spécifications techniques
| ID (mm) | Epaisseur de paroi (mm) | OD (mm) | Pression de service (bars) | Pression d'éclatement (bars) | Dépression max. (bars) | Rayon de courbure (mm) | Poids (kg/m) | Longueur (m) | Référence article | Stock ou min. de commande (m) |
¤ Selon disponibilité. * Tolérance sur longueur : ±1% (norme ISO 1307)
