Description du produit

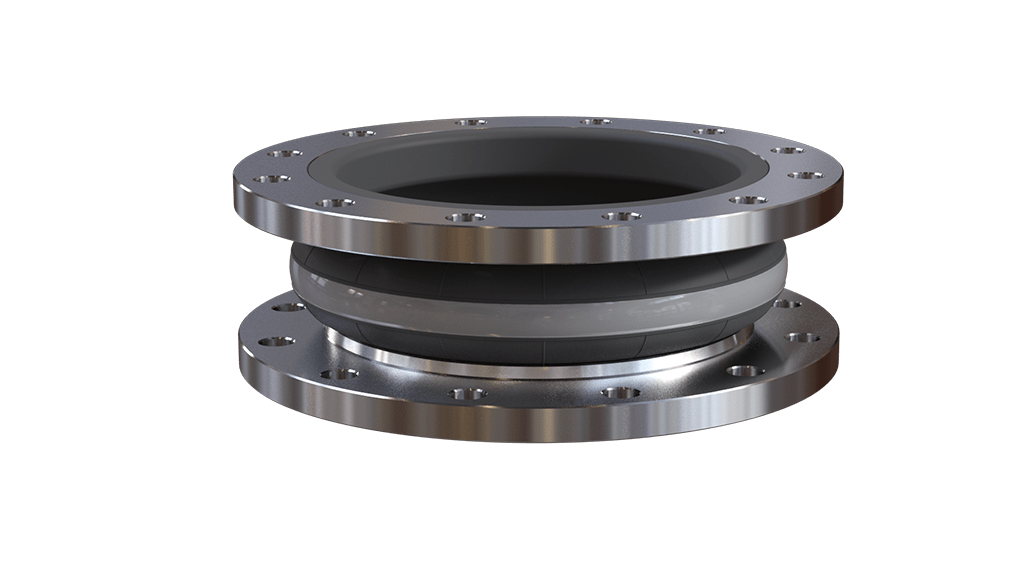

Le joint de dilatation en caoutchouc ERV White est utilisé pour les raccordements flexibles dans les systèmes de tuyauterie destinés à des applications alimentaires. La paroi interne de ce joint de dilatation est conforme à la législation allemande sur la transformation des aliments et convient aux huiles et graisses végétales. Le joint de dilatation n'est pas adapté à l'eau potable. Les brides de l'ERV White sont rotatives et disponibles en standard en DIN PN10 et PN16. La température de fonctionnement dépend du fluide et varie de -20 °C à +90 °C. La pression de service maximale est de 16 bars, 10 bars pour les diamètres plus importants.

CONSTRUCTION

  • Paroi intérieure en caoutchouc nitrile blanc (NBR) durable, sans soudure
  • Renforcée par un textile en PA
  • Paroi extérieure en chloroprène (CR)
  • Non conductrice d'électricité
  • Brides rotatives en acier galvanisé


HOMOLOGATIONS

Homologuée par DNV-GL


OPTIONS

  • La plupart des tailles sont disponibles en différentes longueurs neutres
  • Brides conformes aux normes DIN PN6, PN25, PN40, ASA 150 lbs ou BS10
  • Brides en acier inoxydable ou en bronze
  • Tiges de fixation
  • Revêtement en PTFE
  • Anneaux de soutien sous vide
  • Couvercle de protection contre les incendies
Développer
Réduire

Données sur le produit

N° DE PIÈCE DIAMÈTRE INTÉRIEUR A (MM) LONGUEUR B (MM) PRESSION DE SERVICE (BAR) DIMENSIONS DE LA BRIDE CLASSE DIAMÈTRE EXTÉRIEUR C (MM) PITCH D (MM) E x F (NUMERO x MM)
300 045 025 25 130 16 DIN PN10/16 115 85 4x14
300 045 032 32 130 16 DIN PN10/16 140 100 4x18
300 045 040 40 130 16 DIN PN10/16 150 110 4x18
300 045 050 50 130 16 DIN PN10/16 165 125 4x18
300 045 065 65 130 16 DIN PN10/16 185 145 4x18
300 045 080 80 130 16 DIN PN10/16 200 160 8x18
300 045 100 100 130 16 DIN PN10/16 220 180 8x18
300 045 125 125 130 16 DIN PN10/16 250 210 8x18
300 045 150 150 130 16 DIN PN10/16 285 240 8x22
300 045 201 200 130 10 DIN PN10 340 295 8x22
300 045 200 200 130 16 DIN PN16 340 295 12x22
300 045 251 250 130 10 DIN PN10 395 350 12x22
300 045 250 250 130 16 DIN PN16 405 355 12x26
300 045 301 300 130 10 DIN PN10 445 400 12x22
300 045 300 300 130 16 DIN PN16 460 410 12x26
300 045 351 350 200 10 DIN PN10 505 460 16x22
300 045 401 400 200 10 DIN PN10 565 515 16x26
300 045 501 500 200 10 DIN PN10 670 620 20x26
300 045 601 600 200 10 DIN PN10 780 725 20x30

Mouvements
Les mouvements maximaux du joint de dilatation ERV White indiqués ci-dessous s'appliquent à la longueur neutre pour des températures de fonctionnement allant jusqu'à +50 ºC et ne sont pas combinés (pas de mouvements latéraux/axiaux simultanés). Les mouvements admissibles sont réduits de 25 % pour les températures comprises entre +50 ºC et +70 ºC et de 40 % pour les températures comprises entre +70 ºC et +90 ºC. L'utilisation de l'anneau de vide optionnel entraîne une réduction de 50 %.
NOMINAL DIAMÈTRE (MM) COMPRESSION (MM) Allongement (mm) Latéral (mm) Angulaire (degrés)
25-80 30 20 ± 30 ± 30
100-150 30 20 ± 30 ± 20
200 25 30 ± 30 ± 10
250-300 10 30 ± 15 ± 5
350-600 40 35 ± 30 ± 8
