Le joint Trelleborg 118 est un joint pré lubrifié qui se monte sur l’emboitement des regards béton. Aucune autre lubrification n’est nécessaire au montage.

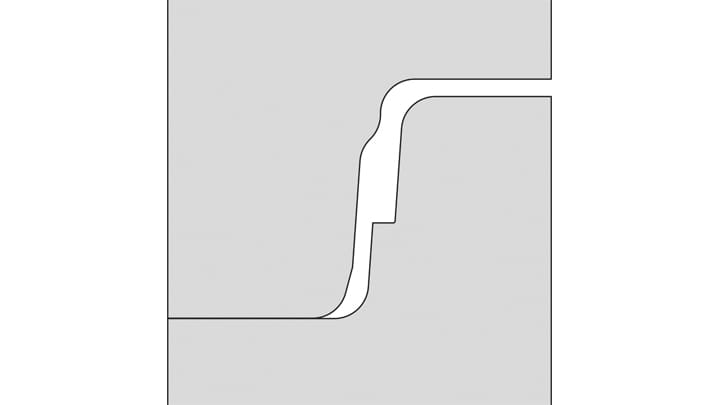

L’emboitement est standard dans la plupart des pays. Le plan de cet emboitement est disponible sur demande à Trelleborg.
Le joint est conçu avec une lèvre pré lubrifiée en usine.

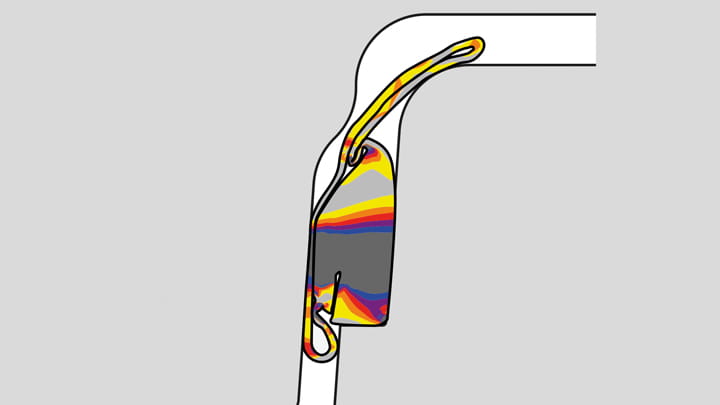

Cette lèvre étanche permet de contenir le lubrifiant. Pendant l’installation cette mince membrane se déroule sur le corps du joint. Cette conception permet une installation avec une faible force d’emboitement, sans friction entre le caoutchouc et le béton.
La conception spéciale de l’articulation permet également l’auto-centrage lors de la mise ne place.
Advantages et caractéristiques
- Centrage facile lors de l'emboitement
- Montage facilité, pas de frottement caoutchouc/béton
- Environnement de travail sécurisé

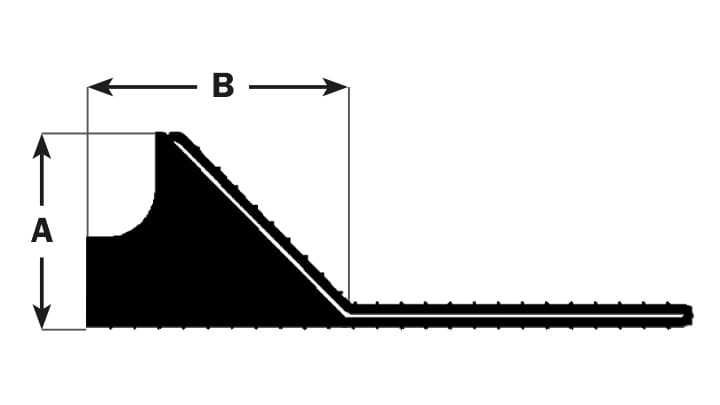

| A (mm) | B (mm) | Écart de l'assemblage |
|---|---|---|
| 18.0 | 25.0 | 10.4±1.4 |
| 20.0 | 26.5 | 11.5±1.5 |
| 21.5 | 30.0 | 12.5±1.6 |
| 22.0 | 30.0 | 12.7±1.7 |
| 24.0 | 33.0 | 13.5±2.0 |
| 28.0 | 38.0 | 16.0±2.5 |
Dimensions et marquage
Sur chaque joint, le profil, le diamètre, les dimensions de tuyau appropriées ainsi que la date de fabrication sont indiqués. Les informations correspondantes figurent également sur l'emballage.
Susceptible de modifications pour raisons techniques.

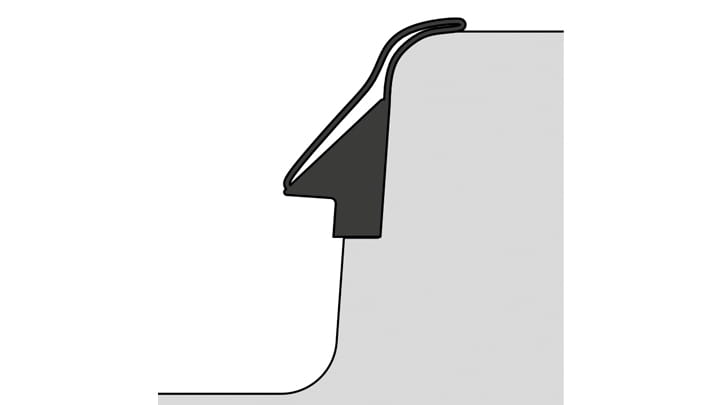

Étirez le joint sur l’about mâle et positionnez-le contre l'épaulement.

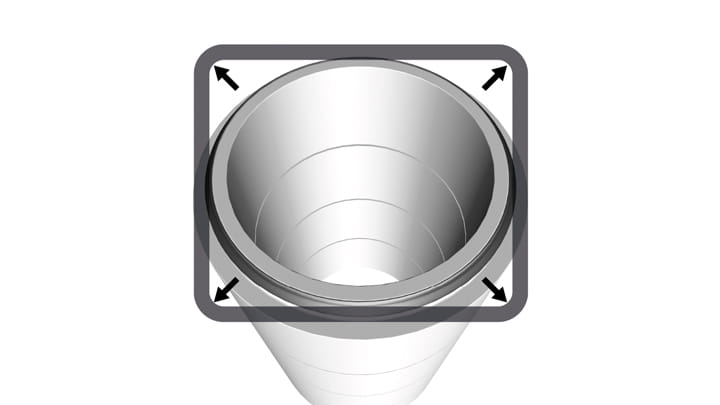

Répartissez la contrainte dans le joint en le soulevant et en le relâchant en plusieurs points.
Le joint doit reposer uniformément sur l’ensemble de l’épaulement.
La lubrification de la réhausse et de l’about male n’est pas nécessaire.

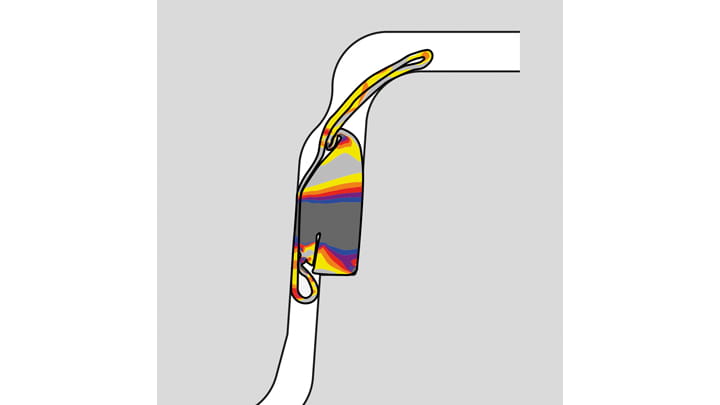

Ci-contre, la position du joint après montage.
