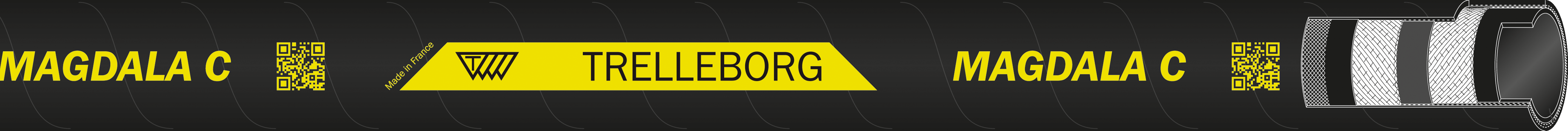

MAGDALA C

Applications

Refoulement des hydrocarbures pour les barges et les docks ainsi que pour les produits raffinés à teneur en aromatiques jusqu’à 50%.

Avantages

Peut s’enrouler à plat sur un cerclage acier de 800mm. Pliable et écrasable. Renfort axial.

Vue d'ensemble

Tube

NBR résistant à l’huile, lisse, noir,

Armature

nappes textiles,

Revêtement

CR résistant à l’huile et aux intempéries, aspect grain toile, noir,

Température

-20 to +82

Propriétés électriques

tresse de masse intégrée, R<0.5Ω/m (discontinuité électrique sur demande).

Normes et homologations

EN 1765:2016 type L15.
Transport de Matières Dangereuses.

Informations complémentaires

Rayon de courbure testé sous pression de service de 3.5bar.
Flexible avec bride vulcanisée : voir la fiche produit MAGDALA.
Tube spécifique disponible sur demande :
- Tube NBR adapté pour les transferts récurrents de carburant pour l’aviation.
- Tube HNBR sur demande pour huile chaude jusqu'à 125°C en service continu ou 135°C en service temporaire.
Deux bandes blanches radiales ajoutées aux extrémités pour se différentier de la version standard.

Raccords et raccordements

Extrémités du tuyau assemblées avec un collier ou serties avec un raccord conforme à la norme EN 14420 (brides fixes ou tournantes, raccords filetés, Camlock ou raccords demi-symétriques).

Spécifications techniques

ID (mm)	Epaisseur de paroi (mm)	OD (mm)	Pression de service (bars)	Pression d'éclatement (bars)	Dépression max. (bars)	Rayon de courbure (mm)	Poids (kg/m)	Longueur (m)	Référence article	Stock ou min. de commande (m)
