Produktbeschreibung

Spulenlager können in einer Vielzahl industrieller Anwendungen eingesetzt werden, um eine Relativbewegung der aufgehängten Masse zum Boden zu ermöglichen und die Auswirkungen von Lärm, Vibrationen und Stößen zu isolieren.


Die Halterungen sind in einer großen Auswahl an Größen mit geringer bis hoher Tragfähigkeit erhältlich und verfügen über metrische Standardgewinde in verschiedenen Längen. Sie sind am effektivsten, wenn sie zur Aufnahme von Scher- und Druckbelastungen eingesetzt werden, können aber auch in reiner Scher- oder Druckrichtung verwendet werden.

Produktpalette

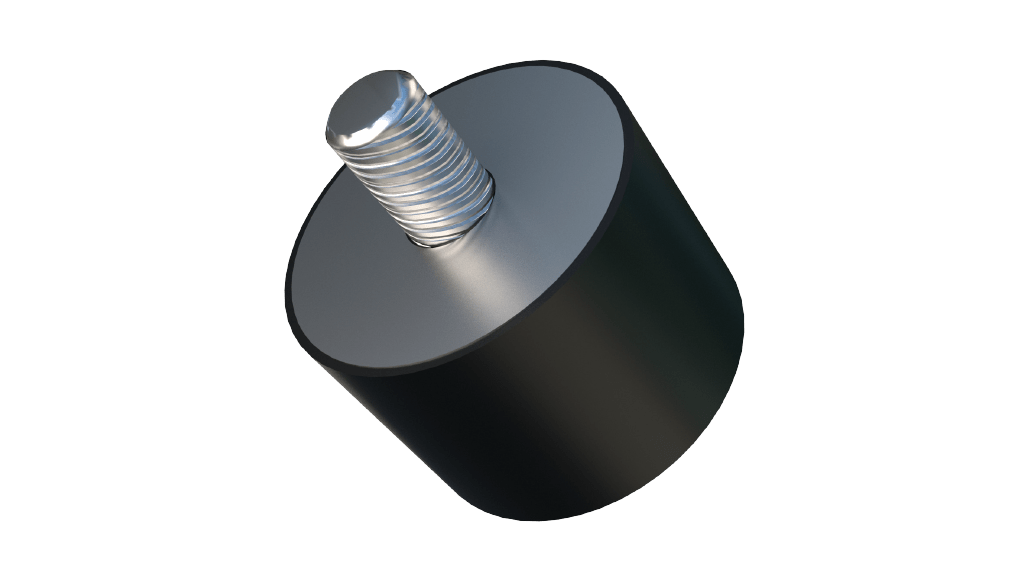

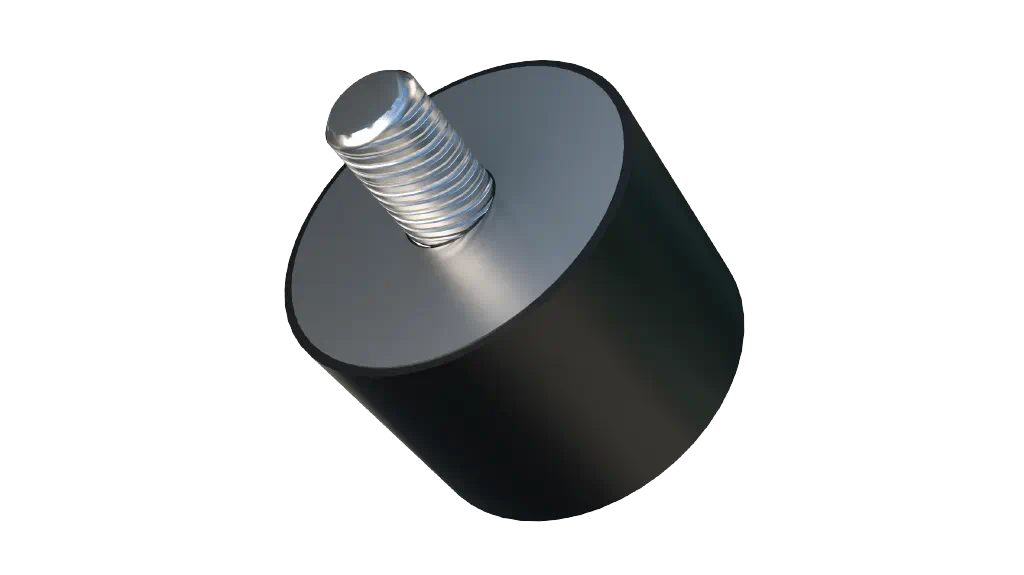

Bobbin_Type-A-blue

Typ A

Siehe das Datenblatt
Typ A Produktdaten
Die angegebenen Werte beziehen sich auf Naturkautschuk (NR). Andere Mischungsarten und Härten sind auf Anfrage erhältlich. Die technischen Werte dienen nur zur Information. Andere Abmessungen auf besondere Anfrage mit Mindestmenge und/oder Bestellwert.
REFERENZ* ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD). ABMESSUNGEN (mm) KOMPRESSION SHEAR MAX.
BOLT
TORQUE (Nm)
ØD H Ød L MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)		 MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
TYP A STANDARD
A10/10 19-0272 20-01435 60 10 10 M4 10 41 0,9 20 2 1,6
A10/15 19-0400 20-01066 60 10,0 15 M4 10,0 41 1,2 15 3,1 1,6
A13/10 A 1310 509003 60 13 10 M5 10 48 0,8 26 1,6 2,7
A13/15 A 1315 509007 60 13 15 M5 10 40 1,0 26 2,6 2,7
A13/20 A 1320 509015 60 13 20 M5 10 40 1,0 26 2,6 2,7
A15/8 A 1508 509018 60 15 8 M4 12 95 0,4 34 1,0 1,3
A15/10 A 1510 509019 60 15 10 M4 12 75 0,6 34 1,4 1,3
A15/15 19-0769 20-01068 60 15 15 M4 10 102 1,5 41 3,2 1,6
A15/15 A 1515 509020 60 15 15 M4 12 58 1,0 34 2,4 1,3
A15/20 A 1520 509022 60 15 20 M4 12 52 1,4 34 3,3 1,3
A15/30 A 1530 509048 60 15 30 M4 12 48 2,1 34 5,3 1,3
A16/10 A 1610 509049 60 16 10 M5 12 89 0,6 39 1,4 2,7
A16/15 A 1615 509050 60 16 15 M5 12 67 1,0 39 2,4 2,7
A16/20 A 1620 509051 60 16 20 M5 12 60 1,4 39 3,3 2,7
A16/25 A 1625 509052 60 16 25 M5 12 60 1,8 39 4,3 2,7
A20/8,5 A 208,5 509053 60 20 8,5 M6 17 220 0,4 61 1,0 4,7
A20/10 19-0296 20-00418 40 20 10 M6 15/18 173 0,5 71 1,4 8,3
A20/15 A 2015 509056 60 20 15 M6 17 121 0,9 61 2,1 4,7
A20/15 19-0383 20-01226 60 20 15 M6 18 163 1,2 71 2,6 8,3
A20/20 19-0384 20-00541 60 20 20 M6 15/18 163 1,7 71 4,5 8,3
A20/20 A 2020 509063 60 20 20 M6 17 103 1,3 61 3,1 4,7
A20/25 A 2025 509064 60 20 25 M6 17 95 1,7 61 4,1 4,7
A20/25 19-0387 20-01228 60 20 25 M6 15/18 153 2,1 61 6,2 8,3
A20/30 A 2030 509065 60 20 30 M6 17 95 2,2 61 5,0 4,7
A25/10 19-0297 20-00557 60 25 10 M6 18 306 0,8 122 1,5 8,3
A25/10 A 2510 509067 60 25 10 M8 20 184 0,3 61 0,8 11
A25/15 19-0415 20-00558 60 25 15 M6 18 296 1,5 112 2,5 8,3
A25/15 A 2515 509069 60 25 15 M6 18 216 0,9 95 2,2 4,7
509070 M8 20 11
A25/20 A 2520 509071 60 25 20 M6 18 176 1,3 95 3,1 4,7
A25/20 19-0416 20-00559 60 25 20 M6 18 286 2,6 112 3,8 8,3
A25/22 A 2522 509072 60 25 22 M8 20 176 1,5 95 3,6 11
A25/25 19-0419 20-01437 60 25 25 M6 18 265 2,7 107 5,4 8,3
A25/25 A 2525 509073 60 25 25 M6 18 158 1,7 95 4,1 4,7
509074 M8 20 11
A25/30 19-0421 20-01629 60 25 30 M6 18 255 3,4 92 6,7 8,3
A25/30 A 2530 509075 60 25 30 M8 20 148 2,1 95 5,2 11
A25/40 A 2540 509077 60 25 40 M8 20 137 2,9 95 7,2 11
A30/15 19-0267 20-01536 60 30 15 M8 20 510 0,9 173 2,6 20
A30/15 A 3015 509119 60 30 15 M8 25 353 0,9 137 2,2 11
A30/20 19-0388 20-01438 60 30 20 M8 20 449 1,7 173 3,9 20
A30/20 A 3020 509120 60 30 20 M8 25 277 1,3 137 3,1 11
A30/22 A 3022 509121 60 30 22 M8 25 277 1,5 137 3,5 11
A30/25 19-0389 20-01440 60 30 25 M8 20 408 2,1 163 5,3 20
A30/30 19-0392 20-01441 60 30 30 M8 20 387 2,9 153 6,6 20
A30/30 A 3030 509122 60 30 30 M8 25 225 2,1 137 5,2 11
A30/40 19-0393 20-00438 60 30 40 M8 20 306 4 102 10 20
A30/40 A 3040 509123 60 30 40 M8 25 206 2,8 137 7,1 11
A40/20 19-0268 20-01423 60 40 20 M8 23 918 1,5 306 3,8 20
A40/20 A 4020 509124 60 40 20 M10 25 588 1,3 243 3,1 23
A40/28 A 4028 509125 60 40 28 M10 25 464 1,9 243 4,7 23
A40/30 19-0395 20-01443 60 40 30 M8 23 714 2,4 306 6,6 20
A40/30 A 4030 509126 60 40 30 M8 23 464 2,2 243 5,1 11
A40/35 A 4035 509127 60 40 35 M10 25 417 2,4 243 6,1 23
A40/40 19-0397 20-00563 60 40 40 M8 23 663 3,5 265 9 20
A40/40 A 4040 509128 60 40 40 M8 23 417 2,9 243 7,0 11
509129 M10 25 23
A40/45 A 4045 509130 60 40 45 M10 25 381 3,3 243 7,9 23
A50/20 A 5020 509131 60 50 20 M10 25 1153 1,2 380 2,9 23
A50/20 19-0270 20-01444 60 50 20 M10 28 2039 2,1 510 3,6 40
A50/25 A 5025 509132 60 50 25 M10 25 919 1,6 380 3,9 23
A50/25 19-0401 20-00564 60 50 25 M10 28 1428 2,5 510 4,6 40
A50/30 A 5030 509133 60 50 30 M10 25 798 2,0 380 4,9 23
A50/30 19-0402 20-01445 60 50 30 M10 28 1428 3,2 510 6,4 40
A50/35 A 5035 509134 60 50 35 M10 25 725 2,4 380 5,9 23
A50/40 A 5040 509135 60 50 40 M10 25 677 2,7 380 6,9 23
A50/40 19-0404 20-01446 60 50 40 M10 28 1122 3,8 459 8,5 40
A50/45 A 5045 509136 60 50 45 M10 25 677 3,3 380 7,8 23
A50/45 19-0405 20-00882 60 50 45 M10 28 1071 4,1 459 10,1 40
A50/50 A 5050 509137 60 50 50 M10 25 618 3,5 380 8,9 23
A50/50 19-0407 20-00549 60 50 50 M10 28 1071 4,8 428 11,7 40
A60/25 A 6025 509138 60 60 25 M10 25 1519 1,6 547 3,9 23
A60/36 A 6036 509139 60 60 36 M10 25 1129 2,5 547 6,1 23
A60/45 A 6045 509140 60 60 45 M10 25 996 3,1 547 7,9 23
A70/35 A 7035 509141 60 70 35 M10 25 1759 2,3 745 5,7 23
A70/45 19-0512 20-01253 60 70 45 M10 28 2345 4,2 918 9,9 40
A75/40 19-0306 20-00547 60 75 40 M12 37 2957 3,6 1020 4,9 70
A70/50 A 7050 509142 60 70 50 M10 25 1391 3,4 745 8,6 23
A70/70 A 7070 509144 60 70 70 M10 25 1205 5,0 745 12,6 23
A75/25 A 7525 509145 60 75 25 M12 35 3039 1,5 855 3,7 39
A75/40 A 7540 509146 60 75 40 M12 35 1905 2,6 855 6,7 39
A75/50 A 7550 509147 60 75 50 M12 35 1591 3,3 855 8,6 39
A75/55 A 7555 509148 60 75 55 M12 35 1591 3,9 855 9,6 39
A80/30 A 8030 509149 60 80 30 M14 35 2952 1,9 973 4,7 62
A80/40 A 8040 509150 60 80 40 M14 35 2259 2,6 973 6,7 62
A80/70 A 8070 509151 60 80 70 M14 35 1647 5,0 973 1,3 62
A80/80 A 8080. 509153 60 80 80 M14 35 1647 6,1 973 14,5 62
A100/40 19-0273 20-01259 60 100 40 M16 41 6730 3,9 2039 8,2 170
A100/40 A 10040 509154 60 100 40 M16 47 4153 2,6 1521 6,7 94,5
A100/55 19-0412 20-00568 60 100 55 M16 41 5200 6,1 2039 12,4 170
A100/55 A 10055 509155 60 100 55 M16 47 3231 3,8 1521 9,6 94,5
A100/80 A 10080 509156 60 100 80 M16 47 2469 5,4 1521 14,5 94,5
TYP A KONTURIERT
A10/9 052 18 242 91015 45 10 9 M4 6 40 1,1 20 3,0 1,3
90505 65 66 41
A15/8 052 18 129 90872 50 15 8 M4 6 100 0,9 44 2,4 1,3
91007 65 193 85
A15/15 052 18 058 91019 50 15 15 M4 15 70 2,0 35 6,5 1,3
91008 65 160 80
A16/6 052 18 057 91014 50 16 6 M4 10 189 0,5 50 1,4 1,3
91695 65 365 97
A20/15 052 18 039 91397 50 20 15 M6 15 170 1,9 67 6,0 4,7
90589 65 387 174
A20/20 052 18 149 97176 50 20 20 M6 10 151 2,6 61 8,0 4,7
97175 65 287 128
A20/20 052 18 061 97165 50 20 20 M6 18,5 151 2,6 61 8,0 4,7
97164 65 287 128
A20/25 052 18 095 91393 50 20 25 M6 18,5 70 2,6 65 9,0 4,7
A20/25 052 18 095 91064 65 20 25 M6 18,5 214 2,6 126 9,0 4,7
A25/20 052 18 132 90678 50 25 20 M6 10 125 2,1 111 8,0 4,7
470951 60 (AEM) 240 1,8 220 10,8
90679 65 392 2,1 221 8,0
A25/20 052 18 086 91055 50 25 20 M6 15 119 2,0 97 7,0 4,7
90646 65 232 189
A25/30 052 18 050 54001266 50 25 30 M6 18,5 96 2,5 75 8,2 4,7
A25/35 052 18 125 92267 50 25 35 M6 18,5 107 4,0 96 13,0 4,7
90936 65 333 142
A30/15 052 18 151 92149 50 30 15 M8 23 450 1,6 185 5,2 11
90985 65 986 394
480188 75 1841 665
A30/20 052 18 099 97208 50 30 20 M8 12 305 2,1 124 6,0 11
97209 65 662 282
A30/20 052 18 051 97202 50 30 20 M8 23 214 2,0 167 7,5 11
97201 65 717 390
A30/25 052 18 163 91608 50 30 25 M8 23 355 3,1 143 8,4 11
91149 65 570 341
A30/30 052 18 067 91386 50 30 30 M8 23 225 2,8 118 11,0 11
91061 65 488 279
A40/30 052 18 123 90999 50 40 30 M8 22,5 685 3,9 292 11,0 11
91091 65 917 571
90973 85 2207 1375
A40/30 052 18 018 90574 65 40 30 M10 17,5 1138 3,6 527 11,5 23
A40/30 052 18 070 91234 50 40 30 M10 27,5 579 3,6 293 11,5 23
90634 65 1138 527
91116 75 2298 1208
A40/40 052 18 153 90918 50 40 40 M8 22,5 402 5,3 268 14,0 11
90691 65 779 519
A40/40 052 18 168 93006 50 40 40 M8 27,5 402 5,3 268 14,0 11
90744 65 779 519
A40/40 052 18 116 90668 65 40 40 M10 27,5 779 5,3 519 14,0 23
A50/20 052 18 232 90734 65 50 20 M10 27,5 1844 1,2 545 3,0 23
A50/30 052 18 089 90108 50 50 30 M10 17,5 745 3,4 433 10,0 23
90649 65 2475 995
A50/30 052 18 040 92162 50 50 30 M10 27,5 1140 3,9 496 12,0 23
91279 65 2555 1103
90451 75 4093 1692
A50/40 052 18 104 91145 65 50 40 M10 17,5 1366 4,0 813 15,0 23
A50/40 052 18 072 90915 50 50 40 M10 27,5 914 4,5 476 16,0 23
90636 65 1584 819
A50/45 052 18 174 90747 50 50 45 M10 27,5 705 5,0 443 17,0 23
90924 65 1628 829
461948 75 2358 1139
A50/50 052 18 110 92076 50 50 50 M10 27,5 647 6,8 433 18,0 23
90662 65 1252 837
A60/45 052 18 273 91784 65 60 45 M10 19,5 2055 6,0 1231 16,0 23
A70/45 052 18 206 90396 50 70 45 M10 27,5 1400 4,7 900 17,0 23
90771 65 2400 1800
A70/60 052 18 075 90322 50 70 60 M12 37 413 5,5 232 17,0 39
91036 65 2188 984
A75/25 052 18 078 91185 50 75 25 M12 37 3981 2,5 1332 9,6 39
91257 65 9158 2987
49014357 75 11150 5021
A75/40 052 18 272 97237 50 75 40 M12 25 1921 5,1 960 13,6 39
A75/40 052 18 196 97223 50 75 40 M12 37 1921 5,1 960 13,6 39
97224 65 4452 2135
A75/50 052 18 052 91065 65 75 50 M12 37 4790 6,5 2146 20,0 39
A75/55 052 18 210 90452 50 75 55 M12 37 1445 5,0 630 13,0 39
91077 65 3345 1432
A75/70 052 18 113 91683 50 75 70 M12 37 1949 9,6 810 25,6 39
90665 65 4308 1744
92303 85 6797 4480
A100/40 052 18 131 97185 50 100 40 M16 36 6323 4,8 1889 12,8 94,5
A100/40 052 18 016 97184 50 100 40 M16 46 6323 4,8 1889 12,8 94,5
97183 65 11965 3425
A100/55 052 18 100 92137 50 100 55 M16 46 3479 7,0 1880 20,0 94,5
90657 65 9152 3812
92090 75 16700 7538
A100/75 052 18 083 90644 50 100 75 M16 46 2344 8,0 1318 20,0 94,5
91135 65 6630 2670
A100/75 052 18 159 90694 65 160 75 M16 46 20485 10,0 9930 26,8 94,5
A160/114 052 18 178 92001 75 160 114 M16 44 119000 10,0 9570 30,0 94,5
*REFERENZ ist definiert als ØD/H
REFERENZ* ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD) ABMESSUNGEN (mm) KOMPRESSION SHEAR MAX. SCHRAUBENDREHMOMENT (Nm)
MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)		 MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
ØD H Ød L l
TYP A SECHSECKIGE PLATTE
A 21 /15 052  18  898 49004238 45 21 15 M6 16 16 166 1,5 71 4,4 4,7
A 21 /20 052  18  895 49002825 45 21 20 M6 16 16 144 2,4 59 6,4 4,7
49011379 60 330 96
49016672 45 145 60 6,3 11
A 21 /20 052  18  906 49038588 60 21 20 M6 28 16 245 2,4 100 6,4 11
A 26 /3 4 052  18  921 49039149 45 26 34 M8 19 19 138 2,8 63 10,5 4,7
Hinweis: Für die aufgelisteten Teile wird eine CR-Mischung verwendet. Andere Mischungen sind auf Anfrage erhältlich.
REFERENZ* ZEICHNUNG NR. ARTIKELNR. ABMESSUNGEN (mm) KOMPRESSION SHEAR MAX. SCHRAUBENDREHMOMENT (Nm)
MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)		 MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
ØD H Ød L l G h
TYP A KERBBLECH
A105/55 052 18 389 49037737 105 55 M16 26 36 8 4 3000 6,0 1600 20,0 200
49037738 4100 2200
49037739 5600 3000
49037740 7500 4000
*REFERENZ ist definiert als ØD/H

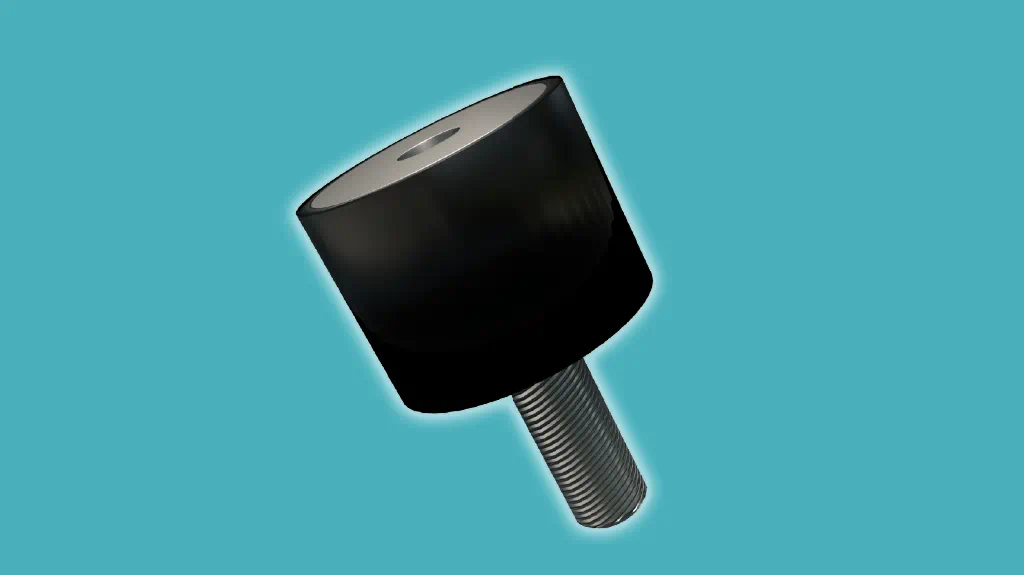

Bobbin_Type-B-blue

Typ B

Siehe das Datenblatt
Typ B Produktdaten
Die angegebenen Werte beziehen sich auf Naturkautschuk (NR). Andere Mischungsarten und Härten sind auf Anfrage erhältlich. Die technischen Werte sind nur zur Information gedacht. Andere Abmessungen auf besondere Anfrage mit Mindestmenge und/oder Bestellwert
REFERENZ* ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD). ABMESSUNGEN (mm) KOMPRESSION SHEAR MAX. SCHRAUBENDREHMOMENT (Nm)
ØD H Ød L T MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm) 		MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
TYP B STANDARD
B10/10 19-0307 20-01449 60 10 10 M4 10 4 57 0,9 10 2,3 1,6
B10/15 B1015 54001136 50 10 15 M4 10 4 15 1,2 12 3,4 1,3
B10/15 B1015 54001137 65 10 15 M4 10 4 29 1,2 22 3,6 1,3
B15/15 19-0529 20-01698 60 15 15 M4 10 5 117 1,4 51 3,8 1,6
B15/15 B 1515 509078 60 15 15 M4 12 3 68 0,5 31 1,3 1,3
B16/10 B 1610 509079 60 16 10 M5 12 3 80 0,5 31 5,1 2,7
B16/15 B 1615 509080 60 16 15 M5 12 3 61 0,9 35 1,3 2,7
B16/20 B 1620 509081 60 16 20 M5 12 3 54 1,2 35 2,1 2,7
B16/25 B 1625 509082 60 16 25 M5 12 3 51 1,6 35 3,8 2,7
B20/15 B 2015 509083 60 20 15 M6 17 4 109 0,8 55 1,9 4,7
B20/15 19-0310 20-01264 60 20 15 M6 18 6 163 0,9 107 3,8 8,3
B20/20 B 2020 509085 60 20 20 M6 17 4 93 1,2 55 2,8 4,7
B20/20 19-0524 20-01265 60 20 20 M6 18 6 163 1,2 92 5 8,3
B20/25 B 2025 509086 60 20 25 M6 17 4 85 1,5 55 3,9 4,7
B20/25 19-0526 20-01266 60 20 25 M6 18 6 153 2,5 92 6,3 8,3
B20/30 B 2030 509087 60 20 30 M6 18 5 81 1,8 55 4,5 4,7
B25/15 19-0311 20-01267 60 25 15 M6 18 6 296 1,3 163 3,8 8,3
B25/20 B 2520 509091 60 25 20 M8 20 5 158 1,2 86 2,0 11
B25/20 19-0539 20-01268 60 25 20 M6 18 6 286 2,1 148 5 8,3
B25/22 B 2522 509094 60 25 22 M8 20 6 151 1,3 86 2,8 11
B25/25 B 2525 509095 60 25 25 M8 20 6 142 1,5 86 3,7 11
B25/25 19-0540 20-00573 60 25 25 M6 18 6 265 2,9 138 6,3 8,3
B25/30 B 2530 509096 60 25 30 M8 20 6 133 1,9 86 3,7 11
B25/30 19-0541 20-01016 60 25 30 M6 18 6 255 3,2 138 7,5 8,3
B25/40 B 2540 509097 60 25 40 M8 20 6 124 2,5 86 4,7 11
B30/15 B 3015 509098 60 30 15 M8 25 6 317 0,8 86 6,5 11
B30/15 19-0542 20-01269 60 30 15 M8 20 8 689 1,4 212 3,4 20
B30/20 B 3020 509099 60 30 20 M8 25 6 250 1,2 123 1,9 11
B30/20 19-0543 20-00898 60 30 20 M8 20 8 387 1,6 214 5 20
B30/22 B 3022 509100 60 30 22 M8 25 6 235 1,3 123 2,9 11
B30/25 19-0546 20-00464 60 30 25 M8 20 8 377 2,3 204 6,3 20
B30/30 B 3030 509101 60 30 30 M8 25 6 203 1,9 123 3,2 11
B30/30 19-0547 20-00575 60 30 30 M8 20 8 362 2,8 194 7,5 20
B30/40 B 3040 509102 60 30 40 M8 25 6 185 2,6 123 4,6 11
B40/20 B 4020 509103 60 40 20 M10 25 8 530 1,2 219 4,2 23
B40/28 B 4028 509104 60 40 28 M10 25 8 418 1,7 219 4,6 23
B40/30 B 4030 509105 60 40 30 M10 25 8 403 1,9 219 5,5 23
B40/30 19-0554 20-00466 60 40 30 M8 20 8 612 2,4 347 7,5 20
B40/35 B 4035 509106 60 40 35 M10 25 8 375 2,2 219 6,3 23
B40/40 B 4040 509107 60 40 40 M10 25 8 356 2,5 219 2,8 23
B40/40 19-0555 20-00821 60 40 40 M8 23 8 612 3,8 336 10 20
B40/45 B 4045 509108 60 40 45 M10 25 8 342 2,9 219 6,3 23
B50/20 B 5020 509109 60 50 20 M10 25 8 1038 1,1 219 7,2 23
B50/20 19-0556 20-01273 60 50 20 M10 28 10 1326 1 464 4 40
B50/30 B 5030 509110 60 50 30 M10 25 8 718 1,8 342 3,5 23
B50/30 19-0557 20-00577 60 50 30 M10 28 10 1224 2,6 510 7 40
B50/35 B 5035 509111 60 50 35 M10 25 8 653 2,2 342 4,4 23
B50/40 B 5040 509112 60 50 40 M10 25 8 610 2,5 342 5,3 23
B50/40 19-0558 20-00578 60 50 40 M10 28 10 1122 3,6 321 10 40
B50/45 B 5045 509113 60 50 45 M10 25 8 563 2,7 342 6,2 23
B50/50 B 5050 509114 60 50 50 M10 25 8 556 3,1 342 7,0 23
B50/50 19-0561 20-01276 60 50 50 M10 28 10 1071 5,1 515 12,5 40
B60/36 B 6036 509115 60 60 36 M10 25 8 1016 2,2 492 3,5 23
B60/45 B 6045 509116 60 60 45 M10 25 8 896 2,8 492 5,5 23
B70/35 B 7035 509117 60 70 35 M10 25 9 1583 2,1 429 7,0 23
B70/50 B 7050 509207 60 70 50 M10 25 9 1252 3,1 671 5,1 23
B70/70 B 7070 509208 60 70 70 M10 25 9 1252 3,1 671 7,7 23
B75/40 B 7540 509209 60 75 40 M12 35 8 1714 2,5 770 3,3 39
B75/45 B 7545 509210 60 75 45 M12 35 8 1581 2,7 770 6,9 39
B75/50 B 7550 509211 60 75 50 M12 35 8 1485 3,1 770 6,0 39
B75/50 19-0536 20-01283 60 75 50 M12 37 12 2651 4,3 1208 12,5 70
B75/55 19-0537 20-00824 60 75 55 M12 37 12 2447 4,7 1193 13,8 70
B80/40 B 8040 509212 60 80 40 M14 35 12 2033 3,4 876 4,2 62
B80/70 B 8070 509213 60 80 70 M14 35 12 1620 5,3 973 13,1 62
B80/80 B 8080. 509214 60 80 80 M14 35 12 1647 6,1 973 14,5 62
B100/40 B 10040 509215 60 100 40 M16 45 16 3575 2,6 1369 6,0 94,5
B100/40 19-0322 20-00581 60 100 40 M16 41 16 6628 3,2 2355 10 170
B100/55 B 10055 509216 60 100 55 M16 45 16 3231 3,8 1521 9,6 94,5
B100/55 19-0535 20-01285 60 100 55 M16 41 16 5200 5 2223 13,8 170
B100/60 19-0849 20-01286 60 100 60 M16 41 16 5098 5,6 2167 15 170
B100/80 B 10080 509217 60 100 80 M16 45 16 2649 5,8 1521 14,5 94,5
B100/100 B 100100 509218 60 100 100 M16 45 16 2440 7,4 1520 18,4 94,5
TYP B KONTURIERT
B10/9 052 18 251 91158 45 10 9 M4 6 3,5 160 0,3 32 1,5 1,3
B10/9 052 18 251 90786 65 10 9 M4 6 3,5 566 0,3 95 1,5 1,3
B15/15 052 18 059 90614 50 15 15 M4 15 4 77 1,5 37 4,0 1,3
B15/15 052 18 059 90615 65 15 15 M4 15 4 147 1,5 66 4,0 1,3
B20/20 052 18 137 97170 50 20 20 M6 10,5 6,5 94 2,2 74 7,0 4,7
B20/20 052 18 137 97169 65 20 20 M6 10,5 6,5 207 2,2 165 7,0 4,7
B20/20 052 18 137 97171 75 20 20 M6 10,5 6,5 321 2,2 256 7,0 4,7
B20/20 052 18 137 97172 85 20 20 M6 10,5 6,5 500 2,2 397 7,0 4,7
B20/20 052 18 062 97166 50 20 20 M6 18,5 6,5 167 2,1 87 7,0 4,7
B20/20 052 18 062 97167 65 20 20 M6 18,5 6,5 324 2,1 171 7,0 4,7
B20/25 052 18 096 91865 50 20 25 M6 18,5 6,5 139 3,0 64 8,0 4,7
B20/25 052 18 096 91519 65 20 25 M6 18,5 6,5 347 3,0 156 8,0 4,7
B25/20 052 18 150 91514 50 25 20 M6 10,5 6,5 222 2,0 132 7,0 4,7
B25/20 052 18 087 91192 50 25 20 M6 15 6,5 222 2,0 132 7,0 4,7
B25/20 052 18 087 90647 65 25 20 M6 15 6,5 302 2,0 246 7,0 4,7
B25/30 052 18 063 91839 50 25 30 M6 18,5 6,5 208 3,7 100 12,1 4,7
B25/30 052 18 063 91163 65 25 30 M6 18,5 6,5 475 3,7 236 12,1 4,7
B25/35 052 18 126 91617 65 25 35 M6 18,5 6,5 323 4,8 239 12,8 4,7
B30/20 052 18 195 97210 65 30 20 M8 13 8 896 1,3 725 8,0 11
B30/20 052 18 195 97211 75 30 20 M8 13 8 1000 1,3 786 8,0 11
B30/20 052 18 195 97212 80 30 20 M8 13 8 1310 1,3 1030 8,0 11
B30/20 052 18 065 597205 50 30 20 M8 23 8 524 1,6 242 6,3 11
B30/20 052 18 065 97206 65 30 20 M8 23 8 913 1,6 498 6,3 11
B30/30 052 18 068 91441 50 30 30 M8 23 8 310 3,4 157 11,3 11
B30/30 052 18 068 90632 65 30 30 M8 23 8 703 3,4 381 11,3 11
B40/30 052 18 124 91000 50 40 30 M8 22,5 8 666 3,0 348 10,0 11
B40/30 052 18 124 90671 65 40 30 M8 22,5 8 1300 3,0 670 10,0 11
B40/30 052 18 124 92476 75 40 30 M8 22,5 8 1597 3,0 867 8,0 11
B40/30 052 18 071 91107 50 40 30 M10 27,5 10 666 3,0 348 10,0 23
B40/30 052 18 071 90635 65 40 30 M10 27,5 10 1300 3,0 670 10,0 23
B40/30 052 18 071 91654 75 40 30 M10 27,5 10 1597 3,0 867 8,0 23
B40/40 052 18 152 92089 50 40 40 M8 22,5 8 418 4,2 268 16,0 11
B40/40 052 18 152 91561 65 40 40 M8 22,5 8 1193 4,2 696 16,0 11
B45/50 052 18 187 91079 50 45 50 M8 22,5 8 571 6,7 394 18,0 11
B45/50 052 18 187 90758 65 45 50 M8 22,5 8 1261 6,7 871 18,0 11
B50/30 052 18 090 91468 50 50 30 M10 17,5 10 750 3,0 494 10,0 23
B50/30 052 18 090 91254 65 50 30 M10 17,5 10 1926 3,0 1002 10,0 23
B50/30 052 18 090 91321 75 50 30 M10 17,5 10 2577 3,0 1690 10,0 23
B50/30 052 18 046 90601 65 50 30 M10 27,5 10 1926 3,0 1002 10,0 23
B50/40 052 18 073 91312 65 50 40 M10 27,5 10 1860 4,6 1014 15,1 23
B50/50 052 18 111 92075 50 50 50 M10 27,5 10 738 6,8 494 18,0 23
B50/50 052 18 111 90844 65 50 50 M10 27,5 10 1489 6,8 1000 18,0 23
B60/45 052 18 274 92502 50 60 45 M10 19,5 10 1211 6,0 726 16,0 23
B60/45 052 18 274 91476 65 60 45 M10 19,5 10 2676 6,0 1600 16,0 23
B70/45 052 18 200 91607 50 70 45 M10 27,5 10 1400 4,7 900 17,0 23
B70/45 052 18 200 90768 65 70 45 M10 27,5 10 2400 4,7 1800 17,0 23
B70/60 052 18 076 92004 50 70 60 M12 37 10,5 1472 7,5 806 25,0 39
B70/60 052 18 076 90639 65 70 60 M12 37 10,5 2743 7,5 1439 25,0 39
B75/40 052 18 197 97227 50 75 40 M12 37 10,5 2624 5,1 1257 13,6 39
B75/40 052 18 197 97226 65 75 40 M12 37 10,5 5809 5,1 2775 13,6 39
B75/40 052 18 197 97228 75 75 40 M12 37 10,5 8968 5,1 4313 13,6 39
B75/50 052 18 081 91575 50 75 50 M12 37 10,5 2124 6,0 1147 20,0 39
B75/50 052 18 081 90642 65 75 50 M12 37 10,5 4169 6,0 2191 20,0 39
B75/55 052 18 211 92459 65 75 55 M12 37 12 5458 7,4 2417 24,5 39
B75/55 052 18 211 90899 75 75 55 M12 37 12 6233 7,4 3675 24,5 39
B75/70 052 18 114 92491 50 75 70 M12 37 12 1493 8,0 1000 25,0 39
B75/70 052 18 114 90666 65 75 70 M12 37 12 3819 8,0 1770 25,0 39
B100/40 052 18 156 597187 50 100 40 M16 36 15,8 2439 1,9 1000 6,4 94,5
B100/40 052 18 156 97186 65 100 40 M16 36 15,8 5800 1,9 2441 6,4 94,5
B100/40 052 18 156 92744 75 100 40 M16 36 15,8 11471 1,9 5233 6,4 94,5
B100/40 052 18 156 92046 80 100 40 M16 36 15,8 12329 1,9 5300 6,4 94,5
B100/40 052 18 015 97182 50 100 40 M16 46 15,8 2845 2,0 2112 11,5 94,5
B100/40 052 18 015 97181 65 100 40 M16 46 15,8 6291 2,0 4200 11,5 94,5
B100/40 052 18 015 92152 75 100 40 M16 46 15,8 10144 2,0 6702 11,5 94,5
B100/55 052 18 101 500635 40 100 55 M16 46 15,8 2500 5,3 1800 19,6 94,5
B100/55 052 18 101 49038638 50 100 55 M16 46 15,8 4463 7,0 1951 19,0 94,5
B100/55 052 18 101 90658 65 100 55 M16 46 15,8 10560 7,0 4429 19,0 94,5
B100/55 052 18 101 92087 75 100 55 M16 46 15,8 14444 7,0 6015 19,0 94,5
B100/55 052 18 101 91108 80 100 55 M16 46 15,8 19951 7,0 8358 19,0 94,5
B100/75 052 18 084 49041335 50 100 75 M16 46 15,8 2750 8,0 1274 20,0 94,5
B100/75 052 18 084 92274 65 100 75 M16 46 15,8 5904 8,0 3320 20,0 94,5
B160/75 052 18 158 92530 50 160 75 M16 46 15,8 5784 6,0 3500 20,0 94,5
B160/75 052 18 158 90693 65 160 75 M16 46 15,8 18850 6,0 9020 20,0 94,5
B160/75 052 18 158 92458 75 160 75 M16 46 15,8 27100 6,0 13110 20,0 94,5
B160/75 052 18 158 91795 80 160 75 M16 46 15,8 30840 6,0 18680 20,0 94,5
*REFERENZ ist definiert als ØD/H

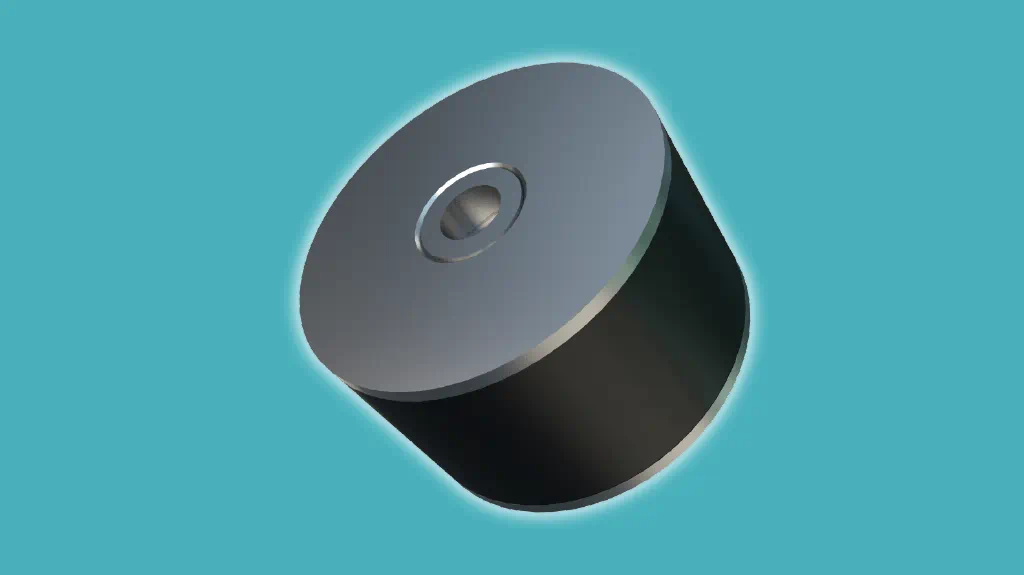

Bobbin_Type-C-blue

Typ C

Siehe das Datenblatt
Typ C Produktdaten
Die angegebenen Werte beziehen sich auf Naturkautschuk (NR). Andere Mischungsarten und Härten sind auf Anfrage erhältlich. Die technischen Werte dienen nur zur Information. Andere Abmessungen auf besondere Anfrage mit Mindestmenge und/oder Bestellwert.
REFERENZ* ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD). ABMESSUNGEN (mm) KOMPRESSION SHEAR MAX. SCHRAUBENDREHMOMENT (Nm)
ØD H Ød T MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm) 		MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
TYP C STANDARD
C10/10 19-0324 20-00095 60 10 10 M4 4 98 1,6 12 1,2 1,3
C10/15 C1015 54001138 50 10 15 M4 4 15 1,1 12 3,9 1,3
C10/15 C1015 54001139 65 10 15 M4 4 29 1,2 22 3,6 1,3
C15/15 19-0325 20-00583 60 15 15 M4 4 122 1,5 41 2 1,3
C15/20 C1520 54001169 50 15 20 M4 4 34 1,7 26 5,1 1,3
C15/20 C1520 54001170 65 15 20 M4 4 65 1,7 50 4,9 1,3
C16/15 C 1615 509219 60 16 15 M5 3 57 0,8 33 2,9 2,7
C16/20 C 1620 509220 60 16 20 M5 3 51 1,1 33 3,6 2,7
C16/25 C 1625 509221 60 16 25 M5 3 48 1,5 51 1,8 2,7
C20/15 C 2015 509222 60 20 15 M6 4 102 0,7 51 3,3 4,7
C20/20 C 2020 509223 60 20 20 M6 4 86 1,1 51 4,2 4,7
C20/20 19-0551 20-01289 60 20 20 M6 4/6 173 1,6 51 2,5 8,3
C20/25 C 2025 509224 60 20 25 M6 4 79 1,4 51 5,0 4,7
C20/25 19-0552 20-00584 60 20 25 M6 6 153 2,2 41 2,7 8,3
C20/30 C 2030 509225

60

20

30

M6

5

76

1,7 51 6,3 4,7

C20/30

19-0553

20-00363

60

20

30

M6

6

120

2,5

40

3

8,3

C25/20

C 2520

509226

60

25

20

M8

6

148

1,1

80

3,0

11

C25/20

19-0327

20-01291

60

25

20

M6

6

286

1,7

92

3

8,3

C25/22

C 2522

509227

60

25

22

M8

6

141

1,2

80

3,4

11

C25/25

C 2525

509228

60

25

25

M8

6

133

1,4

80

4,4

11

C25/25

19-0424

20-01292

60

25

25

M6

6

265

2,2

82

3,5

8,3

C25/30

C 2530

509229

60

25

30

M8

6

124

1,7

80

6,0

11

C25/40

C 2540

509230

60

25

40

M8

6

115

2,4

115

1,8

11

C30/22

C 3022

509231

60

30

22

M8

6

219

1,2

115

4,3

11

C30/25

19-0328

20-00475

60

30

25

M8

8

377

2,2

122

3,6

20

C30/30

C 3030

509232

60

30

30

M8

6

189

1,7

115

5,9

11

C30/30

19-0427

20-01455

60

30

30

M8

10

362

2,6

112

4,1

20

C30/40

C 3040

509233

60

30

40

M8

6

173

2,4

204

2,6

11

C30/40

19-0812

20-00476

60

30

40

M8

8

437

3,6

212

10,9

20

C40/28

C 4028

509234

60

40

28

M10

8

390

1,6

204

5,9

23

C40/30

C 4030

509235

60

40

30

M10

8

380

1,7

204

5,9

23

C40/30

19-0329

20-00551

60

40

30

M8

8

714

2,7

255

5,2

20

C40/35

C 4035

509236

60

40

35

M10

8

350

2,0

204

6,7

23

C40/40

C 4040

509237

60

40

40

M10

8

330

2,4

204

4,4

23

C40/40

19-0423

20-00587

60

40

40

M8

8

663

3,9

255

7,4

20

C40/45

C 4045

509238

60

40

45

M10

8

320

2,7

320

2,5

23

C50/30

19-0330

20-01456

60

50

30

M10

10

1224

2,4

408

5,2

40

C50/30

C 5030

509239

60

50

30

M10

8

670

1,6

320

5,0

23

C50/35

C 5035

509240

60

50

35

M10

8

610

2,0

320

5,8

23

C50/40

C 5040

509241

60

50

40

M10

8

570

2,3

320

6,5

23

C50/40

19-0436

20-01457

60

50

40

M10

10

1122

3,3

408

7,4

40

C50/45

C 5045

509242

60

50

45

M10

8

540

2,6

320

7,3

23

C50/45

19-0438

20-01025

60

50

45

M10

10

1071

4,1

408

8,6

40

C50/50

C 5050

509243

60

50

50

M10

8

520

3,0

460

3,6

23

C50/50

19-0440

20-01313

60

50

50

M10

10

1071

4,9

408

9,7

40

C60/36

C 6036

509244

60

60

36

M10

8

950

2,0

460

6,5

23

C60/45

C 6045

509245

60

60

45

M10

8

840

2,6

630

4,8

23

C70/35

C 7035

509246

60

70

35

M10

9

1480

1,9

630

7,3

23

C70/50

C 7050

509247

60

70

50

M10

9

1170

2,9

630

10,7

23

C70/70

C 7070

509248

60

70

70

M10

9

1010

4,2

720

3,2

23

C75/40

C 7540

509249

60

75

40

M12

9

1600

2,2

720

7,3

39

C75/40

19-0447

20-01318

60

75

40

M12

12

2957

3,2

918

7

70

C75/45

19-0448

20-01541

60

75

45

M12

12

2800

3,5

920

8

70

C75/50

C 7550

509261

60

75

50

M12

9

1390

2,9

720

8,0

39

C75/50

19-0450

20-01320

60

75

50

M12

12

2651

4,1

918

9

70

C75/55

C 7555

509262

60

75

55

M12

9

1590

3,9

860

9,7

39

C75/55

19-0451

20-00125

60

75

55

M12

12

2447

4,6

918

10,1

70

C80/40

C 8040

509263

60

80

40

M14

12

1900

2,3

820

10,6

62

C80/70

C 8070

509265

60

80

70

M14

12

1620

5,3

970

13,0

62

C80/80

C 8080

509266

60

80

80

M14

12

1650

6,1

970

14,4

62

C100/40

C 10040

509267

60

100

40

M16

14

3340

2,4

1280

8,0

95

C100/40

19-0332

20-01324

60

100

40

M16

16

6628

2,9

1530

5,6

170

C100/55

C 10055

509268

60

100

55

M16

14

3230

3,8

1520

9,6

95

C100/55

19-0446

20-01325

60

100

55

M16

16

5200

4,9

1530

9,1

170

C100/60

C 10060

509269

60

100

60

M16

14

3060

4,2

1520

10,6

95

C100/75

C 10075

509271

60

100

75

M16

14

2730

5,4

1520

13,6

95

C100/80

C 10080

509272

60

100

80

M16

14

2650

5,8

1520

14,5

95

C100/100 C 100100 509273 60 100 100 M16 14 2440 7,4 1520 18,4 95
TYP C KONTURIERT

C15/15

052 181 60

90767

50

15 15 M4 4 113 1,0 62 3,0
1,3

C15/15

052 18 060

90617

65

15

15

M4

4

236

1,0

120

3,0

1,3

C20/20

052 18 053

97163

50

20

20

M6

6,8

203

1,1

83

4,0

4,7

C20/20

052 18 053

97162

65

20

20

M6

6,8

376

1,1

186

4,0

4,7

C20/25

052 18 097

91741

50

20

25

M6

6,8

113

1,6

63

4,4

4,7

C20/25

052 18 097

91063

65

20

25

M6

6,8

211

1,6

123

4,4

4,7

C25/20

052 18 088

90648

65

25

20

M6

5,8

446

1,2

183

3,2

4,7

C30/25

052 18 165

91389

50

30

25

M8

7,9

354

1,6

140

4,4

11

C30/25

052 18 165

91028

65

30

25

M8

7,9

851

1,6

337

4,4

11

C30/30

052 18 069

91161

50

30

30

M8

7,9

367

2,4

164

7,5

11

C30/30

052 18 069

91062

65

30

30

M8

7,9

765

2,4

365

7,5

11

C40/30

052 18 021

91273

65

40

30

M8

7,9

710

1,5

407

5,0

11

C40/30

052 18 002

90217

50

40

30

M10

10

671

1,2

268

4,0

23

C40/30

052 18 002

90565

65

40

30

M10

10

1414

1,2

524

4,0

23

C40/30

052 18 002

91112

75

40

30

M10

10

1998

1,2

790

4,0

23

C40/40

052 18 043

92282

50

40

40

M8

7,9

418

4,0

222

12,0

11

C40/40

052 18 043

90596

65

40

40

M8

7,9

1022

4,0

450

12,0

11

C50/30

052 18 091

92163

50

50

30

M10

10

750

3,0

494

10,0

23

C50/30

052 18 091

91074

65

50

30

M10

10

1926

3,0

1002

10,0

23

C50/40

052 18 074

91110

50

50

40

M10

10

737

3,1

462

10,0

23

C50/40

052 18 074

91236

65

50

40

M10

10

1440

3,1

847

10,0

23

C50/40

052 18 074

91197

75

50

40

M10

10

2110

3,1

1288

10,0

23

C50/45

052 18 176

91402

50

50

45

M10

10

830

4,8

538

17,0

23

C50/50

052 18 112

91412

50

50

50

M10

10

529

4,0

249

10,0

23

C50/50

052 18 112

91037

65

50

50

M10

10

876

4,0

556

10,0

23

C60/45

052 18 275

93699

50

60

45

M10

10

1359

3,8

635

10,0

23

C60/45

052 18 275

93159

65

60

45

M10

10

2660

3,8

1230

10,0

23

C70/45

052 18 207

461260

50

70

45

M10

10,5

2161

3,6

879

9,6

23

C70/45

052 18 207

90772

65

70

45

M10

10,5

4176

3,6

1699

9,6

23

C70/60

052 18 077

90172

50

70

60

M12

10,5

1095

5,5

619

19,0

39

C70/60

052 18 077

90640

65

70

60

M12

10,5

2486

5,5

1481

19,0

39

C75/40

052 18 198

97233

50

75

40

M12

10,5

1575

1,5

630

5,0

39

C75/40

052 18 198

97230

65

75

40

M12

10,5

2530

1,5

1525

5,0

39

C75/40

052 18 198

97234

75

75

40

M12

10,5

4378

1,5

2162

5,0

39

C75/40

052 18 198

97229

80

75

40

M12

10,5

7350

1,5

2945

5,0

39

C75/50

052 18 082

91801

50

75

50

M12

10,5

2840

5,0

1351

14,0

39

C75/50

052 18 082

90643

65

75

50

M12

10,5

4815

5,0

2296

14,0

39

C75/50

052 18 082

91460

75

75

50

M12

10,5

5508

5,0

2607

14,0

39

C75/55

052 18 212

91045

65

75

55

M12

10,5

3861

5,0

1524

13,0

39

C75/70

052 18 115

90342

50

75

70

M12

10,5

1493

8,0

1000

25,0

39

C75/70

052 18 115

90667

65

75

70

M12

10,5

3819

8,0

1770

25,0

39

C100/55

052 18 102

91611

50

100

55

M16

15,8

4463

7,0

1951

19,0

94,5

C100/55

052 18 102

90975

65

100

55

M16

15,8

10560

7,0

4429

19,0

94,5

C100/55

052 18 102

91522

75

100

55

M16

15,8

17696

7,0

8151

19,0

94,5

C100/75

052 18 049

90602

50

100

75

M16

15,8

2700

6,5

1573

20,0

94,5

C100/75

052 18 049

90603

65

100

75

M16

15,8

2681

6,5

2256

20,0

94,5

C160/75

052 18 146

90684

50

160

75

M16

15,8

5784

6,0

3500

20,0

94,5

C160/75

052 18 146

91431

65

160

75

M16

15,8

18850

6,0

9020

20,0

94,5

C200/70

052 18 162

92531

50

200

70

M16

15,8

28325

8,5

9269

23,0

94,5

C200/70

052 18 162

90618

65

200

70

M16

15,8

40704

8,5

11126

23,0

94,5

C75/55

052 18 212

92517

75

75

55

M12

10,5

4761

5,0

2246

13,0

39

*REFERENZ ist definiert als ØD/H

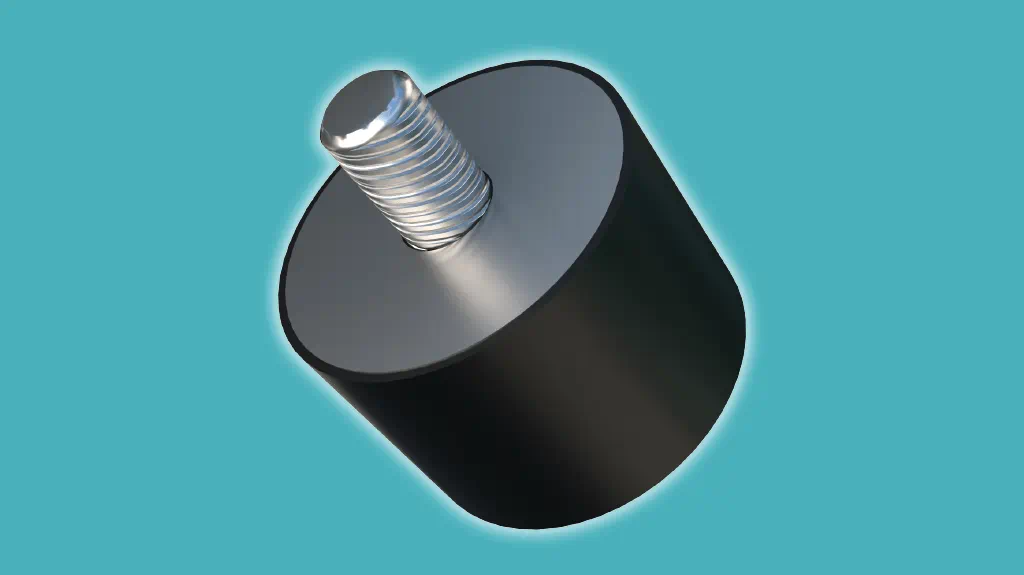

Bobbin_Type-D-blue

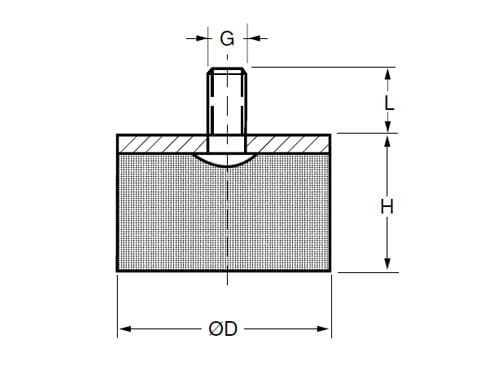

Typ D

Siehe das Datenblatt
Typ D Produktdaten
Die angegebenen Werte beziehen sich auf Naturkautschuk (NR). Andere Mischungsarten und Härten sind auf Anfrage erhältlich. Die technischen Werte dienen nur zur Information. Andere Abmessungen auf besondere Anfrage mit Mindestmenge und/oder Bestellwert.
REFERENZ* ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD). ABMESSUNGEN (mm) KOMPRESSION MAX. SCHRAUBENDREHMOMENT (Nm)
ØD H Ød L MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
TYP D STANDARD
D13/10 D 1310 509157 60 13 10 M5 10 46 0,7 2,7
D13/13,5 D 1313 509158 60 13 13,5 M5 10 41 1,0 2,7
D13/15 D 1315 509159 60 13 15 M5 10 41 1,1 2,7
D13/20 D 1320 509160 60 13 20 M5 10 37 1,5 2,7
D15/10 D 1510 54001836 65 15 10 M4 10 87 0,8 1,3
D15/15 D 1515 54001846 65 15 15 M4 10 70 1,3 1,3
D16/10 D 1610 509161 60 16 10 M5 12 79 0,7 2,7
D16/15 D 1615 509164 60 16 15 M5 12 65 1,1 2,7
D16/20 D 1620 509165 60 16 20 M5 12 59 1,4 2,7
D16/25 D 1625 509166 60 16 25 M5 12 59 1,9 2,7
D20/8,5 D 208,5 509167 60 20 8,5 M6 16,5 172 0,5 4,7
D20/15 D 2015 509168 60 20 15 M6 16,5 112 1,0 4,7
D20/20 D 2020 509169 60 20 20 M6 16,5 99 1,4 4,7
D20/25 D 2025 509170 60 20 25 M6 16,5 92 1,8 4,7
D20/30 D 2030 509171 60 20 30 M6 16,5 92 2,3 4,7
D25/10 D 2510 509172 60 25 10 M8 20 273 0,6 11
D25/15 D 2515 509173 60 25 15 M8 20 195 1,0 11
D25/19 D 2519 509174 60 25 19 M8 20 171 1,3 11
D25/22 D 2522 509176 60 25 22 M8 20 161 1,6 11
D25/25 D 2525 509177 60 25 25 M8 20 161 1,9 11
D25/30 D 2530 509178 60 25 30 M8 20 145 2,2 11
D25/40 D 2540 509179 60 25 40 M8 20 136 3,0 11
D30/15 D 3015 509180 60 30 15 M8 25 287 1,2 11
D30/22 D 3022 509181 60 30 22 M8 25 249 1,6 11
D30/30 D 3030 509182 60 30 30 M8 25 220 2,2 11
D30/40 D 3040 509183 60 30 40 M8 25 203 3,0 11
D40/20 D 4020 509184 60 40 20 M10 25 544 1,4 23
D40/25 D 4025 509185 60 40 25 M10 25 474 1,8 23
D40/35 D 4035 509186 60 40 35 M10 25 407 2,6 23
D40/40 D 4040 509187 60 40 40 M10 25 407 3,1 23
D40/45 D 4045 509188 60 40 45 M10 25 376 3,4 23
D50/20 D 5020 54001952 65 50 20 M10 28 1240 1,8 23
D50/25 D 5025 509189 60 50 25 M10 25 850 1,8 23
D50/35 D 5035 509190 60 50 35 M10 25 700 2,6 23
D50/45 D 5045 509191 60 50 45 M10 25 630 2,9 23
D60/22 D 6022 509193 60 60 22 M10 25 1551 1,5 23
D60/25 D 6025 509194 60 60 25 M10 25 1385 1,8 23
D60/36 D 6036 509195 60 60 36 M10 25 1083 2,6 23
D60/45 D 6045 509196 60 60 45 M10 25 971 3,3 23
D70/35 D 7035 509197 60 70 35 M10 25 1650 2,5 23
D70/50 D 7050 509198 60 70 50 M10 25 1351 3,7 23
D70/70 D 7070 509199 60 70 70 M10 25 1351 3,7 23
D80/25 D 8025 509201 60 80 25 M14 35 3195 1,7 62
D80/30 D 8030. 509203 60 80 30 M14 35 2674 2,1 62
D80/40 D 8040 509204 60 80 40 M14 35 2140 2,9 62
D80/70 D 8070 509205 60 80 70 M14 35 1620 5,3 62
D80/80 D 8080. 509206 60 80 80 M14 35 1620 6,3 62
TYP D KONTURIERT

D15/6

030 18 068

90496

65

15

6

M4

15

315

1,2

1,3

D15/13 030 18 029 91040 65 15 13 M4 15 97 1,8 1,3
D16/4 030 18 027 90308 65 16 4 M4 10 473 0,7 1,3
D20/12 030 18 055 90335 65 20 12 M6 10,5 445 2,5 4,7
D20/12 030 18 055 91589 75 20 12 M6 10,5 550 2,5 4,7
D20/16 030 18 031 97159 50 20 16 M6 18,5 149 3,4 4,7
D20/16 030 18 031 97155 65 20 16 M6 18,5 402 3,4 4,7
D20/16 030 18 031 97156 80 20 16 M6 18,5 694 3,4 4,7
D30/16 030 18 095 97197 65 30 16 M8 13 1098 3,2 11
D30/16 030 18 094 97196 65 30 16 M8 20 1098 3,2 11
D30/16 030 18 035 597193 65 30 16 M8 23 1098 3,2 11
D30/18 030 18 133 97198 65 30 18 M8 23 580 3,5 11

D30/26

030 18 037

90317

65

30

26

M8

23

798

5,2

11

D40/26

030 18 039

91070

65

40

26

M10

27,5

2152

5,5

23

D40/30

030 18 120

90358

65

40

30

M8

22,5

1469

5,5

11

D40/30

030 18 023

90305

65

40

30

M10

27,5

1502

5,5

23

D50/12

030 18 026

90307

65

50

12

M10

27,5

4879

1,9

23

D50/36 030 18 041 90321 65 50 36 M10 27,5 2563 7,0 25

D50/37,5

030 18 054

500068

65

50

37,5

M10

27,5

2851

7,5

23

D70/55 030 18 043 90324 65 70 55 M12 37 2729 7,8 39

D75/20

030 18 045

597219

65

75

20

M12

37

7742

3,0

39

D75/30 030 18 137 90362 65 75 30 M12 37 7481 6,1 39

D75/45

030 18 047

91616

65

75

45

M12

37

5224

8,0

39

D160/65

030 18 165

91253

65

160

65

M16

46

30658

13,3

94,5

*REFERENZ ist definiert als ØD/H

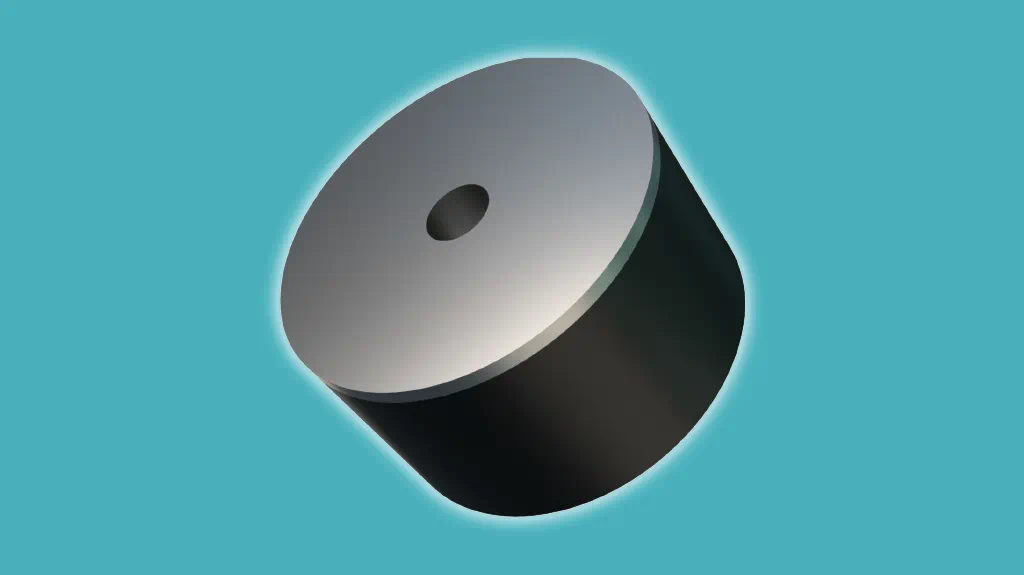

Bobbin_Type-E-blue

Typ E

Siehe das Datenblatt
Typ E Produktdaten
Die angegebenen Werte beziehen sich auf Naturkautschuk (NR). Andere Mischungsarten und Härten sind auf Anfrage erhältlich. Die technischen Werte dienen nur zur Information. Andere Abmessungen auf besondere Anfrage mit Mindestmenge und/oder Bestellwert.
REFERENZ* ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD). ABMESSUNGEN (mm) KOMPRESSION MAX. SCHRAUBENDREHMOMENT (Nm)
ØD H Ød T MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
TYP UND NORM
E15/13 030 18 030 90310 65 15 13 M4 4 100 1,6 1,3
E20/12 030 18 159 90377 65 20 12 M6 6,8 223 1,6 4,7
E20/16 030 18 032 97160 65 20 16 M6 6,5 170 2,2 4,7
E30/15 E 3015 54001897 65 30 15 M8 8 390 3,5 11
E30/18 030 18 161 597200 40 30 18 M8 7,4 206 2,4 11
E30/30 E 3030 54001920 65 30 30 M8 8 275 2,3 11
E40/20 E 4020 54001932 65 40 20 M10 8 680 11,1 23
E40/30 030 18 162 90379 65 40 30 M8 8,5 793 4,1 11
E40/30 030 18 099 93047 65 40 30 M10 10 868 4,1 23
E40/40 E 4040 54001943 65 40 40 M10 8 480 11,8 23
E50/20 E 5020 54001953 65 50 20 M10 8 1240 1,8 23
E50/20 19-0350 20-00501 60 50 20 M10 10 1530 2 23
E50/36 19-0456 20-00607 60 50 36 M10 10 520 3,5 40
E50/36 19-0456 20-00502 60 50 36 M10 10 1200 3,5 40
E50/40 19-0834 20-01406 60 50 40 M10 10 1122 4,3 40
E50/45 19-0457 20-01407 60 50 45 M10 11 1071 5,1 40
E50/50 E 5050 54001980 65 50 50 M10 8 760 4,7 23
E75/20 030 18 046 97221 60 75 20 M12 9,5 5100 2,0 39
E75/30 030 18 164 90381 65 75 30 M12 10,5 4321 4,0 39
E75/30 030 18 164 500194 75 75 30 M12 10,5 6710 4,0 39
E75/45 030 18 048 92047 50 75 45 M12 10,5 1717 6,3 39
E75/45 030 18 048 91537 65 75 45 M12 10,5 3322 6,3 39
E75/45 030 18 048 90327 75 75 45 M12 10,5 5160 6,3 39
E100/69 030 18 050 91773 75 100 69 M16 15,8 8957 9,7 94,5
E160/65 030 18 166 95139 50 160 65 M16 15,8 10080 5,9 94,5
E160/65 030 18 166 91265 65 160 65 M16 15,8 18090 8,0 94,5
*REFERENZ ist definiert als ØD/H

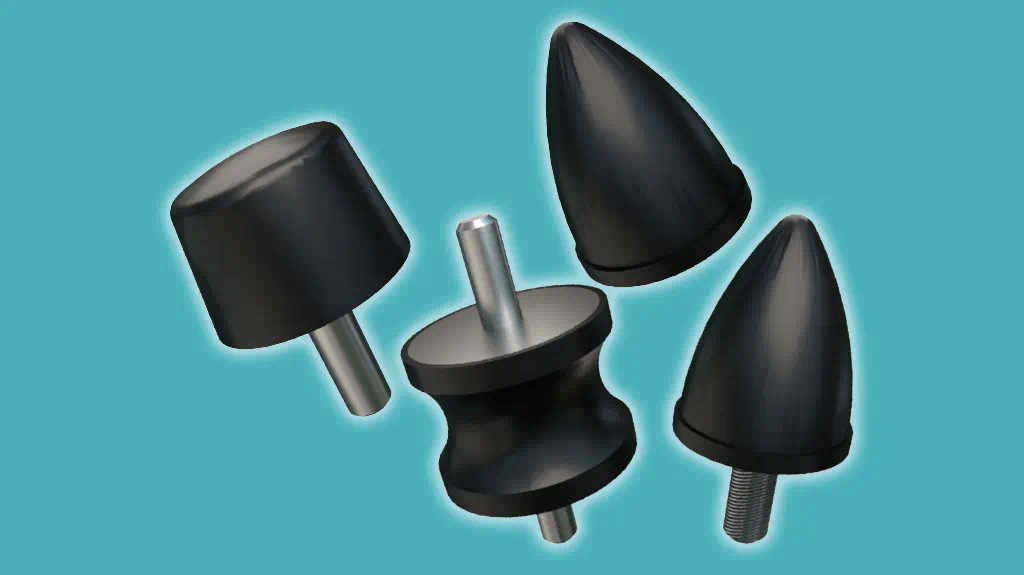

Bobbin_Type-TA-KD-KPD-blue

Typ TA / KD / KPD

Siehe das Datenblatt
Typ TA, KD, KPD Produktdaten
Die angegebenen Werte beziehen sich auf Naturkautschuk (NR). Andere Mischungsarten und Härten sind auf Anfrage erhältlich. Die technischen Werte dienen nur zur Information. Andere Abmessungen auf besondere Anfrage mit Mindestmenge und/oder Bestellwert.
REFERENZ* ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD). ABMESSUNGEN (mm) KOMPRESSION SHEAR MAX. SCHRAUBE
TORQUE (Nm)
ØD H Ød K L MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm) 		MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
TYP TA
TA 25/20 19-0581 20-01610 60 25 20 M6 12 18 306 1 120 2 4,7
TA 40/30 19-0699 20-01647 60 41 30 M8 20 20 450 1,7 170 3,9 11

*REFERENZ ist definiert als ØD/H


REFERENZ* ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD). ABMESSUNGEN (mm) KOMPRESSION MAX. SCHRAUBE
TORQUE (Nm)
ØD H Ød T MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
TYP KD
KD 25/12 15-4069 10-00087 60 25 12 M6 16 306 0,8 4,7
KD 25/13 15-3452 20-00013 60 25 13 M6 16 300 0,8 4,7
KD 25/17 19-0582 20-01611 60 25 17 M6 18 290 2 4,7
KD 25/18 030 18 131 92544 60 25 18 M6 22,5 499 1,9 4,7
KD 50/17 19-0506 20-00595 60 50 17 M10 28 1550 2 23
KD 50/20 030 18 061 90337 65 50 20 M10 27,5 1285 2 23
KD 50/50 19-0851 20-01469 60 50 50 M8 23 1070 5,1 11
TYP KPD
KPD 30/30 19-0604 20-00686 60 30 30 M8 20 350 6 11
KPD 30/36 19-0507 20-00929 60 30 36 M8 20 350 7 11
KPD 35/40 030 18 025 49009020 50 35 40 M8 23 129 4 11
KPD 35/40 030 18 025 90306 65 35 40 M8 23 303 4 11
KPD 35/40 030 18 025 91311 75 35 40 M8 23 405 4 11
KPD 50/58 14,10235 54001982 60 50 58 M10 28 4000 35,7 23
KPD 125/78 030 18 158 90376 65 125 78 M16 46 4253 10 94,5
*REFERENCE is defined as ØD/H

Technische Zeichnung

bobbin-d_drawing

Type D

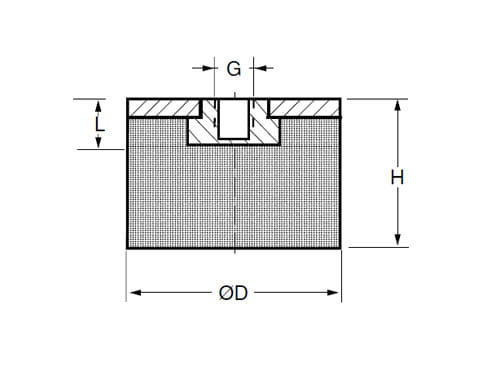

bobbin-e_drawing

Type E

Kataloge

TAVS_Brochure_Overview

Industrielles Produktportfolio

Laden Sie die gesamte Palette der industriellen Antivibrationsprodukte herunter.

Herunterladen

Kontaktieren Sie uns
