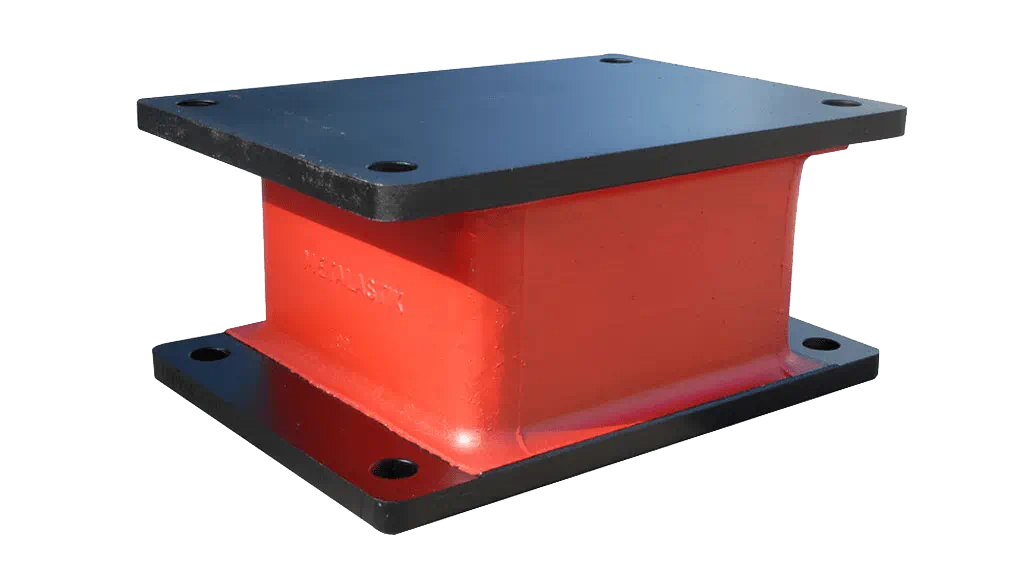

Description du produit

Cette gamme de supports est adaptée à la suspension d'équipements et de machines lourds et est largement utilisée comme support flexible pour les grands groupes propulseurs marins diesel à vitesse moyenne. Le rapport entre les taux de compression et de rigidité au cisaillement peut être modifié en incorporant des plaques intercalaires rigides dans la section en caoutchouc, ce qui permet d'optimiser les propriétés globales de la suspension afin d'isoler les vibrations perturbatrices majeures. Les supports sont généralement installés en V et, lorsqu'ils sont correctement positionnés, ils offrent un haut niveau d'isolation contre les vibrations tout en limitant au minimum les mouvements de l'équipement suspendu sous l'action de forces externes.

Données sur le produit

N.B. Dans de nombreux cas, les taux de rigidité en cisaillement horizontal diminuent sous l'effet des forces de compression.
Capacité de charge standard
Produit
nombre		 A
mm		 B
mm		 C
mm
Intercalaires		 Compression statique maximale   Compression statique maximale
déflexion, mm		 Poids
kg 		 Dureté du caoutchouc Compression nominale  Rigidité de cisaillement nominale, kN/m
 Chargement 45 H kN 60 H  rigidité, statique  kN/m, Dvn.  Statique  Dvn.
17-1666 280  200  175  None 11,8 22  15 17,2 45 890  1000  130  150




60 1650 2170  250  325
Capacité de charge élevée
Produit
nombre		 A
mm		 B
mm		 C
mm
Intercalaires		 Compression statique maximale   Compression statique maximale
déflexion, mm		 Poids
kg 		  Dureté du caoutchouc Compression nominale  Rigidité de cisaillement nominale, kN/m
 Chargement 45 H kN 60 H  rigidité, statique  kN/m, Dvn.  Statique  Dvn.
17-2181 460  268  109  1 83 155  8 30,5 45 13500  15500  515  590




60 25500  33200  965  1255
17-0434  460  268  109  2  224  417  7,5  34  45  28750  33000  575  660
                  60  53900  70000  1080  1400
Capacité de charge moyenne
Produit
nombre		 A
mm		 B
mm		 C
mm
Intercalaires		 Compression statique maximale   Compression statique maximale
déflexion, mm		 Poids
kg 		  Dureté du caoutchouc Compression nominale  Rigidité de cisaillement nominale, kN/m
 Chargement 45 H kN 60 H  rigidité, statique  kN/m, Dvn.  Statique  Dvn.
17-1742 280  200  127  None 13,2 24,5  10 14 45 1600  1840  200 230




60 3000 3900  375  490
17-1783 460  268  109  None  46  84  8,5  29,8  45  5750  6610  600  690
                  60  10750  14000  1125  1460

Dessin technique

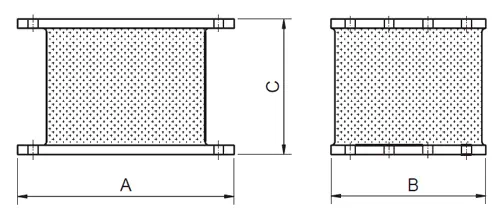

sandwhich-mount_drawing-1

Non entrelacé

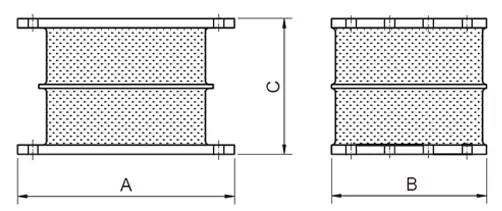

sandwhich-mount_drawing-2

Entrelacé
