Description du produit

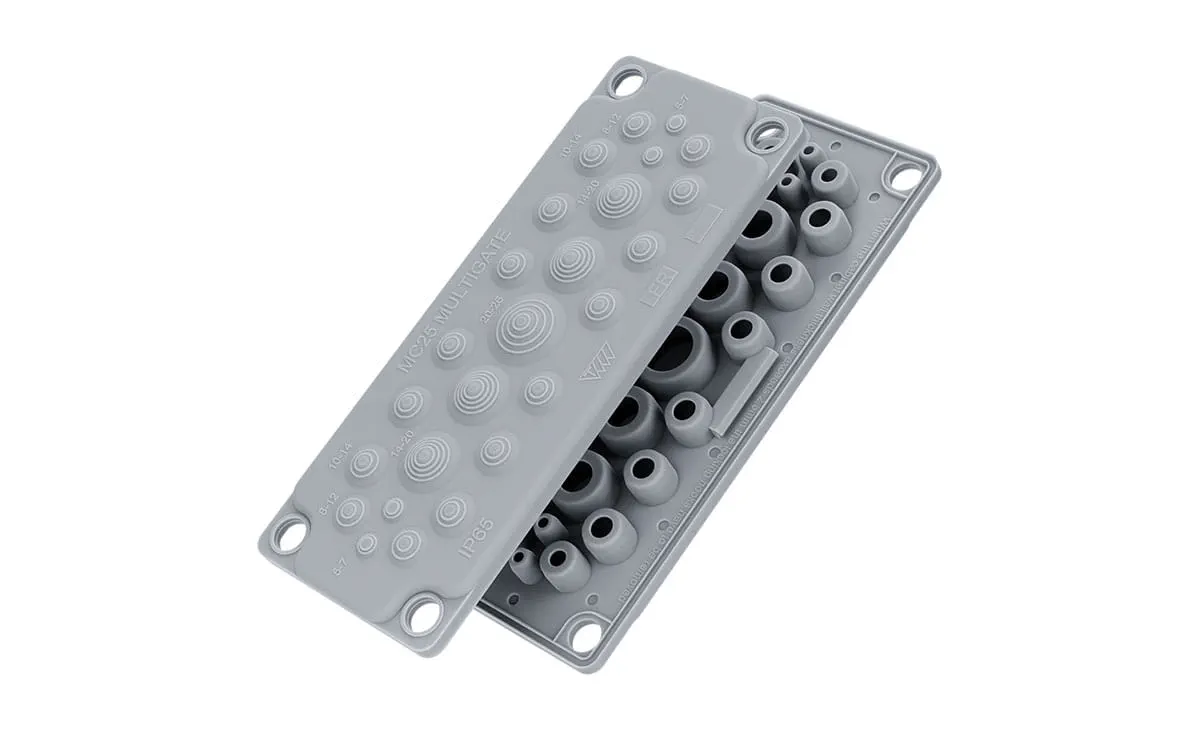

MC 25
MC 25 conduira et scellera les câbles comme suit :
2 x 3mm - 11mm
5 x 10mm - 14mm
12 x 14mm - 18mm
5 x 14mm - 22mm
1 x 14mm - 35mm
Total de 25 câbles

MC 35
Le MC 35 conduira et scellera les câbles comme suit :
2 x 6mm - 10mm
14 x 7mm - 12mm
16 x 10mm - 14mm
2 x 12mm - 18mm
1 x 17mm - 32mm
Total de 35 câbles

MH 10
MH 10 conduira et scellera les câbles comme suit :
5 x 3mm - 7mm
4 x 5mm - 10mm
2 x 7mm - 13mm
1 x 9mm - 16mm
Total de 12 câbles

MH 16
MH 16 conduira et scellera les câbles comme suit :
12 x 3mm - 7mm
5 x 7mm - 13mm
Total de 17 câbles

MH 24
MH 24 conduira et scellera les câbles comme suit :
6 x 3mm - 7mm
6 x 5mm - 10mm
5 x 9mm - 16mm
Total de 17 câbles

CMR 17
Le CMR 17 conduira et scellera les câbles comme suit :
4 x 5mm - 7mm
2 x 10mm - 12mm
2 x 12mm - 15mm
9 x 10mm - 30mm
Total de 17 câbles

MC 3
MC 3 conduira les câbles de traversée et de scellement comme suit :
4 x 8mm - 12mm
2 x 24mm - 54mm
1 x 30mm - 60mm
Total de 7 câbles
Description | Largeur (A) mm |
Longueur (B) mm |
Hauteur (C) mm |
Département 1 (D) mm |
Département 2 (E) mm |
---|---|---|---|---|---|
MC 3 |
214 |
82 |
40 | 19 | 27 |
MC 25 | 216 | 84 | 27 | 15 | 21 |
MC 35 | 216 | 84 | 31 | 17 | 22 |
MH 10 | 107 | 56 | 19 | 9 | 19 |
MH 16 | 127 | 56 | 19 | 9 | 19 |
MH 24 | 154 | 56 | 19 | 9 | 19 |
CMR 17 | 220 | 88 | 26 | 26 | 10 |
Description | Ouverture | Numéro de pièce | Couleur | Code RAL | Fonctionnalité | Nombre de câbles |
---|---|---|---|---|---|---|
MC 3 |
Ouverture C (FL21) |
100234 |
Gris clair | 7035 | 7 | |
MC 3 | C ouverture (FL21 |
100235 | Black | UL94V-0 | 7 | |
MC 3 | C ouverture (FL21 |
100233 | Grey | 7032 | 7 | |
MC 3 | Ouverture C (FL21) | 100931 | Black | EMC |
7 | |
MC 25 | Ouverture C (FL21) |
100238 | Gris clair | 7035 | 25 | |
MC 25 | Ouverture C (FL21) |
100239 | Black | UL94V-0 | 25 | |
MC 25 | Ouverture C (FL21) |
100237 | Grey | 7032 | 25 | |
MC 25 | Ouverture C (FL21) | 100214 | Black | EMC | 25 | |
MC 35 | Ouverture C (FL21) |
100244 | Gris clair | 7035 | 35 | |
MC 35 | Ouverture C (FL21) |
100245 | Black | UL94V-0 | 35 | |
MC 35 | Ouverture C (FL21) | 100243 | Grey | 7032 | 35 | |
MC 35 | Ouverture C (FL21) | 100215 | Black | UL94V-0 | 35 | |
MH 10 | B10 | 107293 | Black | UL94V-0 | 12 | |
MH 10 | B10 | 107294 | Gris clair | 7035 | UL94V-0 | 12 |
MH 16 | B16 | 107292 | Black | UL94V-0 | 17 | |
MH 16 | B16 | 107295 | Gris clair | 7035 | UL94V-0 | 17 |
MH 24 | B24 | 107291 | Black | UL94V-0 | 17 | |
MH 24 | B24 | 107296 | Gris clair | 7035 | UL94V-0 | 17 |
CMR 17 | Ouverture C (FL21) | 106998 | Black | UL94V-0 | 17 | |
CMR 17 | Ouverture C (FL21) | 108424 | Gris clair | 7035 | UL94V-0 | 17 |
