Description du produit

APPLICATION

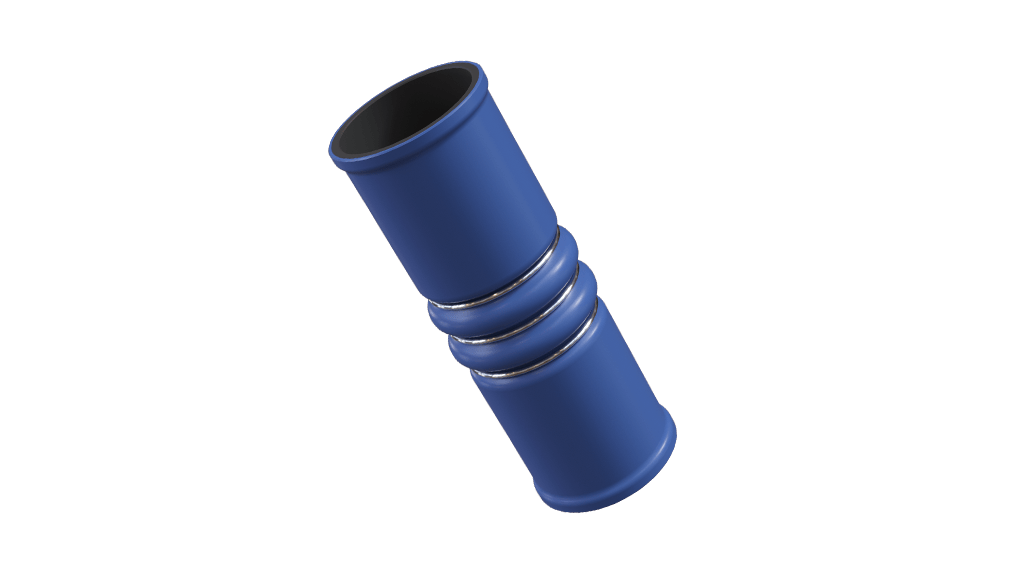

Les soufflets en silicone Twinfit Fluor Blue offrent une connexion extrêmement flexible pour les systèmes de refroidissement à eau, l'alimentation en air propre et les systèmes de suralimentation turbo. Ce type de soufflet est résistant à l'huile et convient aux applications à très haute température.

• Plage de température de -60 °C à +250 °C
• Pression de service maximale 4 bars à 120 °C

CONSTRUCTION

Les soufflets en silicone Twinfit sont construits avec :

  • Chambre à air en caoutchouc silicone noir fluoré de haute qualité
  • Renfort en cordon DuPont Nomex très résistant
  • Couvercle en caoutchouc de silicone bleu
  • Trois anneaux de renforcement en acier inoxydable à l'extérieur
  • Billes spéciales à chaque extrémité pour positionner les bandes de serrage


BANDES DE SERRAGE

Nous recommandons d'utiliser nos bandes de serrage robustes. Les bandes de serrage sont fabriquées en acier au carbone zingué ou en acier inoxydable.


MOUVEMENTS

Compression et élongation 13 mm. Latéral 3 mm.


GÉNÉRALITÉS

Une distance minimale de 50 ou 69 mm, selon la taille du soufflet, entre les extrémités du tuyau est nécessaire pour un fonctionnement sûr. Sur un TwinFit Fluor Blue, il convient d'utiliser des bandes de serrage.

Développer
Réduire

Données sur le produit

N° DE PIÈCE DIAMÈTRE INTÉRIEUR D1 (MM) DIAMÈTRE EXTÉRIEUR D2 (MM) DIAMÈTRE DU SOUFFLET D3 (MM) LONGUEUR NEUTRE L1 (MM) LONGUEUR DU BRASSARD L2 (MM)
300 062 034 34 39 42 178 55
300 062 038 38 44 47 178 55
300 062 042 42 48 55 178 55
300 062 048 48 53 60 178 55
300 062 054 54 59 66 178 55
300 062 060 60 65 69 185 60
300 062 076 76 80 90 188 60
300 062 080 80 85 90 214 65
300 062 089 89 94 106 214 65
300 062 108 108 112 124 217 65
300 062 114 114 118 124 217 65
300 062 133 133 138 144 217 65
300 062 139 139 144 154 217 65

POUR SOUFFLET N° DE PIÈCE TYPE DE CLAMP COLLIER ST.37 ZINGUÉ RÉFÉRENCE COLLIER DE SERRAGE ACIER INOXYDABLE AISI 304 RÉFÉRENCE QUANTITÉ REQUISE
300 062 034 I-1 partie 300 070 040 300 071 040 4
300 062 038 I-1 partie 300 070 045 300 071 045 4
300 062 042 I-1 partie 300 070 050 300 071 050 4
300 062 048 I-1 partie 300 070 055 300 071 055 4
300 062 054 I-1 partie 300 070 060 300 071 060 4
300 062 060 I-1 partie 300 070 065 300 071 065 4
300 062 076 I-1 partie 300 070 080 300 071 085 4
300 062 080 I-1 partie 300 070 085 300 071 085 4
300 062 089 II-2 parties 300 080 095 300 081 095 4
300 062 108 II-2 parties 300 080 115 300 081 115 4
300 062 114 II-2 parties 300 080 125 300 081 120 4
300 062 133 II-2 parties 300 080 140 300 081 140 4
300 062 139 II-2 parties 300 080 150 300 081 150 4
