Description du produit

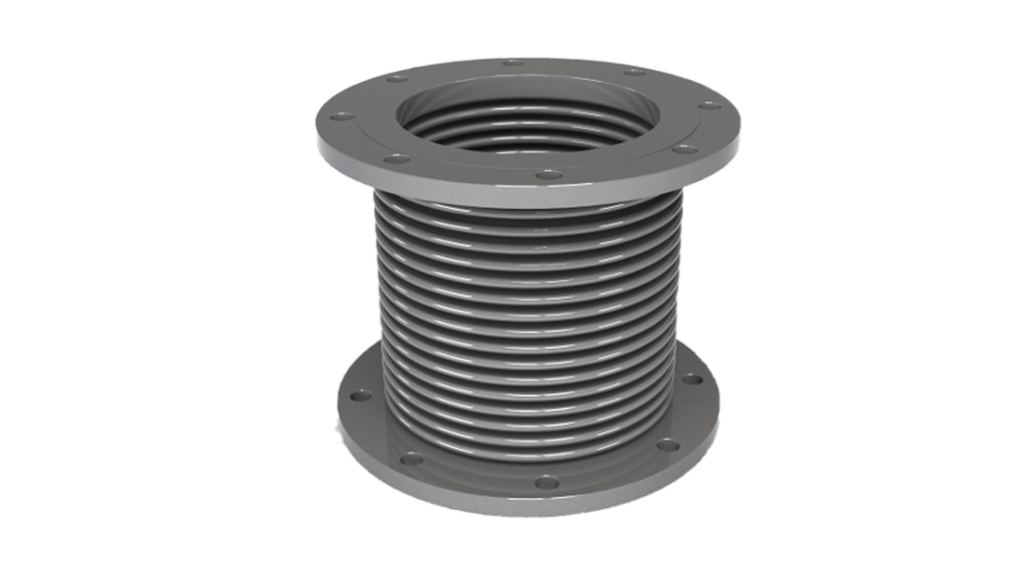

Le Balance X est un compensateur en acier inoxydable avec brides rotatives conforme à la norme DIN PN 6. Il est utilisé pour compenser les mouvements axiaux et les désalignements latéraux dans les systèmes de tuyauterie. Grâce à son soufflet à double couche, ce compensateur est plus flexible que les compensateurs similaires à simple couche. La température maximale de fonctionnement du Balance X est de +550 °C, la pression maximale de service est de 2,5 bars (120 °C).

HOMOLOGATIONS

Homologation de type disponible sur demande.



CARACTÉRISTIQUES

  • Compensateur en acier inoxydable AISI 321
  • Avec brides tournantes selon DIN PN 6
  • Matériau du soufflet à double couche
  • Longueur standard
  • Température max. : 550 °C
  • Pression max. : 2,5 bar (120 °C)
  • Article en stock
Développer
Réduire

Données sur le produit

N° de pièce DN L1 Soufflet (AISI 321) Bride (acier au carbone) Mouvements 2 (mm) Springrate (n/mm)
B (mm) Épaisseur (mm) Nombre de plis D Extérieur (mm) Cercle de boulons Trous x d Axiale +/- Latéral +/- Axiale +/- Latéral +/-
330 420 080 80 255 100.2 0.3 2 190 150 4 x 18 50 19 24 41
330 420 100 100 255 132.2 0.3 2 210 170 4 x 18 50 15 27 44
330 420 125 125 255 159.2 0.3 2 240 200 8 x 18 48 15 48 80
330 420 150 150 255 183.2 0.3 2 265 225 8 x 18 50 13 53 95
330 420 175 175 255 211 0.3 2 295 255 8 x 18 49 12 63 148
330 420 200 200 255 242 0.4 2 320 280 8 x 18 60 14 50 154
330 420 250 250 255 303 0.4 2 375 335 12 x 18 60 11 58 278
330 420 300 300 305 359 0.4 2 440 395 12 x 22 65 10 59 418
330 420 350 350 305 393 0.4 2 490 445 12 x 22 63 8 64 548
330 420 400 400 305 447 0.4 2 540 495 12 x 22 76 11 44 308
330 420 450 450 310 501 0.4 2 595 550 12 x 22 76 11 50 350

Remarque :

1. Autres qualités d'acier inoxydable et autres diamètres disponibles sur demande

2. Les mouvements axiaux et latéraux ne doivent pas être combinés.
