Description du produit

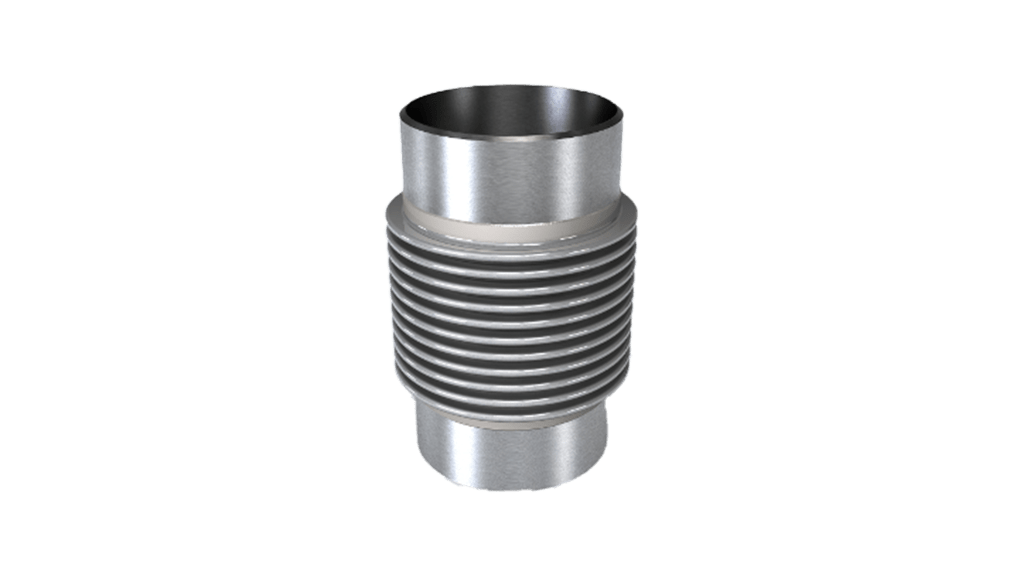

Le Balance VII est un joint de dilatation en acier inoxydable avec des extrémités soudées en acier inoxydable. Il est utilisé pour compenser les mouvements axiaux et les désalignements latéraux relativement faibles dans les systèmes de tuyauterie. Grâce à son soufflet à double couche, ce compensateur est plus flexible que les compensateurs similaires à simple couche. La température maximale de fonctionnement du Balance VII est de +550 °C, la pression maximale de service est de 2,5 bars (120 °C).

HOMOLOGATIONS
 Homologation de type disponible sur demande.

CARACTÉRISTIQUES

  • Compensateur en acier inoxydable AISI 316 TI
  • Extrémités soudées en acier inoxydable AISI 316 TI
  • Matériau du soufflet à double couche
  • Longueur standard
  • Température maximale : 550 °C
  • Pression maximale : 2,5 bar (120 °C)
  • Article en stock
Développer
Réduire

Données sur le produit

N° de pièce DN L1 Soufflet (AISI 321) Embouts à souder (acier au carbone) (mm) Mouvements 2 (mm) Springrate (n/mm)
B (mm) Épaisseur (mm) Nombre de condamnations Nombre de plis A C L2 Axiale +/- Latéral +/- Axiale +/- Latéral +/-
300 250 040 40 245 57.7 0.3 22 1 48.3 2 50 29 18 30 7
300 250 050 50 245 69.7 0.3 13 2 60.3 2 50 29 15 34 11
300 250 065 65 245 87.5 0.3 13 2 76.1 2 50 32 15 56 50
300 250 080 80 245 100.3 0.3 13 2 88.9 2 50 38 15 53 35
300 250 100 100 245 129.8 0.3 11 2 114,3 2 50 44 10 34 40
300 250 125 125 245 157.8 0.3 11 2 139.7 2 50 33 10 86 122
300 250 150 150 245 186.6 0.3 9 2 168.3 2 50 38 10 91 229
300 250 200 200 245 239.7 0.3 9 2 219.1 2 50 27 10 108 465
300 250 250 250 245 293.6 0.3 9 2 273 2 50 38 8 76 509
300 250 300 300 295 346.5 0.3 9 2 323.9 2 50 45 7 76 773
300 250 350 350 295 378.2 0.3 9 2 355.6 2 70 44 6 112 1330
300 250 400 400 295 435 0.3 9 2 406.4 2 60 50 3 91 1144
300 250 450 450 300 487.8 0.4 9 2 457 2 60 50 3 101 1081
300 250 500 500 340 585.6 0.4 9 2 508 3 70 73 2 89 1526
300 250 600 400 330 642.6 0.4 9 2 610 3 70 68 2 119 2027

Remarque :

1. Autres qualités d'acier inoxydable et autres diamètres disponibles sur demande

2. Les mouvements axiaux et latéraux ne doivent pas être combinés.
