Description du produit

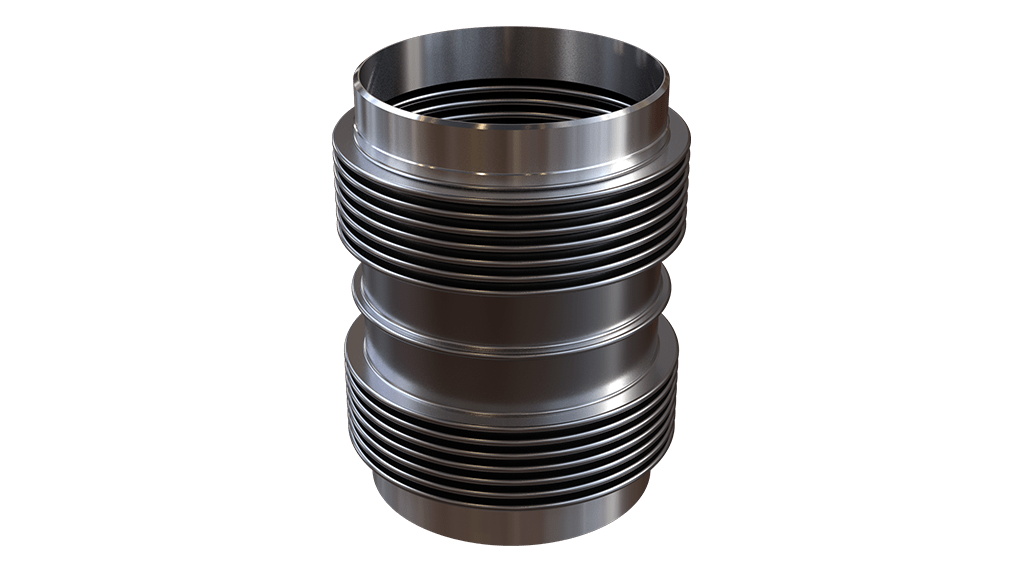

The Balance II is a stainless steel expansion joint with Embouts à souder en acier au carbone. It is used to accommodate axial Mouvements and relatively large LATÉRAL misalignments in piping systems. Due to its double-ply Soufflets, this compensator is more flexible in comparison to similar single-ply compensators. The maximum operating temperature of the Balance II is +550 °C, the maximum working pressure 2,5 bar (50 °C).

HOMOLOGATIONS

Homologation de type disponible sur demande.



CARACTÉRISTIQUES

  • Compensateur en acier inoxydable AISI 321
  • Construction à double soufflet
  • Matériau du soufflet à double couche
  • Longueur standard
  • Extrémités soudées en acier au carbone
  • Température maximale : 550 °C
  • Pression maximale : 2,5 bars (50 °C)
  • Article en stock
Développer
Réduire

Données sur le produit

N° DE PIÈCE DN L1 Soufflet (AISI 321) (mm) Extrémités soudées (acier au carbone) (mm) Movements2 (mm) Rigidité (N/mm)
B Épaisseur Nombre de plis A S2 L2 Axial +/- Lateral +/- Axial +/- Lateral +/-
330 040 040 40 150 60.3 0.3 1 48.3 2.6 30 25 8 47 89
330 040 050 50 150 78.3 0.3 2 60.3 2.9 30 25 8 68 166
330 040 065 65 150 96.7 0.3 2 76.1 2.9 30 25 8 56 169
330 040 080 80 150 109.7 0.3 2 88.9 3.2 30 25 8 63 219
330 040 100 100 150 140.5 0.3 2 114.3 3.6 37 25 6 59 293
330 040 125 125 150 165.7 0.3 2 139.7 3.6 35 25 5 71 420
330 040 150 150 150 200.5 0.3 2 168.3 4 35 25 5 56 389
330 040 200 200 150 251.1 0.3 2 219.1 4.5 35 25 5 69 608
330 040 250 250 150 305.2 0.3 2 273 5 35 25 4 86 933
330 040 300 300 150 360.9 0.3 2 323.9 5.6 35 25 4 81 1042


Note:

1. Autres qualités d'acier inoxydable et autres diamètres disponibles sur demande

2. Les mouvements axiaux et latéraux ne doivent pas être combinés.
