- Lineare vertikale Steifigkeit
- Variable Quer- und Längssteifigkeit

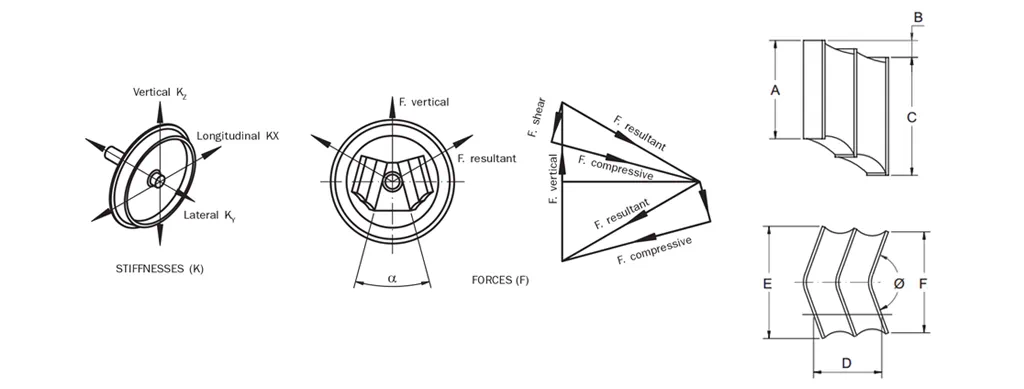

- Die Steifigkeit kann durch Änderung der Einbauwinkel variiert werden.

| Erzeugnis Nr. | Vertikale Belastung (kN) | Vertikale Durchbiegung (mm) | Vertikale Steifigkeit (kN/mm) | Seitliche Steifigkeit (kN/mm) | Longitudinal Steifigkeit (kN/mm) | Eingebauter Winkel (α°) | Abmessung (mm) | Mass Gewicht (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ||||||||
| 17-1610 | 35 | 21 | 1,7 | 3,5 | 25 | 22 | 181 | 23 | 210 | 64 | 159 | 116 | 4,6 |
| 17-1866 | 33 | 30 | 1,1 | 3,6 | 16 | 22 | 176 | 30 | 216 | 88 | 192 | 143 | 8,3 |
| 17-0888 | 39 | 30 | 1,3 | 3,1 | 25 | 22 | 138 | 30 | 178 | 88 | 192 | 143 | 8,2 |
| 17-0508 | 55 | 30 | 1,8 | 3,7 | 30 | 22 | 176 | 30 | 216 | 88 | 192 | 143 | 10,4 |
| 17-2023 | 35 | 31 | 1,15 | 2,6 | 6 | 24 | 260 | 60 | 269 | 110 | 136 | 120 | 11 |
| 17-1747 | 26 | 32 | 0,8 | 0,7 | 0,9 | 22 | 200 | 50 | 213 | 95 | 120 | 115 | 5,5 |
| 17-1525 | 35 | 32 | 1,2 | 2,0 | 13 | 22 | 225 | 62 | 260 | 95 | 140 | 120 | 7,0 |
| 17-2057 | 40 | 35 | 1,1 | 2,6 | 1,2 | 30 | 262 | 68 | 262 | 147 | 202 | 130 | 12 |
| 17-2085 | 47 | 36 | 1,3 | 3,2 | 16 | 24 | 225 | 50 | 255 | 93 | 150 | 145 | 8 |
| 17-1676 | 24 | 40 | 0,6 | 1,0 | 6 | 22 | 251 | 65 | 260 | 109 | 130 | 138 | 8 |
| 17-1371 | 32 | 40 | 0,8 | 3,0 | 10 | 22 | 146 | 40 | 197 | 115 | 203 | 143 | 12,3 |
| 17-0885 | 40 | 40 | 1,0 | 2,0 | 17 | 22 | 127 | 40 | 178 | 115 | 203 | 143 | 8,3 |
| 17-1727 | 40 | 40 | 1,0 | 1,5 | 20 | 22 | 169 | 38 | 223 | 116 | 181 | 132 | 8,6 |
| 17-1376 | 48 | 40 | 1,2 | 1,8 | 26 | 22 | 194 | 38 | 248 | 116 | 181 | 132 | 9,8 |
| 17-1331 | 56 | 40 | 1,4 | 3,0 | 27 | 22 | 165 | 40 | 216 | 116 | 223 | 165 | 10,5 |
| 17-1467 | 56 | 40 | 1,4 | 4,6 | 24 | 22 | 200 | 40 | 255 | 116 | 223 | 165 | 13,5 |
| 17-1001 | 84 | 40 | 2,1 | 3,6 | 37 | 22 | 191 | 40 | 241 | 116 | 203 | 143 | 127 |
| 17-1574 | 31 | 51 | 0,6 | 1,8 | 7 | 22 | 178 | 57 | 241 | 149 | 202 | 116 | 11,1 |
| 17-1457 | 56 | 51 | 1,1 | 3,0 | 13 | 22 | 253 | 90 | 318 | 149 | 202 | 116 | 16 |
| 17-1151 | 61 | 51 | 1,2 | 1,6 | 23 | 22 | 178 | 57 | 241 | 149 | 202 | 116 | 11,8 |
| 17-1786 | 56 | 56 | 1,0 | 3,7 | 13 | 22 | 240 | 82 | 266 | 162 | 244 | 160 | 18,6 |
| Erzeugnis Nr. | 17-2003 | 17-2185 | 17-1621 | |
|---|---|---|---|---|
| Vertikale Belastung | (kN) | 47 | 32 | 62 |
| Vertikale Durchbiegung | (mm) | 69 | 71 | 78 |
| Vertikale Steifigkeit | (kN/mm) | 0,6 | 0,45 | 0,8 |
| Seitliche Steifigkeit | (kN/mm) | 0,25 | 0,35 | 0,4 |
| Steifigkeit in Längsrichtung | (kN/mm) | 3,2 | 1,7 | 6,5 |
| Eingebauter Winkel | (α°) | 26 | 26 | 22 |
| Dimension A | (mm) | 280 | 280 | 280 |
| Abmessung B | (mm) | 114 | 114 | 123 |
| Abmessung C | (mm) | 271 | 271 | 230 |
| Abmessung D | (mm) | 200 | 200 | 198 |
| Dimension E | (mm) | 208 | 208 | 230 |
| Dimension F | (mm) | 204 | 207 | 226 |
| Masse Gewicht | (kg) | 21 | 21 | 25,5 |
| Erzeugnis Nr. | 17-1964 | 17-2167 | 17-1083 | 17-1593 | 17-1963 | 17-1760 | 17-1453 | 17-1153 | |
|---|---|---|---|---|---|---|---|---|---|
| Vertikale Belastung | (kN) | 25 | 58 | 82 | 94 | 32 | 41 | 63 | 90 |
| Vertikale Durchbiegung | (mm) | 33 | 34 | 34 | 41 | 43 | 45 | 45 | 45 |
| Vertikale Steifigkeit | (kN/mm) | 0,7 | 1,7 | 2,4 | 2,3 | 0,8 | 0,9 | 1,4 | 2,0 |
| Seitliche Steifigkeit | (kN/mm) | 1,25 | 3,8 | 7,2 | 10 | 1,5 | 4,2 | 7,6 | 7,0 |
| Steifigkeit in Längsrichtung | (kN/mm) | 13,5 | 18 | 33 | 46 | 12 | 10 | 19 | 32 |
| Eingebauter Winkel | (α°) | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 |
| Dimension A | (mm) | 185 | 165 | 197 | 227 | 169 | 188 | 227 | 203 |
| Abmessung B | (mm) | 48 | 48 | 48 | 48 | 38 | 29 | 44 | 64 |
| Abmessung C | (mm) | 229 | 216 | 248 | 270 | 223 | 282 | 301 | 273 |
| Abmessung D | (mm) | 104 | 115 | 115 | 130 | 125 | 150 | 150 | 150 |
| Dimension E | (mm) | 130 | 231 | 231 | 265 | 176 | 252 | 273 | 252 |
| Dimension F | (mm) | 100 | 152 | 152 | 175 | 132 | 152 | 157 | 152 |
| Masse Gewicht | (kg) | 6 | 13,3 | 15,4 | 17 | 9 | 19 | 22,7 | 21 |
| Erzeugnis Nr. | 17-1085 | 17-1084 | 17-1211 | 17-0424 | 17-1344 | 17-0375 | |
|---|---|---|---|---|---|---|---|
| Vertikale Belastung | (kN) | 19 | 24 | 27 | 19 | 27 | 35 |
| Vertikale Durchbiegung | (mm) | 11 | 11 | 11 | 19 | 19 | 25 |
| Vertikale Steifigkeit | (kN/mm) | 1,7 | 2,1 | 2,4 | 1,0 | 1,4 | 1,4 |
| Seitliche Steifigkeit | (kN/mm) | 2,1 | 4 | 5,0 | 1,1 | 3,9 | 2,5 |
| Steifigkeit in Längsrichtung | (kN/mm) | 8 | 11 | 14 | 3 | 10 | 6 |
| Eingebauter Winkel | (α°) | 40 | 40 | 40 | 40 | 40 | 40 |
| Dimension A | mm | 112 | 152 | 190 | 127 | 165 | 200 |
| Abmessung B | mm | 14,3 | 14,3 | 14,3 | 29 | 29 | 32 |
| Abmessung C | mm | 125 | 165 | 203 | 178 | 152 | 216 |
| Abmessung D | mm | 91 | 91 | 91 | 88 | 88 | 113 |
| Dimension E | mm | 110 | 110 | 110 | 126 | 126 | 209 |
| Dimension F | mm | 84 | 84 | 84 | 76 | 76 | 121 |
| Masse Gewicht | (kg) | 2,5 | 3,4 | 4,2 | 3,6 | 4,6 | 7,6 |
