Produktbeschreibung

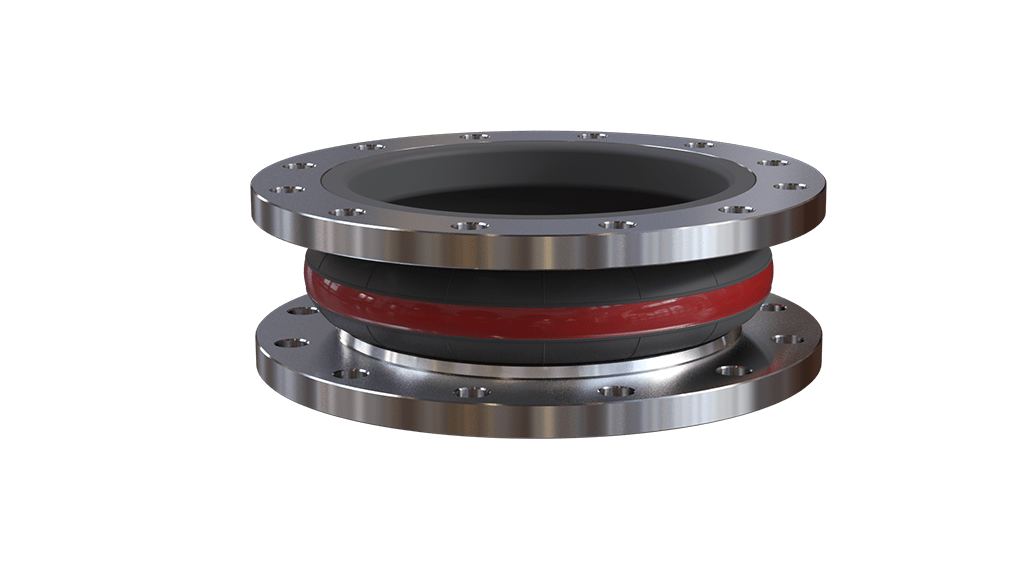

Der Gummikompensator ERV Red wird für flexible Verbindungen in Rohrleitungssystemen für Warmwasser, Trinkwasser (DVGW W270 und ACS-zertifiziert), heißes Kühlwasser und heißes Abwasser verwendet. Dieser Kompensator ist auch für den Einsatz von Zusatzstoffen wie schwache Säuren, Laugen, Salzlösungen, technische Alkohole, Ester und Ketone sowie eine Vielzahl anderer Chemikalien geeignet. Die ERV Red ist nicht für Ölprodukte geeignet. Die Flansche des ERV Red sind drehbar und standardmäßig in DIN PN10 und PN16 erhältlich. Die Betriebstemperaturen hängen vom Medium ab und reichen von -40 °C bis +100 °C. Der maximale Betriebsdruck beträgt 16 bar bzw. 10 bar bei größeren Durchmessern.

KONSTRUKTION

  • Nahtlose Butyl/EPDM-Innenwand, geringe Diffusion
  • PA-textilverstärkter, butylbeschichteter Faltenbalg
  • EPDM-Außenwand, ozon- und hitzebeständig
  • Elektrisch leitfähig
  • Drehbare Flansche, verzinkter Stahl



ZULASSUNGEN

Zugelassen von DNV-GL, Lloyd's Register, Bureau Veritas, RINA, ABS, CCS, BWB, DVGW, ACS, and WRAS.



OPTIONEN

  • Die meisten Größen sind in verschiedenen neutralen Längen erhältlich
  • Flansche nach DIN PN6, PN25, PN40 oder ASA 150 lbs
  • Flansche aus rostfreiem Stahl oder Bronze
  • Zugstangen
  • PTFE-Auskleidung
  • Vakuum-Stützringe
  • Brandschutzversicherung
Mehr anzeigen
Weniger anzeigen

Produktdaten

TEIL Nr. INNENDURCHMESSER A (MM) LÄNGE B (MM) ARBEITSDRUCK (BAR) FLANGE DIMENSIONS CLASS AUSSENDURCHMESSER C (MM) PITCH D (MM) E x F (NUMMER x MM)
300 040 025 25 130 16 DIN PN10/16 115 85 4x14
300 040 032 32 130 16 DIN PN10/16 140 100 4x18
300 040 040 40 130 16 DIN PN10/16 150 110 4x18
300 040 050 50 130 16 DIN PN10/16 165 125 4x18
300 040 065 65 130 16 DIN PN10/16 185 145 4x18
300 040 080 80 130 16 DIN PN10/16 200 160 8x18
300 040 100 100 130 16 DIN PN10/16 220 180 8x18
300 040 125 125 130 16 DIN PN10/16 250 210 8x18
300 040 150 150 130 16 DIN PN10/16 285 240 8x22
300 040 201 200 130 10 DIN PN10 340 295 8x22
300 040 200 200 130 16 DIN PN16 340 295 12x22
300 040 251 250 130 10 DIN PN10 395 350 12x22
300 040 250 250 130 16 DIN PN16 405 355 12x26
300 040 301 300 130 10 DIN PN10 445 400 12x22
300 040 300 300 130 16 DIN PN16 460 410 12x26
300 040 351 350 200 10 DIN PN10 505 460 16x22
300 040 401 400 200 10 DIN PN10 565 515 16x26
300 040 501 500 200 10 DIN PN10 670 620 20x26
300 040 601 600 200 10 DIN PN10 780 725 20x30
300 040 701 700 260 10 DIN PN10 895 840 24x30
300 040 801 800 250 10 DIN PN10 1015 950 24x33
300 040 901 900 300 10 DIN PN10 1115 1050 28x33
300 040 902 1000 300 10 DIN PN10 1230 1160 28x26

Bewegungen
Die unten angegebenen maximalen Bewegungen für den ERV Green Kompensator gelten für die neutrale Länge bei Betriebstemperaturen bis zu +50 ºC und sind nicht kombinierbar (keine gleichzeitigen lateralen/axialen Bewegungen). Die zulässigen Bewegungen reduzieren sich bei Temperaturen zwischen +50 ºC und +70 ºC um 25% und bei Temperaturen zwischen +70 ºC und +90 ºC um 40%. Die Verwendung des optionalen Vakuumrings führt zu einer Reduzierung von 50%.
NENNDURCHMESSER (MM) KOMPRESSION (MM) DEHNUNG (MM) SEITE (MM) WINKELIG (GRAD)
25-80 30 20 30 30
100-150 30 20 30 20
200 25 30 30 ± 10
250-300 10 30 15 ± 5
350-600 40 35 30 ± 8
700 40 30 30 ± 5
800 40 35 ± 35 ± 5
900-1000 40 40 ± 40 ± 5
