Produktbeschreibung

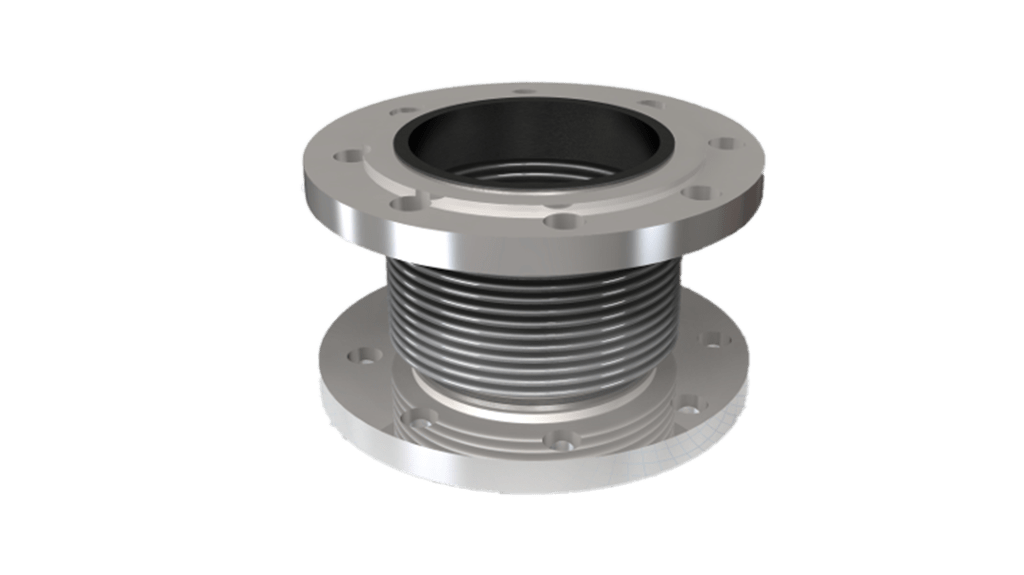

Der Balance VI ist ein Edelstahlkompensator mit drehbaren Flanschen aus verzinktem Kohlenstoffstahl nach DIN PN 16. Er wird zum Ausgleich von Axialbewegungen in Rohrleitungssystemen unter hohem Druck eingesetzt. Durch seinen doppellagigen Balg kann dieser Kompensator axiale Bewegungen effektiv ausgleichen. Die maximale Betriebstemperatur des Balance VI beträgt +300 °C, der maximale Betriebsdruck 16 bar (120 °C).

ZULASSUNGEN

Typgenehmigung auf Anfrage erhältlich.



EIGENSCHAFTEN

  • Kompensator aus rostfreiem Stahl AISI 321
  • Flansche aus verzinktem Kohlenstoffstahl nach. DIN PN 16
  • Drehbare Flansche
  • Zweilagiges Balgmaterial (außer DN40)
  • Standardlänge L=130
  • Max. Temperatur: 300 °C
  • Max. Druck: 16 bar (120 °C)
  • Artikel auf Lager
Mehr anzeigen
Weniger anzeigen

Produktdaten

TEIL Nr. DN L Faltenbalg (AISI 321) Flansch (Kohlenstoffstahl) Bewegungen Springrate
Dicke (mm) Nr. der Konv. Anzahl der Lagen D Außenseite (mm) K D Innen (mm) Löcher x d B Axial (mm) N/mm
300 231 040 40 130 0,3 20 1 150 110 48,3 4 x 18 16 ±12 82
300 231 050 50 130 0,3 16 2 165 125 60,3 4 x 18 18 ±17 60
300 231 065 65 130 0,3 14 2 185 145 76,1 4 x 18 18 ±20 50
300 231 080 80 130 0,3 13 2 200 160 88,9 8 x 18 20 ±23 41
300 231 100 100 130 0,3 12 2 220 180 114,3 8 x 18 20 ±29 37
300 231 125 125 130 0,3 12 2 250 210 139,7 8 x 18 22 ±32 35
300 231 150 150 130 0,4 12 2 285 240 168,3 8 x 22 22 ±27 69
300 231 200 200 130 0,4 8 2 340 295 219,1 12 x 22 24 ±32 95
300 231 250 250 130 0,4 7 2 405 355 273 12 x 22 26 ±35 83

Notes:

1. Andere Edelstahlsorten und Durchmesser auf Anfrage erhältlich
