Product description

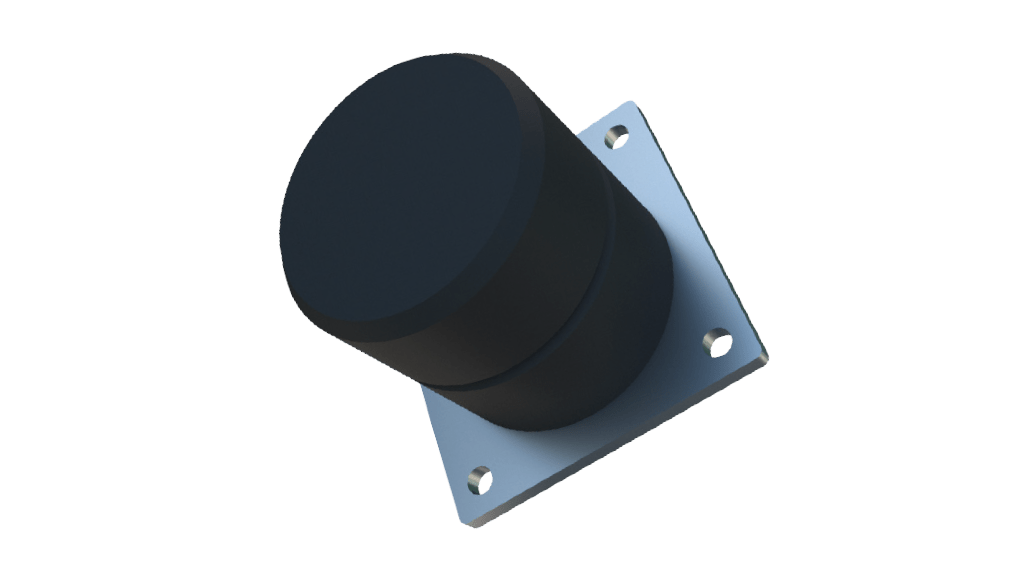

Zellpuffer zeichnet sich durch eine sehr robuste Bauweise aus. Die große Auswahl an Größen ermöglicht einen universellen Einsatz. Zellpuffer eignen sich besonders als elastische Durchbiegungsbegrenzer und zur Pufferung von Stoßbelastungen bei mobilen und nicht-mobilen Arbeitsmaschinen sowie als Anschläge im Allgemeinen. Die Zellpuffer werden aus Pu, Diplocell hergestellt.
Product data
| ZEICHNUNG NR. | ARTIKELNR. | ABMESSUNGEN (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | ØB | C | D | E | F | ØG | H | ||
| PLATTE FEST ZELLPUFFER | |||||||||
| 70,10031 | 54006110 | 40 | 80 | - | - | 110 | 80 | 12,5 | 10 |
| 70,10032 | 54006111 | 80 | 80 | - | - | 110 | 80 | 12,5 | 10 |
| 70,10033 | 54006112 | 120 | 80 | - | - | 110 | 80 | 12,5 | 10 |
| 70,10013 | 54006092 | 100 | 100 | - | - | 125 | 100 | 12,5 | 10 |
| 70,10014 | 54006093 | 150 | 100 | - | - | 125 | 100 | 12,5 | 10 |
| 70,10015 | 54006094 | 63 | 125 | - | - | 160 | 125 | 17 | 12 |
| 70,10016 | 54006095 | 125 | 125 | - | - | 160 | 125 | 17 | 12 |
| 70,10017 | 54006096 | 190 | 125 | - | - | 160 | 125 | 17 | 12 |
| 70,10018 | 54006097 | 80 | 160 | - | - | 200 | 160 | 17 | 12 |
| 70,10019 | 54006098 | 160 | 160 | - | - | 200 | 160 | 17 | 12 |
| 70,10020 | 54006099 | 240 | 160 | - | - | 200 | 160 | 17 | 12 |
| 70,10021 | 54006100 | 100 | 200 | - | - | 250 | 200 | 21 | 14 |
| 70,10022 | 54006101 | 200 | 200 | - | - | 250 | 200 | 21 | 14 |
| 70,10024 | 54006103 | 300 | 200 | - | - | 250 | 200 | 21 | 14 |
| 70,10025 | 54006104 | 250 | 250 | - | - | 315 | 250 | 21 | 15 |
| 70,10026 | 54006105 | 375 | 250 | - | - | 315 | 250 | 21 | 15 |
| 70,10027 | 54006106 | 475 | 315 | - | - | 400 | 315 | 21 | 15 |
| 70,10029 | 54006108 | 400 | 400 | - | - | 500 | 400 | 25 | 20 |
| 70,10030 | 54006109 | 600 | 400 | - | - | 500 | 400 | 25 | 20 |
| SHAFT FIXED ZELLPUFFER | |||||||||
| 70,10085 | 54006164 | 40 | 80 | M12 | 35 | - | - | - | - |
| 70,10086 | 54006165 | 80 | 80 | M12 | 35 | - | - | - | - |
| 70,10087 | 54006166 | 120 | 80 | M12 | 35 | - | - | - | - |
| 70,10065 | 54006144 | 100 | 100 | M12 | 35 | - | - | - | - |
| 70,10068 | 54006147 | 150 | 100 | M12 | 35 | - | - | - | - |
| 70,10069 | 54006148 | 63 | 125 | M12 | 35 | - | - | - | - |
| 70,10070 | 54006149 | 125 | 125 | M12 | 35 | - | - | - | - |
| 70,10072 | 54006151 | 190 | 125 | M12 | 35 | - | - | - | - |
| 70,10073 | 54006152 | 80 | 160 | M12 | 35 | - | - | - | - |
| 70,10074 | 54006153 | 160 | 160 | M12 | 35 | - | - | - | - |
| 70,10075 | 54006154 | 240 | 160 | M12 | 35 | - | - | - | - |
| 70,10076 | 54006155 | 100 | 200 | M12 | 35 | - | - | - | - |
| 70,10077 | 54006156 | 200 | 200 | M12 | 35 | - | - | - | - |
| 70,10078 | 54006157 | 300 | 200 | M12 | 35 | - | - | - | - |
| 70,10080 | 54006159 | 125 | 250 | M24 | 80 | - | - | - | - |
| 70,10081 | 54006160 | 250 | 250 | M24 | 80 | - | - | - | - |
| 70,10082 | 54006161 | 375 | 250 | M24 | 80 | - | - | - | - |
| 70,10083 | 54006162 | 315 | 315 | M24 | 80 | - | - | - | - |
