VT Mount

  • Hohe Ablenkung
  • Horizontale Druckbelastungen
  • Vertikale Scherdurchbiegung
Kontaktieren Sie uns

Produktbeschreibung

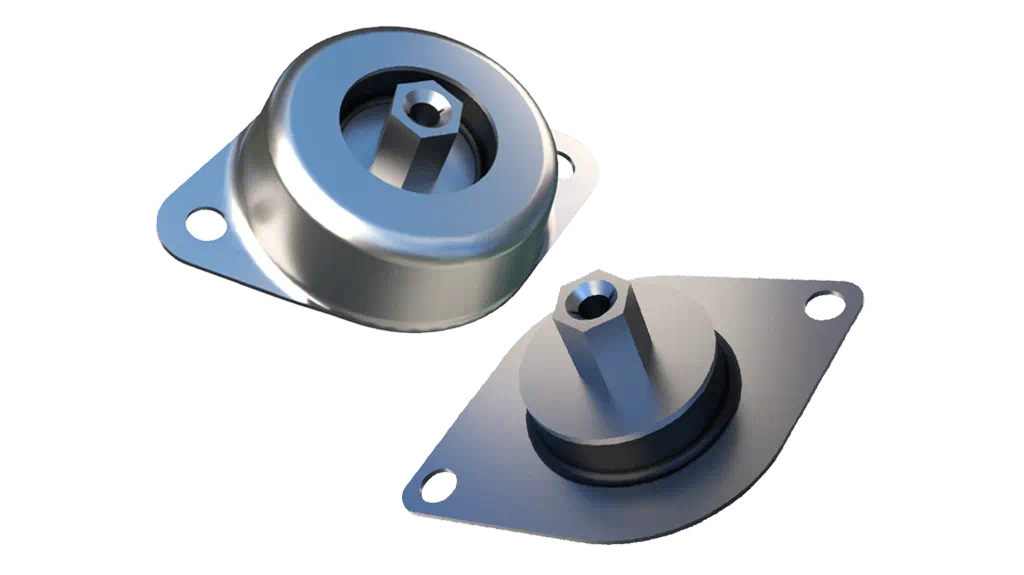

Der Typ VT ist so konstruiert, dass das Gummiteil bei der Montage auf Scherung beansprucht wird, wodurch eine hohe Durchbiegung auch bei geringer Belastung erreicht wird. Es sind zwei verschiedene Teile erhältlich. Das VT-Oberteil bietet einen Schutz gegen Verspannungen und verhindert, dass die isolierte Einheit bei Überlastung herunterfällt. VT-lower ist so konzipiert, dass es horizontale Druckbelastungen aufnimmt und vertikale Schubverformungen zulässt.

Produktdaten

REFERENZ ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD) ABMESSUNGEN (mm) MAX BELASTUNG (N)
E K A H Ød N t ØG RADIAL (M) AXIAL (F)
VT OBEN 17-4378 10-01369 40 75 114 96 33 9 15 1,5 M8 140 300
VT OBEN 17-4379 10-01370 60 75 114 96 33 9 15 1,5 M8 250 700
VT TIEFER 17-4349 10-01373 40 75 114 96 33 9 15 1,5 M8 140 300
VT TIEFER 17-4350 10-00015 60 75 114 96 33 9 15 1,5 M8 250 700

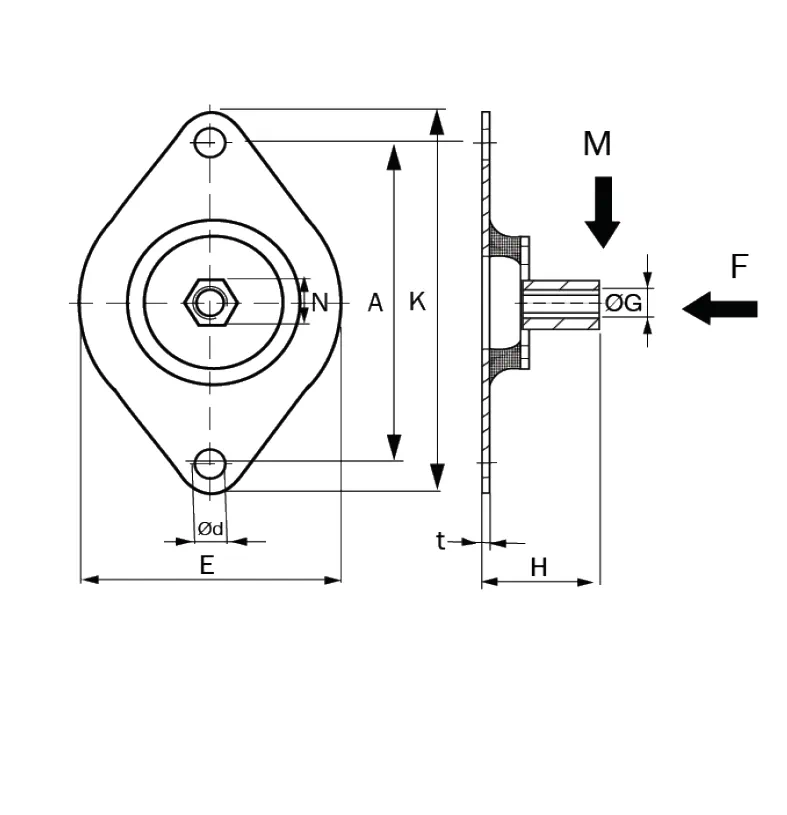

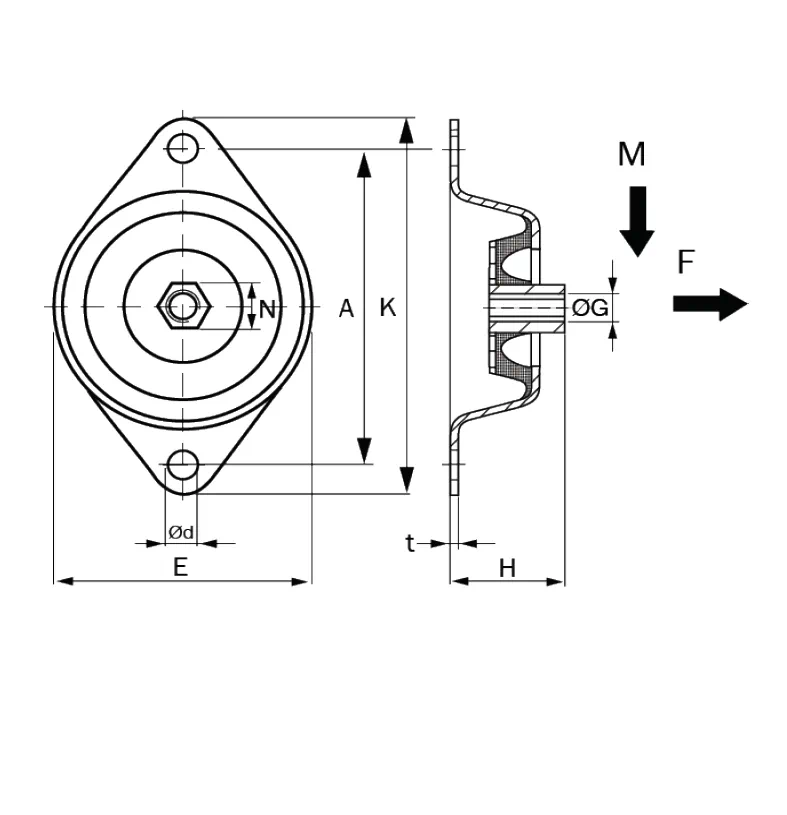

Technische Zeichnung

vt_mount_drawing-1

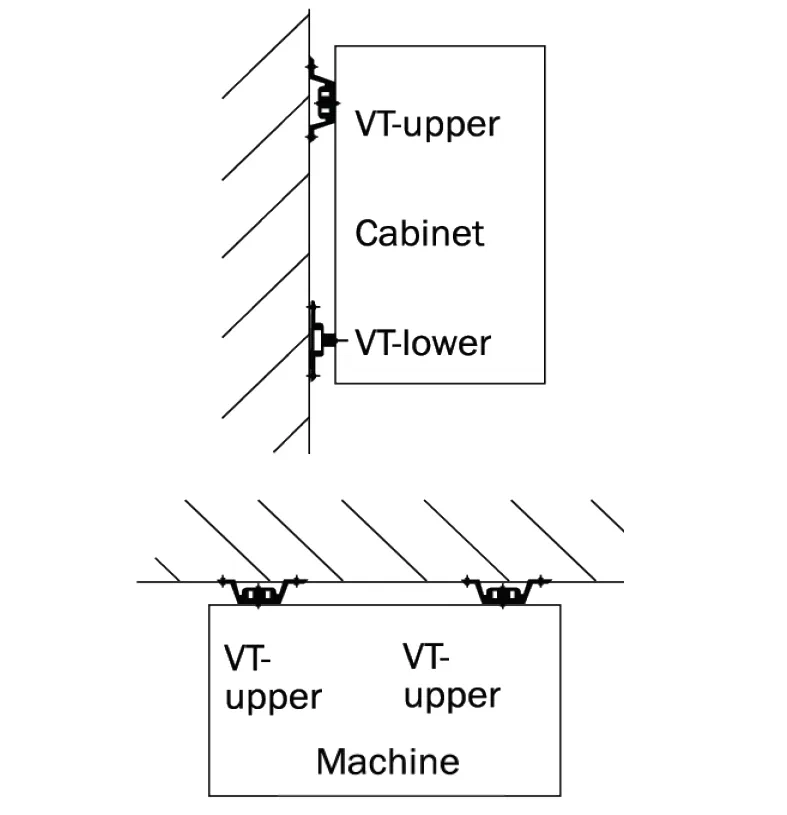

MONTAGEANWEISUNGEN

vt_mount_drawing-2

VT OBEN

vt_mount_drawing-3

VT TIEFER
