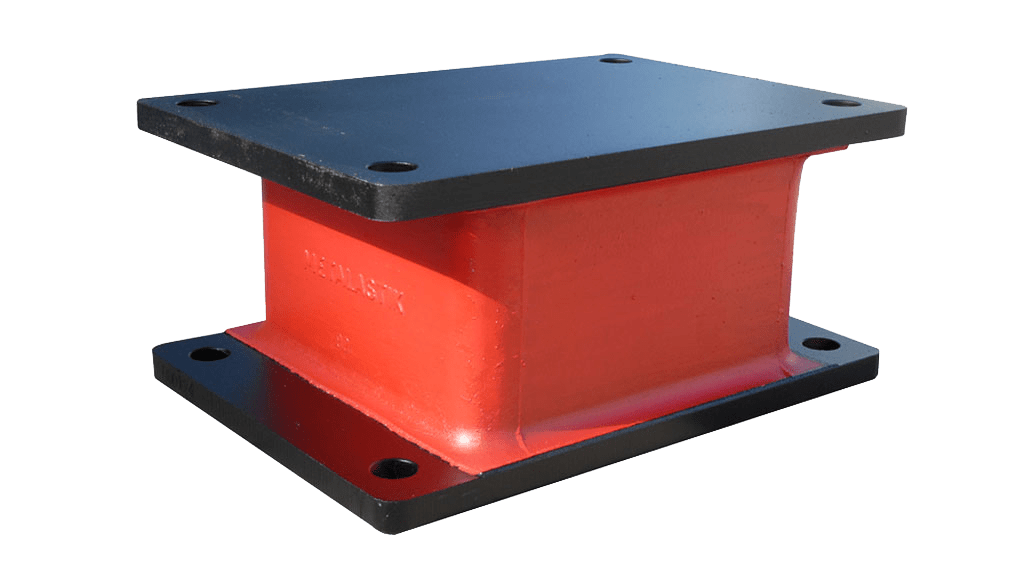

Produktbeschreibung

Diese Dämpfer eignen sich für die Aufhängung von schweren Geräten und Maschinen und werden häufig als flexible Aufhängung für große Diesel-Schiffsantriebe mittlerer Geschwindigkeit verwendet. Das Verhältnis von Druck- zu Schersteifigkeit kann durch den Einbau starrer Zwischenplatten im Gummiteil variiert werden, wodurch die Gesamtaufhängungseigenschaften zur Isolierung der wichtigsten störenden Schwingungen optimiert werden können. Die Lager werden in der Regel in V-Form eingebaut und bieten bei richtiger Anordnung ein hohes Maß an Schwingungsisolierung, während gleichzeitig die Bewegungen der aufgehängten Ausrüstung unter Einwirkung äußerer Kräfte auf ein Minimum beschränkt werden.

Produktdaten

N.B. In vielen Fällen verringern sich die horizontalen Schersteifigkeitswerte bei Druckkräften
Standard-Tragfähigkeit
Produkt
Nummer		 A
mm		 B
mm		 C
mm
Verschachtelungen		 Maximale statische Kompression   Maximale statische Kompression
Durchbiegung, mm		 Gewicht
kg 		 Härte des Gummis Nenndruck  Nenn-Schersteifigkeit, kN/m
Belastung 45 H kN 60 H  Steifigkeit, statisch  kN/m, Dvn.  Statisch  Dvn. ;
17-1666 280  200  175  None 11,8 22  15 17,2 45 890  1000  130  150




60 1650 2170  250  325
Hohe Tragfähigkeit
Produkt
Nummer		 A
mm		 B
mm		 C
mm
Verschachtelungen		 Maximale statische Kompression   Maximale statische Kompression
Durchbiegung, mm		 Gewicht
kg 		 Härte des Gummis Nenndruck  Nenn-Schersteifigkeit, kN/m
Belastung 45 H kN 60 H  Steifigkeit, statisch  kN/m, Dvn.  Statisch  Dvn.
17-2181 460  268  109  1 83 155  8 30,5 45 13500  15500  515  590




60 25500  33200  965  1255
17-0434  460  268  109  2  224  417  7,5  34  45  28750  33000  575  660
                  60  53900  70000  1080  1400
Mittlere Tragfähigkeit
Produkt
Nummer		 A
mm		 B
mm		 C
mm
Verschachtelungen		 Max Static Compression   Maximale statische Kompression
Durchbiegung, mm		 Gewicht
kg 		  Rubber hardness Nominal compression  Nominal Shear Stiffness, kN/m
 Load 45 H kN 60 H  stiffness, static  kN/m, Dvn.  Static  Dvn.
17-1742 280  200  127  Keine 13,2 24,5  10 14 45 1600  1840  200 230




60 3000 3900  375  490
17-1783 460  268  109  None  46  84  8,5  29,8  45  5750  6610  600  690
                  60  10750  14000  1125  1460

Technische Zeichnung

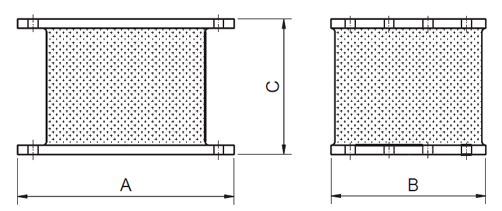

sandwhich-mount_drawing-1

Nicht verschachtelt

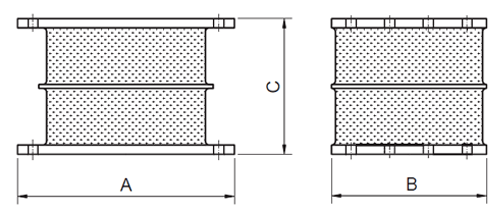

sandwhich-mount_drawing-2

Verschachtelt
