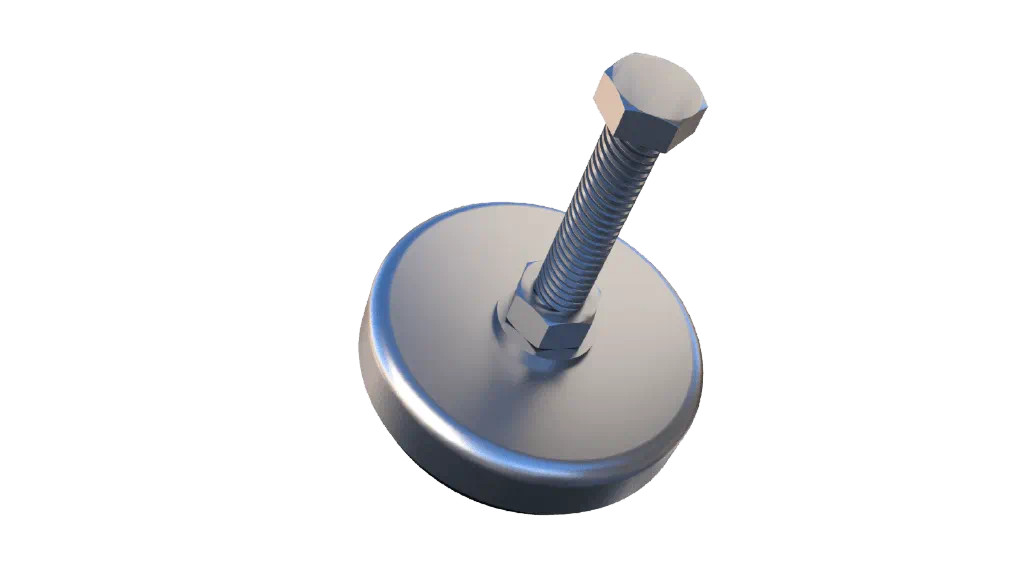

Produktbeschreibung

Der Level Mount ist mit Hilfe der mitgelieferten Anleitung in wenigen Minuten installiert. Es ist nicht notwendig, die Maschine am Boden zu befestigen, da die Gummibasis der Halterung die Maschine an ihrem Platz hält. Bei Bedarf kann die Maschine einfach neu positioniert werden. Die Nivellierung wird mit der aufgebrachten Last eingestellt. Das Gummielement der Füllstandshalterung ist öl- und chemikalienbeständig. Alle Metallteile sind zum Schutz vor Korrosion verzinkt und chromatiert.

Die Modelle TF 250, TF 600 und TF 1200 sind auch in S/S (ISO 2604/11, BS 3605:1) erhältlich.

Typische Anwendungen sind:

  • Drehbänke und Fräsmaschinen
  • Schleifmaschinen
  • Pressen
  • Blechschere
  • Knabbermaschinen
  • Stanzen und Schneidegeräte
Mehr anzeigen
Weniger anzeigen

Produktdaten

TF MOUNT
REFERENZ ZEICHNUNG NR. ARTIKELNR. ABMESSUNGEN (mm) OVERALL BOLT
LÄNGE (mm) 		MAX. BELASTUNG (KN)
ØD H G
TF 250 19-0588 20-00623 69 23 M12 100 2,5
M80 050 18 023 96504 80 30 M12 80 1,2
96505 2
96506 3
96507 3,5
M120 050 18 020 96496 120 37 M12 100 5
96497 6
96498 8
TF 600 19-0583 20-00624 81 25 M12 100 6
TF 1200 19-0577 20-00625 108 29 M16 100 12
M160 050 18 021 96499 160 41 M16 120 9,2
96500 13,5
96501 18
M160 050 18 704 49039496 160 41 M16 140 9,2
49039497 13,5
49014539 18
M185 050 18 022 96502 185 48 M20 160 26
96503 55
TF 3000 19-0591 20-00626 151 35 M20 120 30
TF 4000 19-0596 20-00627 170 39 M20 120 40
TF 6000 19-0598 20-00628 205 44 M24 150 60
TFE MOUNT
REFERENZ ZEICHNUNG NR. ARTIKELNR. ABMESSUNGEN (mm) MAX. BELASTUNG (KN)
ØD H
TFE 601 19-0571 20-00629 80 25 8,0

Technische Zeichnung

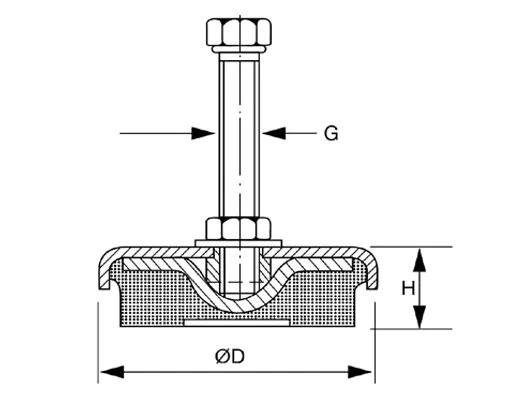

level-mount_drawing-1

TF

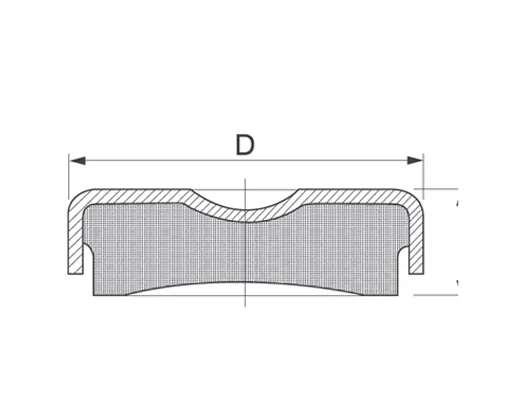

level-mount_drawing-2

TFE
