Produktbeschreibung

Der EH ist in erster Linie für mobile Anwendungen konzipiert, bei denen hohe dynamische Kräfte und Stöße auftreten. Dynamische vertikale Bewegungen in beide Richtungen sind eingeschränkt, und es wird eine ausgezeichnete horizontale Stabilität gewährleistet.

Die Funktion von EH umfasst Merkmale wie:

  • Dynamische Effizienz in alle Richtungen
  • Dämpfung von Körperschall
  • Anpassung von Fluchtungsfehlern und Verzerrungen
  • Einfaches Design - leicht zu installieren
  • Ausfallsichere Installation
  • Großer Lastbereich, 40 bis 1200 kg

Typische Anwendungen sind:
  • Militärische Fahrzeuge
  • Landwirtschaftliche Fahrzeuge
  • Baumaschinen
  • Transportmaschinen
  • Mobile Industriemaschinen
Mehr anzeigen
Weniger anzeigen

Produktdaten

REFERENZ ZEICHNUNG NR. ARTIKELNR. HARDNESS ABMESSUNGEN (mm)


AXIALE STEIFIGKEIT

(N/mm)

MAX. BELASTUNG (N)

SCHRAUBENGRÖSSE

MAX. SCHRAUBENDREHMOMENT (Nm)

WASCHMASCHINE TEILE-NR.
Ød ØD ØD1 H H1 H2 C E R
TYP II
EH 3334 55-1070-1 20-02654 40 IRHD (CR) 10 33 20 34 12 12 19 10 1 - 400 M10 25 20-02816
EH 3334 55-1070-1 20-02901 60 IRHD 10 33 20 34 12 12 19 10 1 - 900 M10 25 20-02816
EH 3330 039 18 753 49031354 40 (CR) 9 33 20 30 11 11 20,5 9 1 270 970 M6/M8 7,5/11 -
EH 3330 039 18 753 49044363 75 (CR) 9 33 20 30 11 11 20,5 9 1 1450 5220 M6/M8 7,5/11 -
EH 4850 19-0213-1 20-00621 40 IRHD 13 48 32,6 50 20 20 31,8 15 1,5 430 600 M12 40 20-00416
EH 4850 19-0213-1 20-01504 40 IRHD (CR) 13 48 32,6 50 20 20 31,8 15 1,5 430 600 M12 40 20-00416
EH 4850 19-0213-1 20-00620 60 IRHD 13 48 32,6 50 20 20 31,8 15 1,5 865 1000 M12 40 20-00416
EH 4850 19-0213-1 20-01510 60 IRHD (CR) 13 48 32,6 50 20 20 31,8 15 1,5 865 1000 M12 40 20-00416
EH 4850 19-0213-1 20-02656 75 IRHD (CR) 13 48 32,6 50 20 20 31,8 15 1,5 146 1750 M12 40 20-00416
EH 4850 039 18 754 49011344 40 (CR) 13,5 48 33 50 20,5 19,5 33,5 12 1,5 200 800 M10/M12 47/39 -
EH 4850 039 18 754 511454 65 (CR) 13,5 48 33 50 20,5 19,5 33,5 12 1,5 470 1900 M10/M12 47/39 -
EH 4850 039 18 765 49029937 45 (CR) 9 48 33 50 20,5 19,5 33,5 13 1,5 340 1360 M8 40 -
EH 4850 039 18 765 49038236 50 (CR) 9 48 33 50 20,5 19,5 33,5 13 1,5 340 1360 M8 40 -
EH 4850 039 18 765 49038235 60 (CR) 9 48 33 50 20,5 19,5 33,5 13 1,5 730 2900 M8 40 -
EH 4850 039 18 765 49038234 75 (CR) 9 48 33 50 20,5 19,5 33,5 13 1,5 1160 4600 M8 40 -
EH 6463 19-0214-1 20-00619 40 IRHD 17 64 40 62 23 23 39 22 2,3 585 900 M16 80 20-01495
EH 6463 19-0214-1 20-02499 50 IRHD 17 64 40 62 23 23 39 22 2,3 900 1300 M16 80 20-01495
EH 6463 19-0214-1 20-00618 60 IRHD 17 64 40 62 23 23 39 22 2,3 1420 2000 M16 80 20-01495
EH 6463 19-0214-1 20-01860 70 IRHD 17 64 40 62 23 23 39 22 2,3 2087 3000 M16 80 20-01495
EH 6463 039 18 768 49038161 45 (CR) 16,7 64,8 40,1 61,7 22,9 22,9 40,6 20 2,3 545 2200 M12 39 -
EH 6463 039 18 768 49038160 60 (CR) 16,7 64,8 40,1 61,7 22,9 22,9 40,6 20 2,3 1230 4900 M12 39 -
EH 6463 039 18 773 49043630 50 (CR) 14 64,8 40,1 61,7 22,9 22,9 40,6 20 2,3 650 2600 M12 105 -
EH 6463 039 18 773 60905067 60 (CR) 14 64,8 40,1 61,7 22,9 22,9 40,6 20 2,3 1000 4000 M12 105 -
EH 9075 19-0727-1 20-00617 40 IRHD 23 89 58 73 25 25 57,2 28 3 1056 2000 M22 200 20-00533
EH 9075 19-0727-1 20-02835 45 IRHD (CR) 23 89 58 73 25 25 57,2 28 3 1330 2300 M22 200 20-00533
EH 9075 19-0727-1 20-02836 50 IRHD (CR) 23 89 58 73 25 25 57,2 28 3 1800 2950 M22 200 20-00533
EH 9075 19-0727-1 20-02837 55 IRHD (CR) 23 89 58 73 25 25 57,2 28 3 2200 3700 M22 200 20-00533
EH 9075 19-0727-1 20-00616 60 IRHD 23 89 58 73 25 25 57,2 28 3 2400 4500 M22 200 20-00533
EH 9075 19-0727-1 20-01508 60 IRHD (CR) 23 89 58 73 25 25 57,2 28 3 2400 4500 M22 200 20-00533
EH 9075 039 18 766 49042472 45 (CR) 21 89 58,4 73 25,4 23 58,9 29 3 980 3900 M16/M20 126/147 -
EH 9075 039 18 766 49033624 45 (CR) 21 89 58,4 73 25,4 23 58,9 29 3 980 3900 M16/M20 126/147 Eingeschlossen
EH 9075 039 18 766 49042473 50 (CR) 21 89 58,4 73 25,4 23 58,9 29 3 1060 4200 M16/M20 126/147 -
EH 9075 039 18 766 49036771 50 (CR) 21 89 58,4 73 25,4 23 58,9 29 3 1060 4200 M16/M20 126/147 Eingeschlossen
EH 9075 039 18 766 49042474 60 (CR) 21 89 58,4 73 25,4 23 58,9 29 3 1600 6400 M16/M20 126/147 -
EH 9075 039 18 766 49036770 60 (CR) 21 89 58,4 73 25,4 23 58,9 29 3 1600 6400 M16/M20 126/147 Eingeschlossen
EH 9075 039 18 766 49042475 75 (CR) 21 89 58,4 73 25,4 23 58,9 29 3 5200 20000 M16/M20 126/147 -
EH 9075 039 18 766 49036769 75 (CR) 21 89 58,4 73 25,4 23 58,9 29 3 5200 20000 M16/M20 126/147 Eingeschlossen
EH 1127 13-4109-1 20-02876 70 IRHD 27 124 64,8 85,9 31,8 31,8 64 31,8 4 6497 17500 M24 300 KONTAKT FÜR DETAILS
EH 1127 039 18 774 49045418 60 (CR) 25 124 64 87 32 32 64,5 28 4 5612 22500 M20/M24 184/255 -
TYP III
EH 4850 039 18 755 49012351 40 (CR) 13,5 48 31,5 50 20,5 19,5 31,5 13 1,5 335 1000 M10/M12 47/39 -
EH 4850 039 18 755 2129379 55 (CR) 13,5 48 31,5 50 20,5 19,5 31,5 13 1,5 600 1800 M10/M12 /47/39 -
EH 4850 039 18 755 511452 65 (CR) 13,5 48 31,5 50 20,5 19,5 31,5 13 1,5 1030 3100 M10/M12 /47/39 -
EH 4850 039 18 755 49003069 75 (CR) 13,5 48 31,5 50 20,5 19,5 31,5 13 1,5 1300 3900 M10/M12 /47/39 -

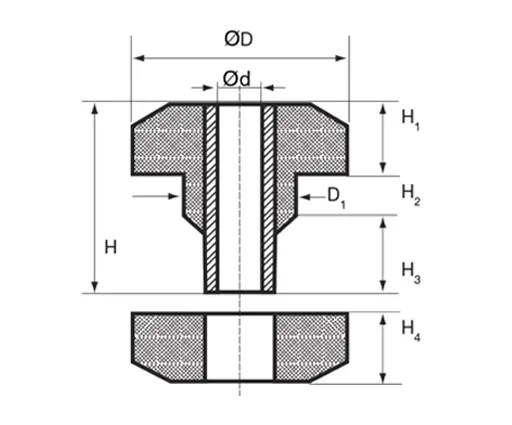

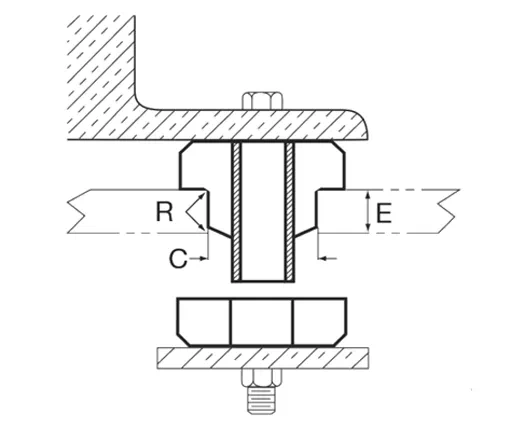

Technische Zeichnung

eh_mount_drawing-1
eh_mount_drawing-2

Maschine in Betrieb
