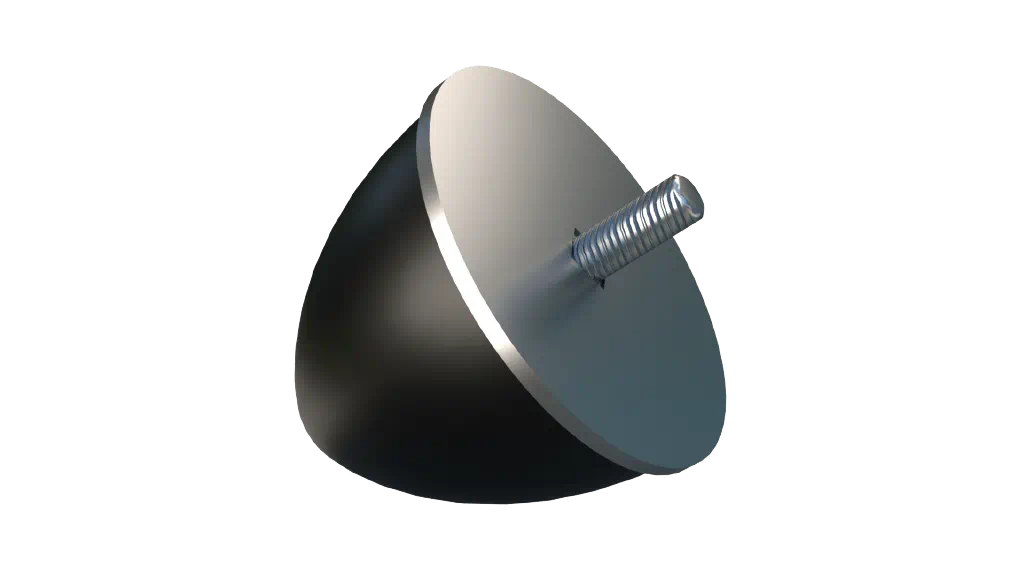

Buffer-Zellpuffer

Buffers

  • Einfacher Einbau
  • Öl- und nitratbeständiger Nitrilkautschuk
  • Schützt Strukturen und Geräte vor Aufprallkräften
Kontaktieren Sie uns

Produktbeschreibung

Puffer dienen dem Schutz von Strukturen und Geräten vor Aufprallkräften. Sie werden in der Regel als nichtmetallische Anschläge montiert oder in Fahrzeugaufhängungen eingebaut, um eine progressive Versteifung bei zunehmender Belastung zu gewährleisten. Runde und rechteckige Typen sind leicht zu montieren.

Typische Anwendungen:

  • Kräne
  • Muldenkipper
  • Off-Road-Fahrzeuge
  • Handhabungsgeräte
  • Fahrzeugaufhängungen

Produktdaten

Cylindrical Buffer

ZEICHNUNG NR.ARTIKELNR.ABMESSUNGEN (mm)MAX. BELASTUNG (N)MAX. SCHRAUBENDREHMOMENT (Nm)MAX. ABLENKUNG
(mm)
ØDHØdL
15-3463 10-00341 21 19 M6 15 1000 8 8,3
15-3459 10-00337 50,8 19 M10 25 6400 7 40
031 18 001 54001785 100 80 M16 36 45000 11 95
54001786 70000

Conical Buffer

ZEICHNUNG NR.ARTIKELNR.ABMESSUNGEN (mm)MAX. BELASTUNG (N)MAX. SCHRAUBENDREHMOMENT (Nm)MAX. ABLENKUNG
(mm)
ØDHØdL
15-3462 10-00340 28,6 37 M6 15 1000 18 8,3
15-3443 10-00335 108 119 M12 30 2000 60 70
15-3461 10-00339 38 38 M8 20 2500 18 20
15-3445 10-00336 108 93 M12 30 2500 53 70
15-3435 10-00334 48 51 M10 25 2700 18 40
15-3460 10-00338 70,3 46 M12 30 5000 15 70

Rectangular Buffer

ZEICHNUNG NR. ARTIKELNR. ABMESSUNGEN (mm) MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
H K B Ød A D
19-0564* 20-00417 22 84 32 6,7 68,5 51 8150 7
15-0260 10-00317 36,5 155,5 63,5 13,5 127 89 10000 10
15-0437 10-00322 55 120,5 47,5 8,7 104,8 86 17500 24
15-0238 10-00315 55 120,5 57 8,7 104,8 86 46000 23
10-00316 67600

Technische Zeichnung

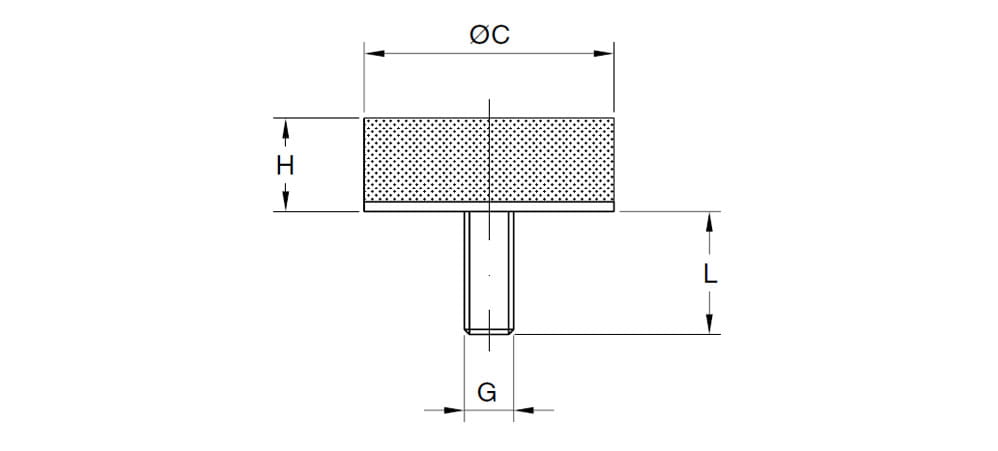

Buffer-ANB

ANB Buffer

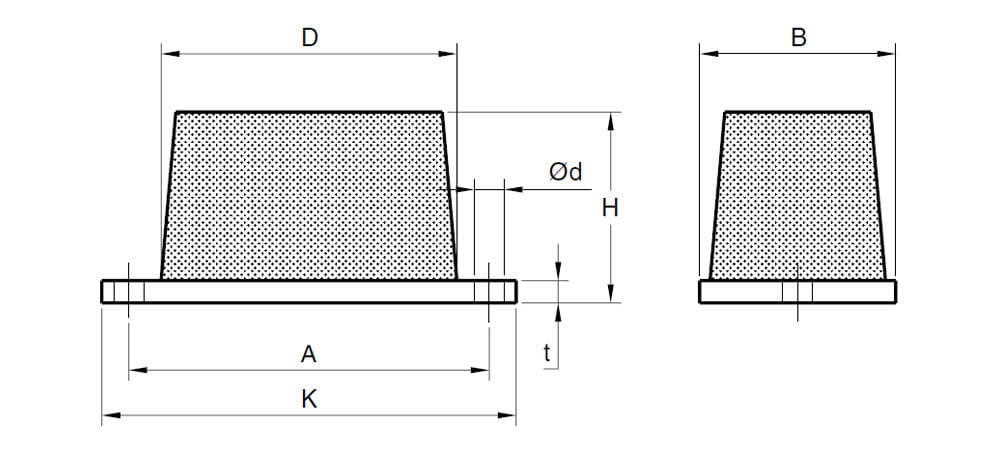

Buffer-Rectangular

Rectangular Buffer

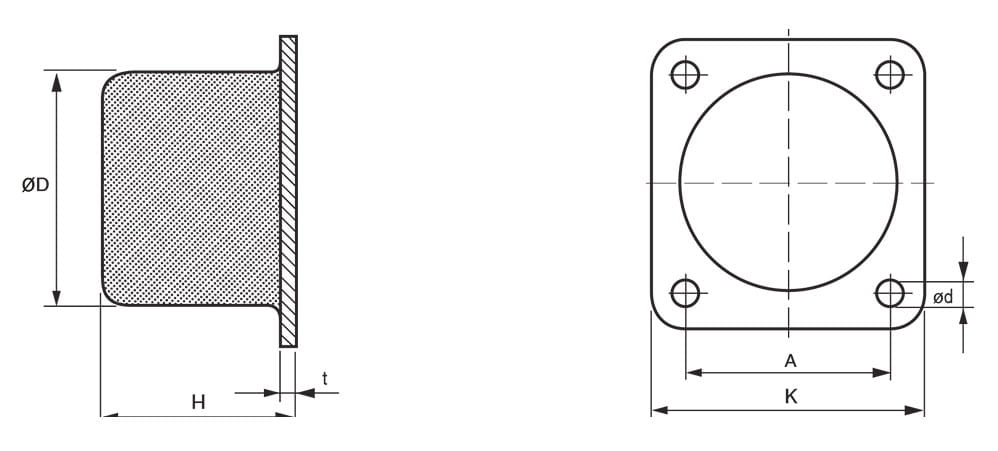

Buffer-Cylindrical

Cylindrical Buffer

Kataloge

TAVS_Product_Datasheet

Produkt-Datenblatt

Datenblatt für Puffer herunterladen.
TAVS_Brochure_Overview

Industrielles Produktportfolio

Laden Sie die gesamte Palette der industriellen Antivibrationsprodukte herunter.
