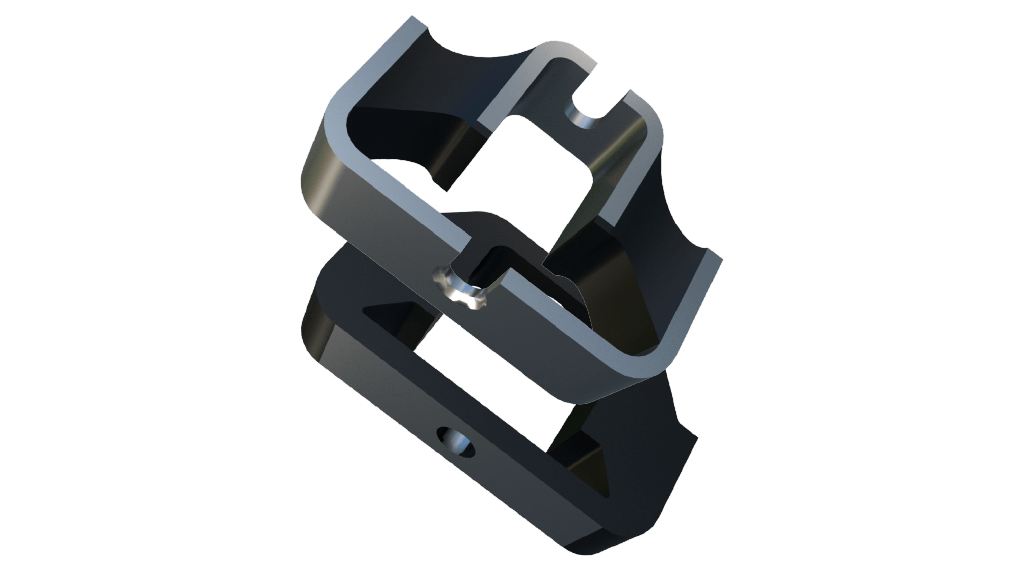

BA_Double-U-Shear

BA und Double U-Shear

  • Erlaubt hohe Durchbiegungen
  • Isoliert niedrige Frequenzen
  • Für leichtgewichtige Einheiten
Kontaktieren Sie uns

Produktbeschreibung

BA und Double U-Shear eignen sich gleichermaßen für die Schwingungsisolierung von Maschinen und Geräten mit niedriger Geschwindigkeit und schützen empfindliche und leichte Geräte vor externen Stößen und Vibrationen. Die Dämpfer sind mit einem Gummiband versehen, das relativ hohe Durchbiegungen zulässt und eine hervorragende Isolierung niedriger Frequenzen bietet. (Typ BA 20/2 ist ein Halbprofil, das für sehr leichte Lasten geeignet ist).

Bei rotierenden Geräten sollte die weiche Achse rechtwinklig zur Welle ausgerichtet sein. Bei mobilen Anwendungen sollte die steife Achse in Fahrtrichtung ausgerichtet sein. Bei Transitkoffern müssen die Halterungen so angeordnet werden, dass die horizontale Steifigkeit in allen Richtungen gleich ist.

Typische Anwendungen sind:

  • Leichte Ventilatoren und Kompressoren
  • Tragbare Stromaggregate und Pumpen
  • Computer und elektronische Geräte
  • Mess- und Prüfgeräte

Produktdaten

ZEICHNUNG NR. ARTIKELNR. HÄRTE (IRHD). ABMESSUNGEN (mm) MAX. BELASTUNG (N) MAX. ABLENKUNG
(mm)
B L H A F C d t
BA
17-4345 10-00005 40 20 90 58 62 - - 8 4 120 7,3
10-00006 60 270 5,8
DOPPEL-U-SCHERENLOCHBEFESTIGUNG
17-4035 10-00145 40 20 90 50 - - - 10 4 200 6
10-00146 60 350 5,2
17-4036 10-00147 40 50 90 50 - - - 12 4 600 6,5
10-00148 60 1100 5,5
DOPPEL-U-SCHERE GESCHLITZT
053 18 004 96764 50 20 61 43 - 20,4 10 6,6 3 120 6,1
96763 150 5,6
96765 65 160 4,3
053 18 003 96769 50 25 71 62 - 26,4 12,5 11 4 220 7
96771 65 300 5,2
96770 75 3,3
17-1482 10-00515 40 51 60 41 - 20 25 11 3 370 8,5
10-00516 50 560 7,8
053 18 002 96775 50 50 81,5 78 - 32,4 25 13,5 4,5 850 7
96777 65 4,2
96773 75 980 3
053 18 001 96781 50 65 87 108 - 38,4 32,5 17,5 5 2000 7
96784 65 3,5
96779 75 2,8

Technische Zeichnung

ba-doubleu-shear_drawing-1
ba-doubleu-shear_drawing-2
