Trelleborg 106 IG er en integrert pakning som støpes inn i betongmuffe under rørproduksjon. Pakningen kan også brukes til kummer for tilkobling av betongrør.

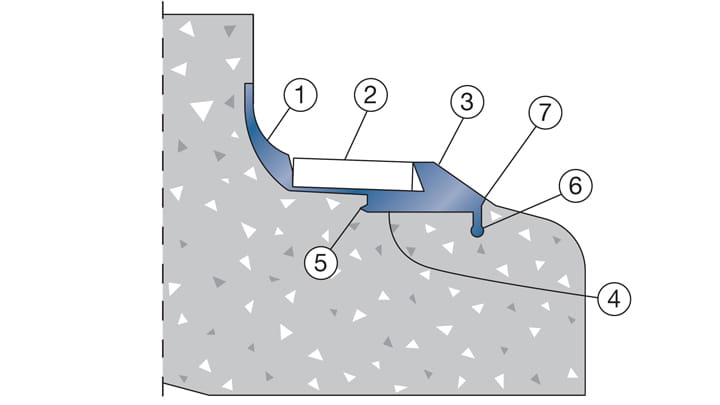

- Stoppekant, som hindrer at rørene monteres med betongkontakt
- Isopor er en del av pakningen under støpe prosessen. Under produksjon, lagring, transport og håndtering av røret, vil isoporen forbli i muffa. Det forhindrer at sand, leire, is eller snø kommer inn i tetningsområdet. Isoporen skal fjernes før montering
- Gummipakningen er en kombinert leppe- og kompresjonspakning

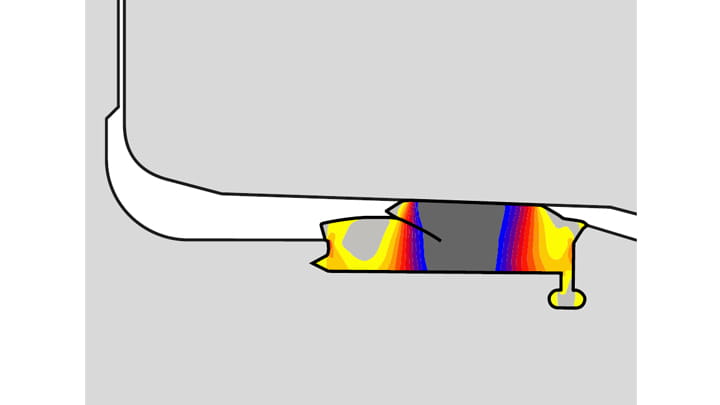

- Kompresjonsområdet tar opp tverrgående skjærbelastning i skjøten og forhindrer kontakt i mellom betongen
- Holdeelementer eller ankere er støpt inn i betongen under produksjon og sikre at pakningen sitter i riktig posisjon
- Holdeelementer eller ankere er støpt inn i betongen under produksjon og sikre at pakningen sitter i riktig posisjon
- Slamleppen tetter mot bunnringen under produksjonen og forhindrer inntrenging av betong under komprimeringe
Funksjoner og fordeler
- Lett å sentrere under montering
- Sikrer at riktig pakning alltid brukes
- Sørger for at spissenden forblir i muffa
Materiale
- Syntetisk SBR eller NBR - Hardhet 40 ± 5 IRHD
- Godkjent i henhold til EN 681-1
- Beskyttet mot ozon, oljebestandig er tilgjengelig på forespørsel

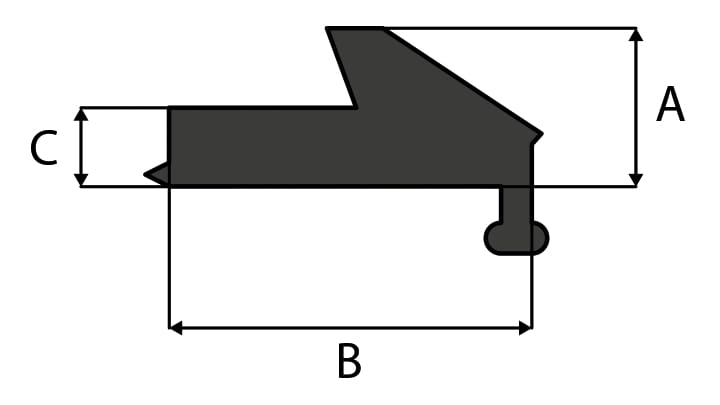

Sizing Chart
| Mål | |||||
|---|---|---|---|---|---|
|
Rørdiameter (mm) |
A (mm) | B (mm) | C (mm) |
Bunnring diam.mm |
|
|
DN 150 |
10 | 24,8 | 19,5 | 199,4 | |
| DN 150 S*) | 10 | 24,8 |
19,5 | 192,4 | |
| DN 200 | 10 | 24,8 |
19,5 | 257,4 | |
| DN 225 | 12 | 28,9 | 29,5 | 278,0 | |
| DN 250 | 12 | 28,9 |
29,5 | 315,6 | |
| DN 300 | 12 | 28,9 |
29,5 | 365,2 | |
| *) Brukes kun i det svenske markedet | |||||
Dimensions & Designation
På hver pakning er det oppgitt profil, diameter og passende rørdimensjoner sammen med produksjonsdato. Tilsvarende informasjon er også inkludert på kartongen.
Med forbehold om endringer av tekniske årsaker.
Joint Assembly

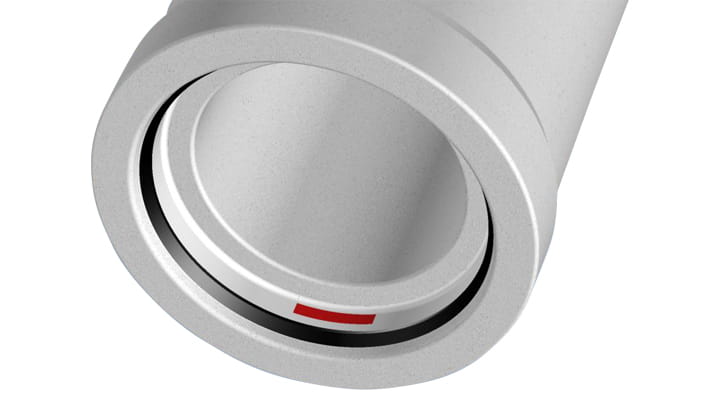

Inspiser rørene og sørg for at de er i god stand. Isoporen i muffa bidrar til å holde pakningsområdet fritt for smuss, gjørme og grus.

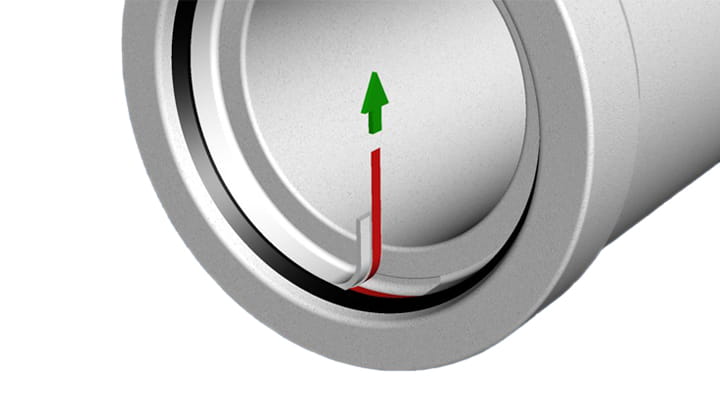

Fjern isoporlisten ved å ta tak i tapen og trekke den mot midten av røret. Små biter av isoporen kan forbli i muffa uten å påvirke skjøten.

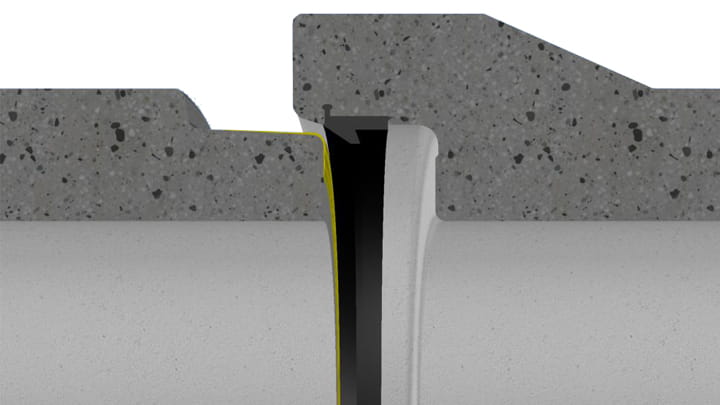

Forsikre deg om at spissenden og muffa er ren. Påfør glidemiddel på spissenden. Glidemiddel bør fordeles jevnt over hele overflaten, og vær spesielt oppmerksom på å smøre spissenden i framkant

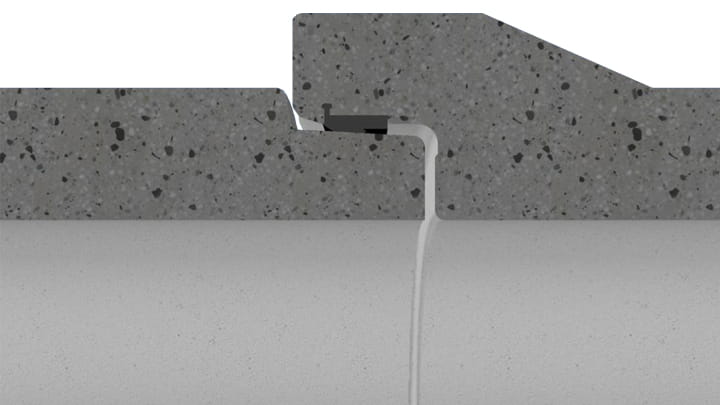

Sentrer spissenden i muffa og skyv rørene sammen. Designet på pakningen sørger for at den hjelper til med å sentrere rørene.
