Description du produit

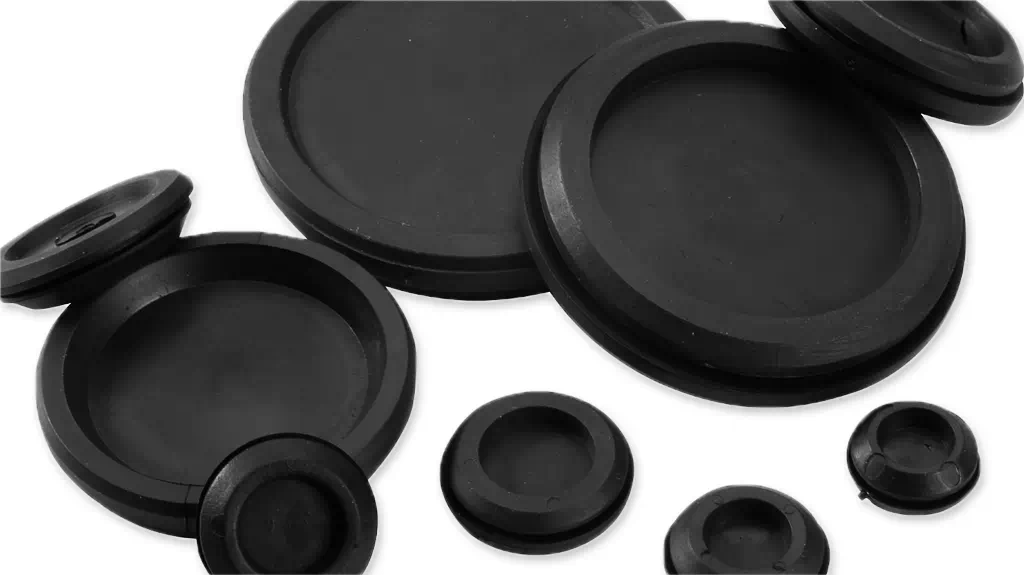

Nos passe-fils IP 54 sont disponibles pour les ouvertures PG (T-GD) et les ouvertures mm (T-GDM). Cette conception offre une protection contre la pénétration limitée de poussière et contre les éclaboussures d'eau provenant de toutes les directions. Les passe-fils sont disponibles pour des diamètres de câbles compris entre 1 et 69 mm et pour des épaisseurs de parois comprises entre 1 et 3 mm. Différents matériaux, couleurs et modèles avec des avant-trous personnalisés sont disponibles sur demande.
Gamme de produits
M 20-80

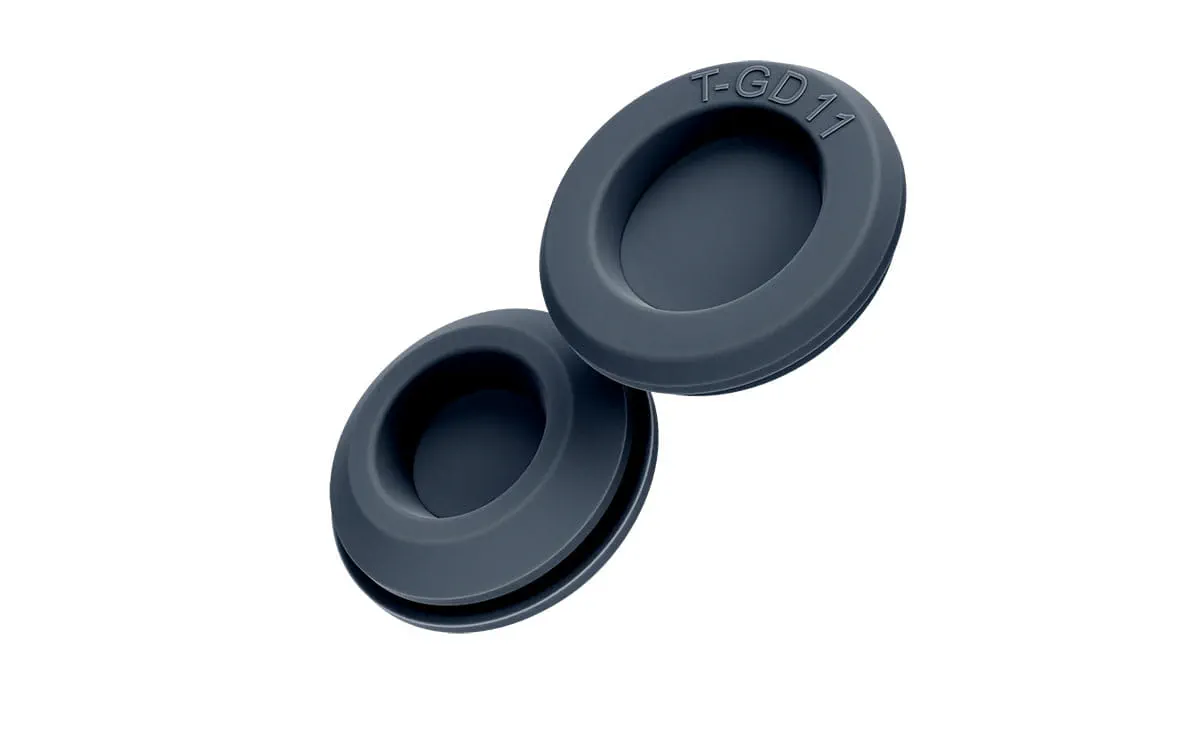

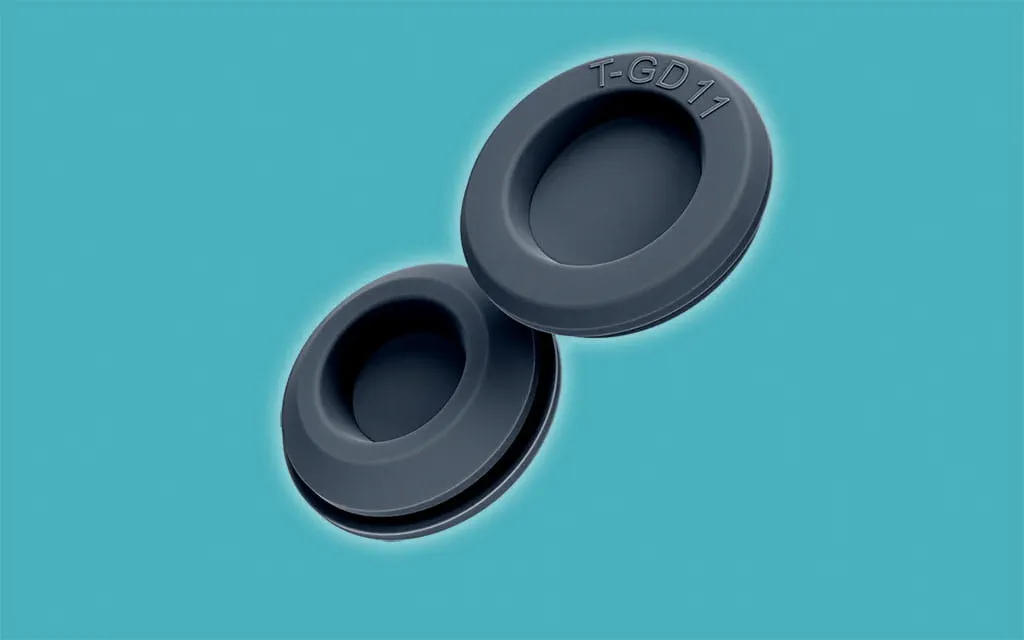

T-GD

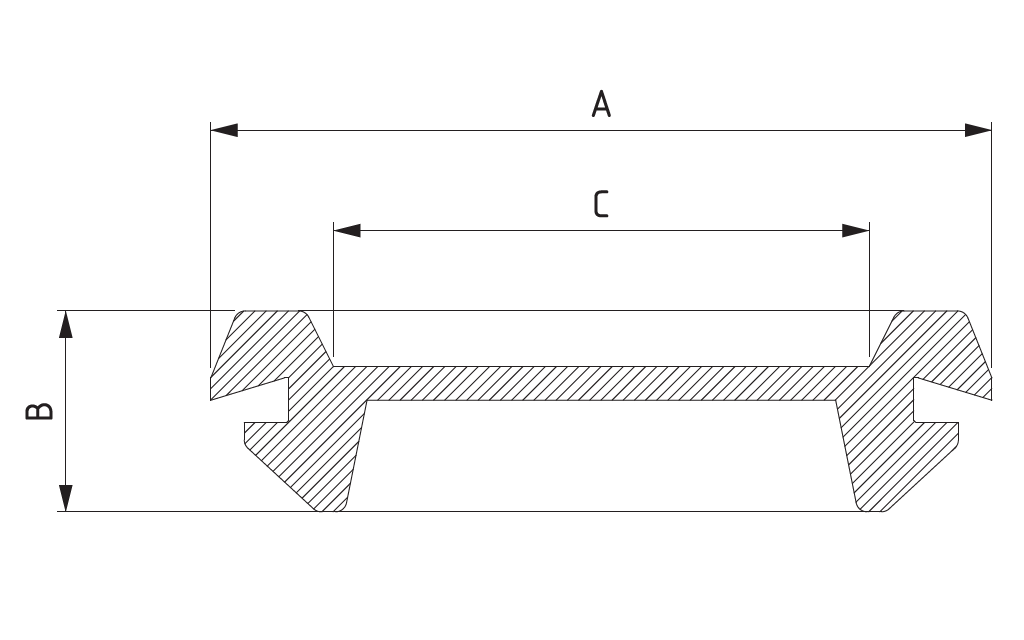

Dessin technique
Données sur le produit
Données du produit T-GD
| Part no | Description | opening | Material | Colour | Résistance à la flamme | Diamètre du câble | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
100174 |
T-GD 9 | PG | TPE | Black | UL94V-0 | 9 | 9 | 15,5 | 20 | 7 | 1-2 |
| 100175 | T-GD 11 | PG | TPE | Black |
UL94V-0 |
11 | 11 | 18,5 | 23 | 7 | 1-2 |
| 100176 | T-GD 13,5 | PG | TPE | Black |
UL94V-0 |
13,5 | 13,5 | 20,5 | 25 | 7 | 1-2 |
| 100177 | T-GD 16 | PG | TPE | Black |
UL94V-0 |
16 | 16 | 22,5 | 28 | 7 | 1-2 |
| 100178 | T-GD 21 | PG | TPE |
Black |
UL94V-0 |
21 | 21 | 28 | 35 | 9 | 1-2 |
| 100179 | T-GD 29 | PG | TPE |
Black |
UL94V-0 |
29 | 29 | 37 | 44 | 10 | 1-2 |
| 100180 | T-GD 36 | PG | TPE |
Black |
UL94V-0 |
36 | 36 | 47 | 54 | 12 | 1,5-3 |
| 100181 | T-GD 48 | PG | TPE |
Black | UL94V-0 |
48 | 48 | 60 | 68 | 12 | 1,5-3 |
| 100182 | T-GD 53 | PG | TPE |
Black | UL94V-0 |
53 | 53 | 64 | 75 | 12 | 1,5-3 |
| 100721 | T-GD 69 | PG | TPE |
Black | UL94V-0 |
69 | 69 | 79 | 90 | 12 | 1,5-3 |
T-GDM

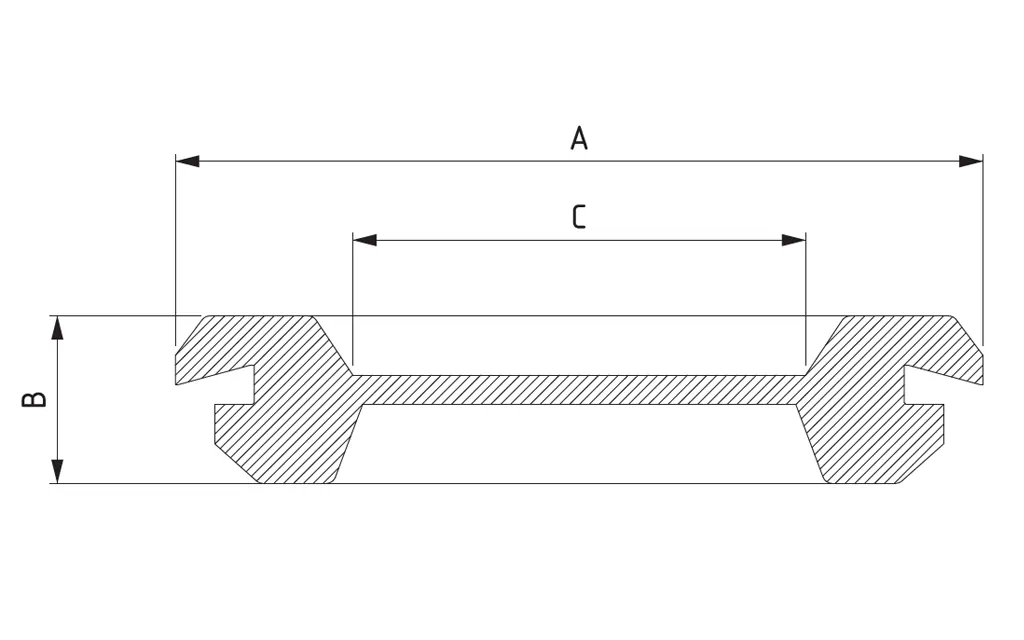

Dessin technique
Données sur le produit
Données du produit T-GDM
| Part no | Description | opening | Material | Colour | Résistance à la flamme | Diamètre du câble | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 103665 | T-GDM 9 | mm | TPE |
Black | UL94V-0 |
9 | 9 | 12,2 | 17 | 7 | 1-2 |
| 103933 | T-GDM 11 | mm | TPE |
Black | UL94V-0 |
11 | 11 | 16,2 | 21 | 7 | 1-2 |
| 100199 | T-GDM 13,5 | mm | TPE |
Black | UL94V-0 |
13,5 | 13,5 | 20,2 | 25 | 7 | 1-2 |
| 100200 | T-GDM 16 | mm | TPE |
Black | UL94V-0 |
16 | 16 | 25,2 | 31 | 7 | 1-2 |

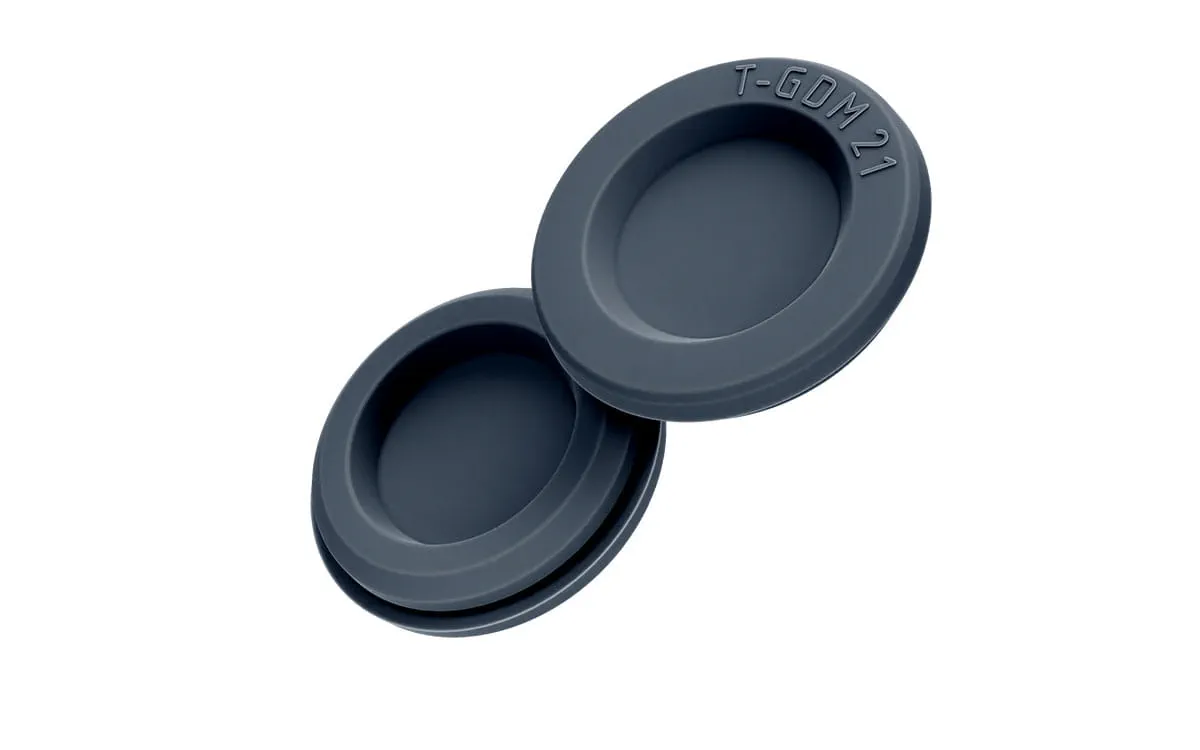

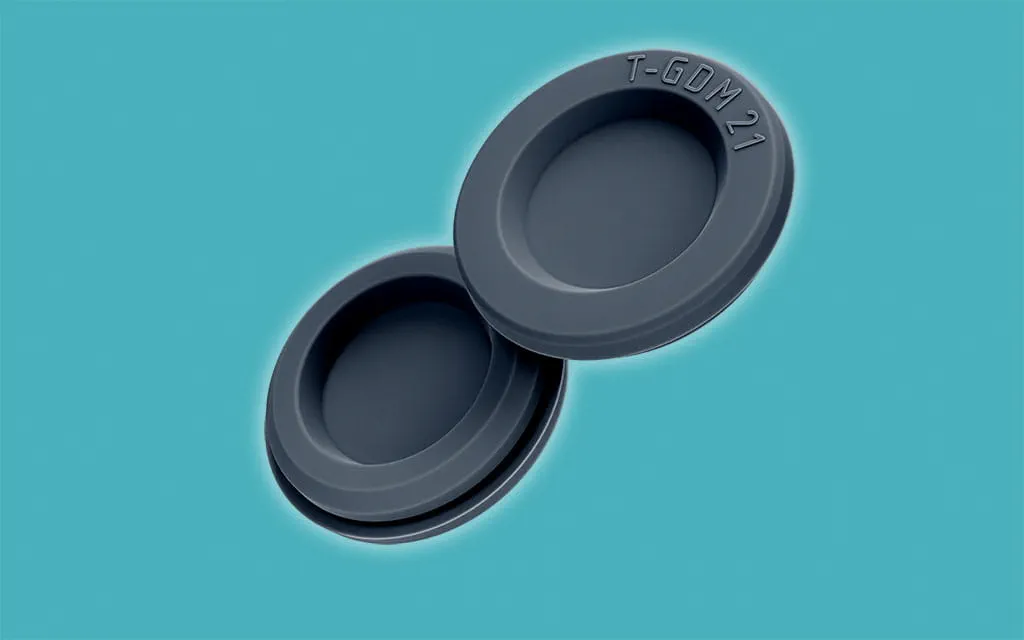

| 102342 | T-GDM 21 | mm | TPE |
Black | UL94V-0 |
21 | 21 | 32,2 | 40 | 9 | 1-2 |
| 103523 | T-GDM 29 | mm | TPE |
Black | UL94V-0 |
29 | 29 | 40,2 | 48 | 10 | 1-2 |
| 104019 | T-GDM 36 | mm | TPE |
Black | UL94V-0 |
36 | 36 | 50,2 | 58 | 12 | 1,5-3 |
| 104021 | T-GDM 48 | mm | TPE |
Black | UL94V-0 |
48 | 48 | 60,2 | 68 | 12 | 1,5-3 |
| 104022 | T-GDM 53 | mm | TPE |
Black | UL94V-0 |
53 | 53 | 70,2 | 81 | 12 | 1,5-3 |
| 104023 | T-GDM 69 | mm | TPE |
Black | UL94V-0 |
69 | 69 | 80,2 | 91 | 12 | 1,5-3 |

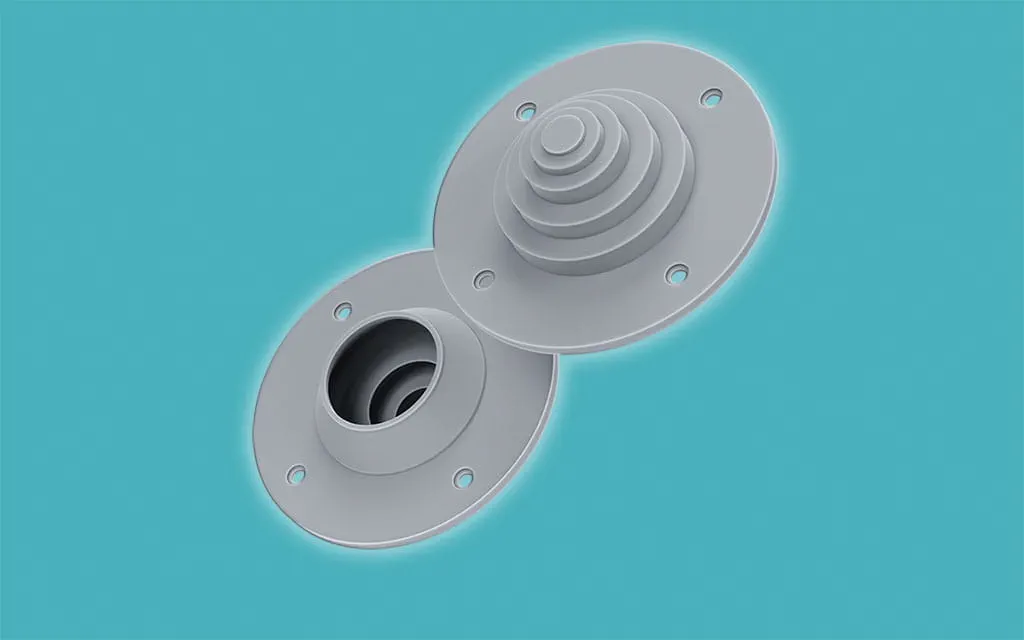

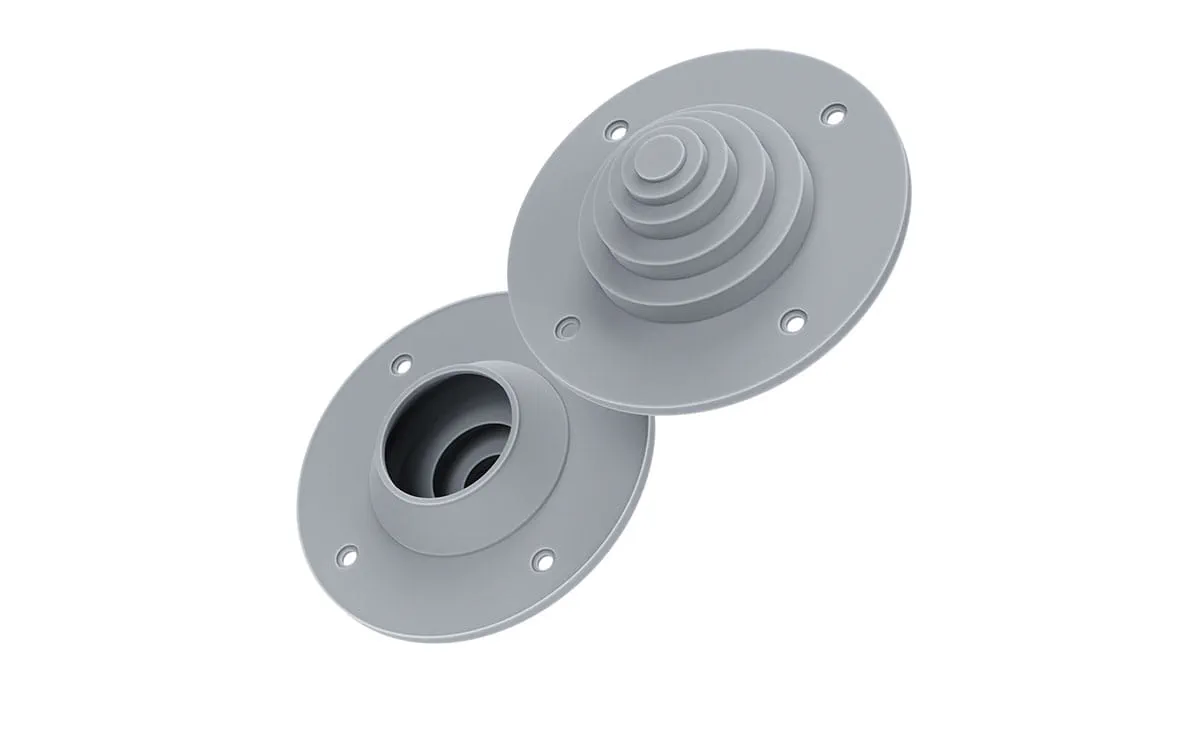

M 20-80

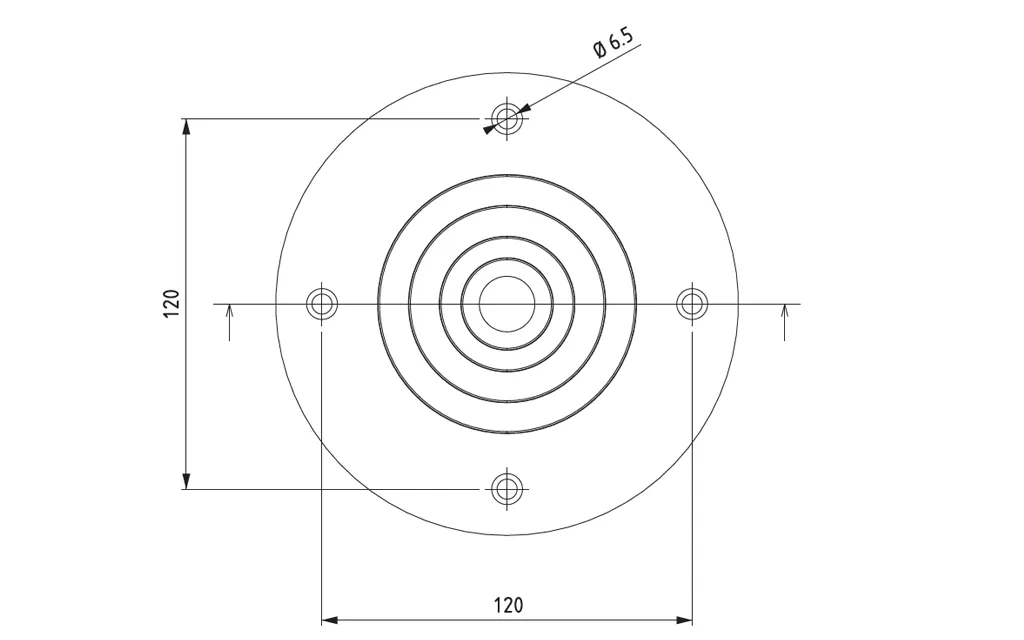

Dessin technique (vue en plan)

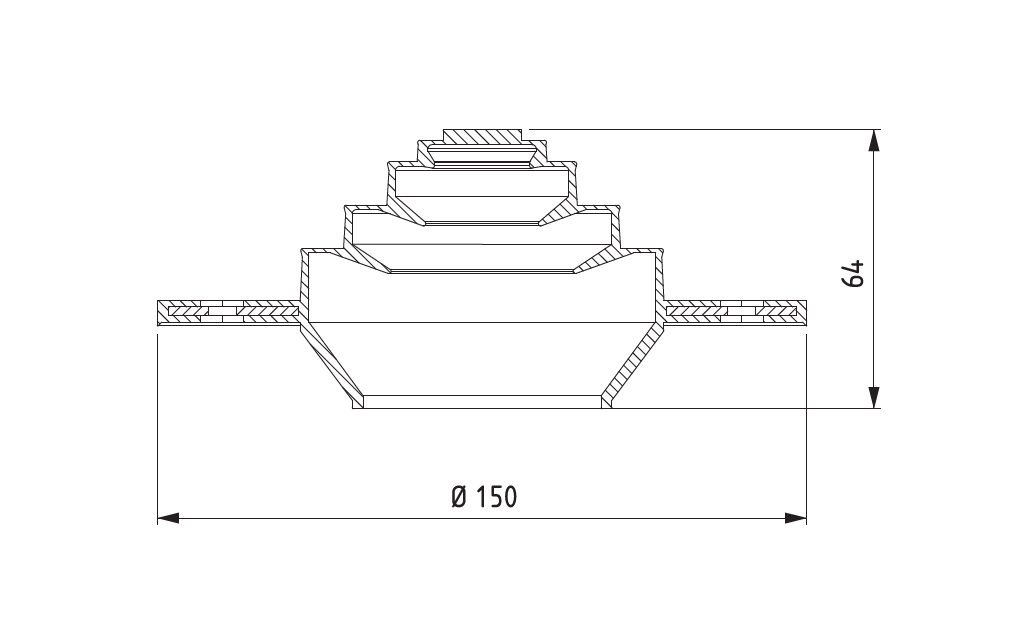

Dessin technique (vue latérale)
Données sur le produit
M 20-80 données du produit
| Part no | Description | Opening | Material | Colour | Résistance à la flamme | Box size | Packing |
|---|---|---|---|---|---|---|---|
| 104049 | M 20-80 | mm | TPE |
Light Grey | UL94V-0 |
50 | Bulk |
| 101035 | M 20-80 | mm | TPE |
Black | UL94V-0 |
50 | Bulk |
La sélection des produits d'entrée de câbles facilitée
Vous pouvez créer votre propre système en fonction de vos besoins en termes de nombre de câbles et de diamètres, remplacer les œillets ultérieurement si nécessaire et utiliser des câbles pré-assemblés avec des connecteurs.
Certificat Test IP T-GD/T-GDM
