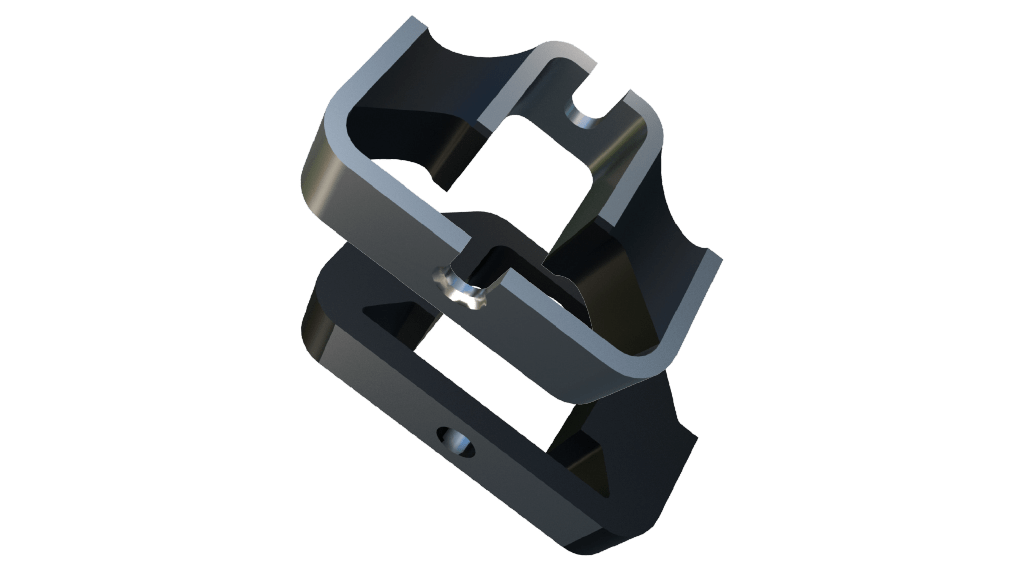

BA_Double-U-Shear

BA and Double U-Shear

  • Permet des déflexions importantes
  • Isole les basses fréquences
  • Pour les unités légères
Nous contacter

Description du produit

Les cisaillements en U BA et double conviennent également à l'isolation des vibrations des machines et équipements à faible vitesse, protégeant les unités sensibles et légères des chocs et vibrations externes. Les supports utilisent du caoutchouc collé en cisaillement pour permettre des déflexions relativement élevées, offrant une excellente isolation des basses fréquences. (Le type BA 20/2 est une demi-section convenant aux charges très légères).

Pour les équipements rotatifs, l'axe souple doit être perpendiculaire à l'arbre. Pour les applications mobiles, l'axe rigide doit être aligné dans le sens du déplacement. Pour les applications en caisse de transit, les fixations doivent être disposées de manière à ce que la rigidité horizontale soit la même dans toutes les directions.

Les applications typiques comprennent :

  • Ventilateurs et compresseurs légers
  • Groupes électrogènes et pompes portables
  • Ordinateurs et appareils électroniques
  • Équipements de mesure et d'essai

Données sur le produit

DESSIN N°. N° DE PIÈCE DURETÉ (IRHD) DIMENSIONS (mm) CHARGE MAXIMALE (kN) MAX. DÉFLECTION
(mm)
B L H A F C d t
BA
17-4345 10-00005 40 20 90 58 62 - - 8 4 120 7.3
10-00006 60 270 5.8
FIXATION PAR DOUBLE CISAILLEMENT EN U
17-4035 10-00145 40 20 90 50 - - - 10 4 200 6
10-00146 60 350 5.2
17-4036 10-00147 40 50 90 50 - - - 12 4 600 6.5
10-00148 60 1100 5.5
DOUBLE CISAILLE EN U FENDUE
053 18 004 96764 50 20 61 43 - 20.4 10 6.6 3 120 6.1
96763 150 5.6
96765 65 160 4.3
053 18 003 96769 50 25 71 62 - 26.4 12.5 11 4 220 7
96771 65 300 5.2
96770 75 3.3
17-1482 10-00515 40 51 60 41 - 20 25 11 3 370 8.5
10-00516 50 560 7.8
053 18 002 96775 50 50 81.5 78 - 32.4 25 13.5 4.5 850 7
96777 65 4.2
96773 75 980 3
053 18 001 96781 50 65 87 108 - 38.4 32.5 17.5 5 2000 7
96784 65 3.5
96779 75 2.8

Dessin technique

ba-doubleu-shear_drawing-1
ba-doubleu-shear_drawing-2
