Description du produit

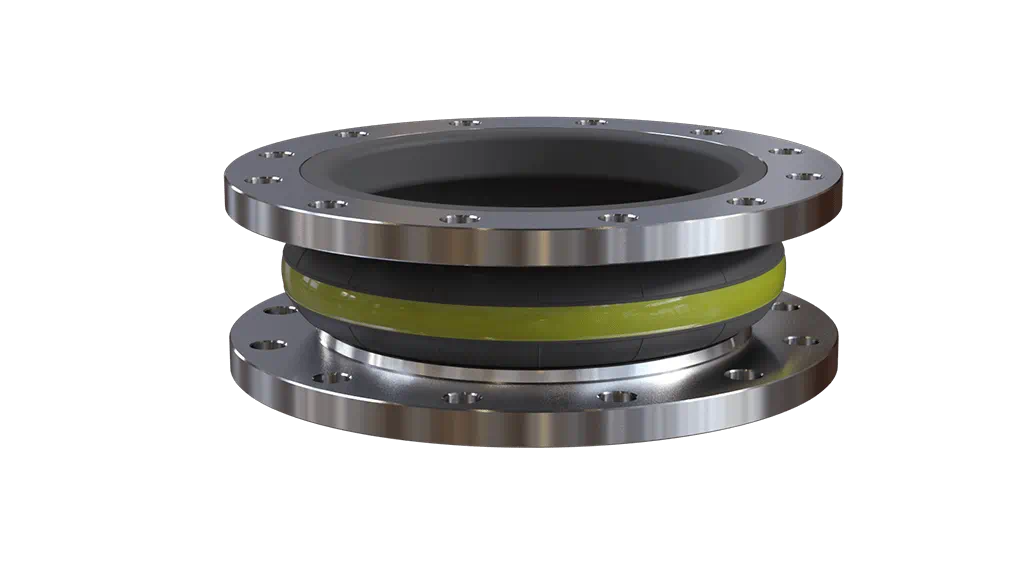

Le joint de dilatation en caoutchouc ERV Yellow est utilisé pour les raccordements flexibles dans les systèmes de canalisations destinés aux applications pétrochimiques. Il convient à une utilisation avec des carburants, des carburants contenant des additifs à base d'éthanol tels que l'E85, des carburants DIN contenant jusqu'à 50 % d'aromatiques et du gaz naturel. L'ERV Yellow n'est pas adapté au gaz de pétrole liquéfié (GPL). Les brides de l'ERV Yellow sont rotatives et disponibles en standard en DIN PN10 et PN16. La température de service dépend du fluide et varie de -20 °C à +90 °C. La pression de service maximale est de 16 bars, 10 bars pour les diamètres plus importants.

CONSTRUCTION

  • Paroi intérieure en caoutchouc nitrile (NBR) durable, sans soudure
  • PA renforcé par du textile
  • Paroi extérieure en chloroprène (CR)
  • Conducteur électrique
  • Brides tournantes, acier galvanisé


HOMOLOGATIONS

Approuvé par DNV-GL, Lloyd’s Register, Bureau Veritas, RINA, ABS, CCS, BWB and DVGW. Complies with the DIN VG 95958/9 standard.



Options

  • La plupart des tailles sont disponibles en différentes longueurs neutres
  • Brides selon DIN PN6, PN25, PN40, ASA 150 lbs ou BS10
  • Brides en acier inoxydable ou en bronze
  • Barres d'accouplement
  • Revêtement PTFE
  • Anneaux de support du vide
  • Couverture de la protection contre l'incendie
Développer
Réduire

Données sur le produit

N° DE PIÈCE DIAMÈTRE INTÉRIEUR A (MM) LONGUEUR B (MM) PRESSION DE SERVICE (BAR) DIMENSIONS DE LA BRIDE CLASSE DIAMÈTRE EXTÉRIEUR C (MM) PITCH D (MM) E x F (NUMERO x MM)
300 041 025 25 130 16 DIN PN10/16 115 85 4x14
300 041 032 32 130 16 DIN PN10/16 140 100 4x18
300 041 040 40 130 16 DIN PN10/16 150 110 4x18
300 041 050 50 130 16 DIN PN10/16 165 125 4x18
300 041 065 65 130 16 DIN PN10/16 185 145 4x18
300 041 080 80 130 16 DIN PN10/16 200 160 8x18
300 041 100 100 130 16 DIN PN10/16 220 180 8x18
300 041 125 125 130 16 DIN PN10/16 250 210 8x18
300 041 150 150 130 16 DIN PN10/16 285 240 8x22
300 041 201 200 130 10 DIN PN10 340 295 8x22
300 041 200 200 130 16 DIN PN16 340 295 12x22
300 041 251 250 130 10 DIN PN10 395 350 12x22
300 041 250 250 130 16 DIN PN16 405 355 12x26
300 041 301 300 130 10 DIN PN10 445 400 12x22
300 041 300 300 130 16 DIN PN16 460 410 12x26
300 041 351 350 200 10 DIN PN10 505 460 16x22
300 041 401 400 200 10 DIN PN10 565 515 16x26
300 041 501 500 200 10 DIN PN10 670 620 20x26
300 041 601 600 200 10 DIN PN10 780 725 20x30
300 041 701 700 260 10 DIN PN10 895 840 24x30
300 041 801 800 250 10 DIN PN10 1015 950 24x33
300 041 901 900 300 10 DIN PN10 1115 1050 28x33
300 041 902 1000 300 10 DIN PN10 1230 1160 28x26

Mouvements
Les mouvements maximaux du joint de dilatation ERV Yellow indiqués ci-dessous s'appliquent à la longueur neutre pour des températures de fonctionnement allant jusqu'à +50 ºC et ne sont pas combinés (pas de mouvements latéraux/axiaux simultanés). Les mouvements admissibles sont réduits de 25 % pour les températures comprises entre +50 ºC et +70 ºC et de 40 % pour les températures comprises entre +70 ºC et +90 ºC. L'utilisation de l'anneau de vide optionnel entraîne une réduction de 50 %.
Diamètre nominal (mm) COMPRESSION (MM) Allongement (mm) Latéral (mm) Angulaire (degrés)
25-80 30 20 ± 30 ± 30
100-150 30 20 ± 30 ± 20
200 25 30 ± 30 ± 10
250-300 10 30 ± 15 ± 5
350-600 40 35 ± 30 ± 8
700 40 30 ± 30 ± 5
800 40 35 ± 35 ± 5
900-1000 40 40 ± 40 ± 5
