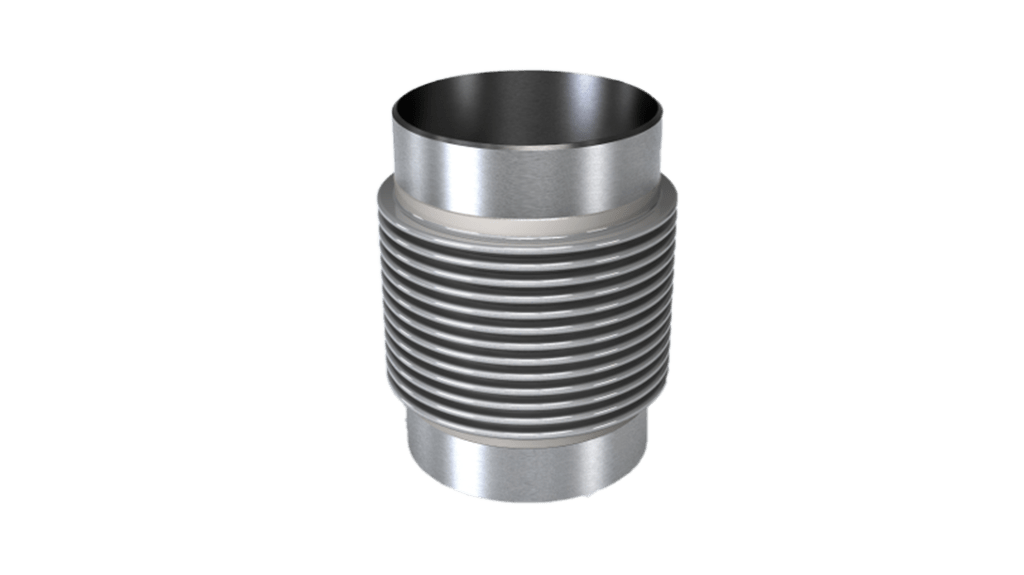

Balance-3

Balance III DN100-350

  • Longueur étendue
  • Embouts à souder en acier au carbone
  • Température max : 550 °C
  • Pression maximale : 2,5 bar (50 °C)
Nous contacter

Description du produit


Le Balance III est un joint de dilatation en acier inoxydable avec extrémités soudées en acier au carbone. Il est utilisé pour compenser les mouvements axiaux et les désalignements latéraux relativement importants dans les systèmes de tuyauterie. Grâce à son soufflet à double couche, ce compensateur est plus flexible que les compensateurs similaires à simple couche. La température maximale de fonctionnement du Balance III est de +550 °C, la pression maximale de service est de 2,5 bars (50 °C).

HOMOLOGATIONS

Homologation de type disponible sur demande.

CARACTÉRISTIQUES

  • Compensateur en acier inoxydable AISI 321
  • Longueur importante
  • Matériau du soufflet à double couche
  • Longueur étendue
  • Extrémités soudées en acier au carbone
  • Température maximale : 550 °C
  • Pression maximale : 2,5 bars (50 °C)
  • Article en stock

Données sur le produit

N° DE PIÈCEDNL1Soufflet (AISI 321) (mm)Extrémités soudées (acier au carbone) (mm)Movements2 (mm)Rigidité (N/mm)
B Épaisseur Nombre de plis A C L2 Axial +/- Lateral +/- Axial +/- Lateral +/-
330 030 100 100 285 140.5 0.3 2 114.3 3.6 60 45 20 28 150
330 030 125 125 295 165.7 0.3 2 139.7 3.6 65 45 20 33 200
330 030 150 150 295 200.5 0.3 2 168.3 4,0 60 45 20 26 170
330 030 200 200 315 251.1 0.3 2 219.1 4.5 70 45 20 32 247
330 030 250 250 315 305.2 0.3 2 273,0 5,0 70 45 20 40 357
330 030 300 300 345 360.9 0.3 2 323.9 5.6 68 50 15 31 307
330 030 350 350 345 392.6 0.3 2 355.6 5.6 68 50 15 34 351
Note:
1. Autres qualités d'acier inoxydable et autres diamètres disponibles sur demande
2. Les mouvements axiaux et latéraux ne doivent pas être combinés.
