Diseño y funcionamiento de la junta
El conector de la serie 206 está diseñado con un perno de cuña de cabeza hexagonal para facilitar la instalación del conector en el interior de la cámara de visita.
Características y ventajas principales
- Perfil corrugado para una instalación y colocación más sencilla de la tubería en la zanja
- De conformidad con los requisitos de la norma ASTM C923
|
Tamaño nominal del orificio |
Número de modelo |
Rango de o.d. de la tubería |
Tamaño mínimo necesario del pozo de visita |
|---|---|---|---|
| 18" | S206-18L | 15.000-15.625 | 48/5 |
| 20" | S206-20 S206-20L |
15.625-17.000 17.000-17.625 |
48/5 48/5 |
| 22" | S206-22 S206-22L |
17.625-19.000 19.000-19.625 |
48/5 48/5 |
| 24" | S206-24A S206-24 S206-24L |
18.000-19.500 19.625-21.000 21.000-21.625 |
48/5 48/5 48/5 |
| 26" | S206-26 S206-26L |
21.625-23.000 23.000-23.625 |
48/5 48/5 |
| 28" | S206-28 S206-28L |
23.625-25.000 25.000-25.625 |
48/5 48/5 |
| 30" | S206-30 S206-30L |
25.625-27.000 27.000-27.625 |
60/6 60/6 |
| 32" | S206-32 S206-32L |
27.625-29.000 29.000-29.625 |
60/6 60/6 |
| 34" | S206-34 S206-34L |
29.625-31.000 31.000-31.625 |
60/6 60/6 |
| 36" |
S206-36 S206-36L |
31.625-33.000 33.000-33.625 |
72/7 72/7 |
| Tamaño nominal del orificio | Número de modelo |
Rango de o.d. de la tubería |
Tamaño mínimo necesario del pozo de visita |
|---|---|---|---|
| 38" | S206-38 S206-38L |
33.625-35.000 35.000-35.625 |
72/7 72/7 |
| 40" | S206-40 S206-40L |
35.625-37.000 37.000-37.625 |
72/7 72/7 |
| 42" | S206-42 S206-42L |
37.625-39.000 39.000-39.625 |
60/8 60/8 |
| 44" | S206-44 S206-44L |
39.625-41.000 41.000-41.625 |
84/8 84/8 |
| 46" | S206-46 S206-46L |
41.625-43.000 43.000-43.625 |
84/8 84/8 |
| 48" | S206-48 S206-48L |
43.625-45.000 45.000-45.625 |
84/8 84/8 |
| 50" | S206-50 S206-50L |
45.000-45.625 45.625-47.000 |
96/9 96/9 |
| 52" | S206-52 S206-52L |
47.000-47.625 47.625-49.000 |
96/9 96/9 |
| 54" | S206-54 S206-54L |
49.000-49.625 49.625-51.000 |
96/9 96/9 |
|
Solicite presupuesto para tamaños especiales |
|||
Recomendaciones y sugerencias
Para tuberías de gran diámetro

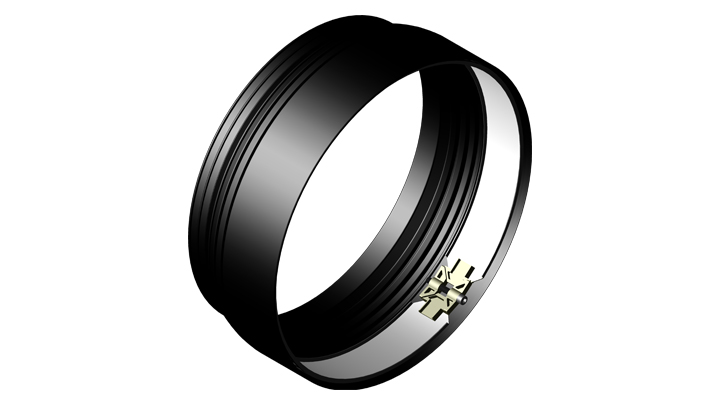

Para ensamblar tuberías de gran tamaño con pozos de visita de menor diámetros, consulte los conectores Kor-N-Seal II de la serie 306.
Para tuberías corrugadas
Se requieren adaptadores.
Para más información, consulte la hoja de datos técnicos del adaptador para tuberías corrugadas.
