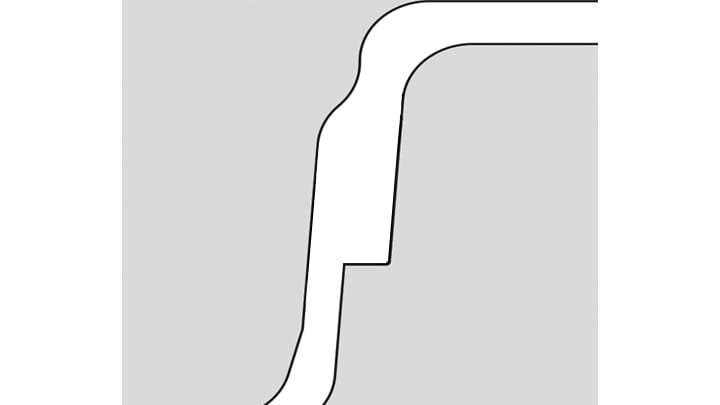

Trelleborg 154 es una junta deslizante pre-lubricada que se extiende sobre la espiga del pozo de hormigón. No se requiere lubricación adicional para el ensamblaje.

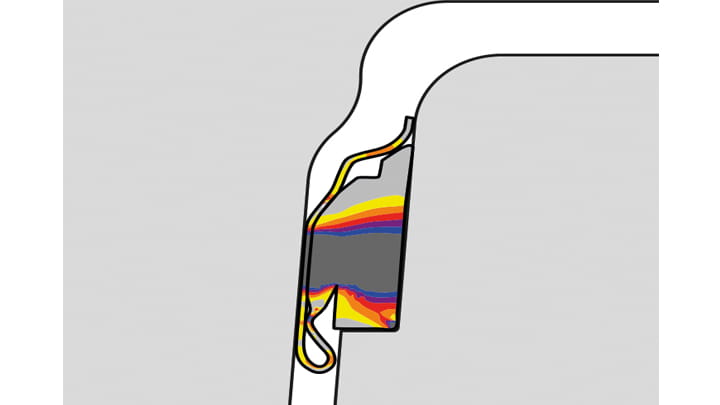

Su especial diseño hace que la junta sea fácil de centrar durante la unión, se requiera menor fuerza de ensamblaje, ya que no existe fricción entre el caucho y el hormigón, y sea estándar en muchos países.
La junta Trelleborg 154 cumple requisitos de la normativa europea. Su rendimiento depende de la precisión dimensional y del acabado superficial de la espiga y la campana.
Características y ventajas principales
- Fácil de centrar durante el esamblaje
- Fácil instalación, sin fricción entre el caucho y el hormigón
- Sin lubricación bajo cargas suspendidas
Material
- Caucho sintético SBR o EPDM - Dureza 40±5 IRHD
- De conformidad con la norma EN 681-1
- Protección frente al ozono. Disponible en material resistente al petróleo bajo pedido

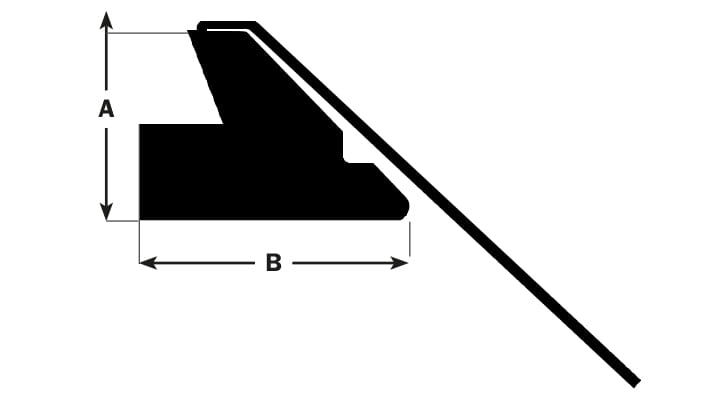

Tamaño de la tubería
| A (mm) | B (mm) |
|---|---|
| 19 | 29.3 |
| 27 | 41.5 |
| 32 | 49.2 |
Dimensiones y nomenclatura
En cada junta se indica el espesor del perfil, el diámetro exterior, la dimensión de tubería recomendada y el periodo de producción. Información, además, disponible en el embalaje.
Sujeto a modificación por razones técnicas.
Ensamblaje

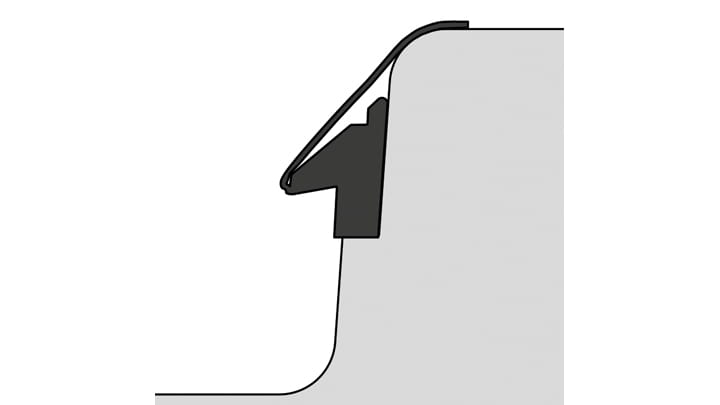

Extienda la junta sobre la espiga y colóquela contra el soporte del sello.

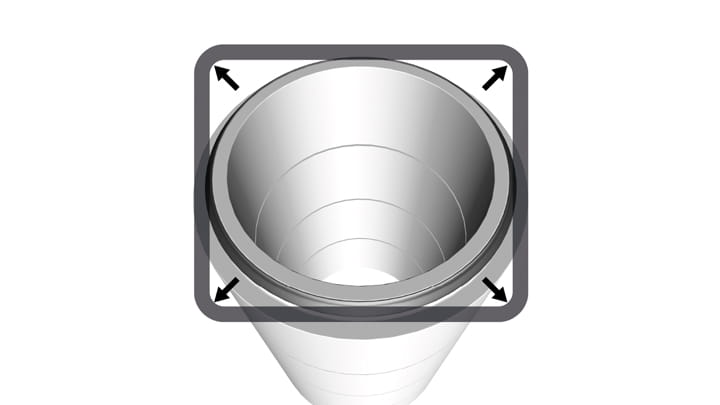

Iguale la tensión de la junta levantándola y soltándola en algunos puntos. La junta debe colocarse de manera homogénea en el soporte del sello alrededor del pozo de hormigón.

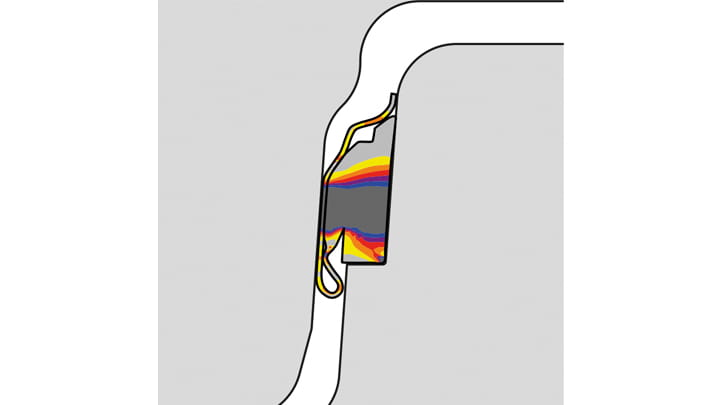

Centrar la junta y ensamblar. La posición de la junta en el pozo de hormigón se muestra en la imagen.
Si fuera necesario volver a ensamblar, asegúrese de que el tejido deslizante vuelva a colocarse como se muestra en la figura 1.
